VU120
Tunneljalousien
EI120S Widerstand ferngesteuerte rechteckige Tunnelklappen - 1500 Pa
Größer anzeigen
VU120
Neues Produkt
 |
 |
- Einfache Installation
- Verstärkte Abdichtung
- Motorisierter Reset
- Geringer Druckabfall
- Horizontale oder vertikale Richtung
Anwendung
Bestimmt für die mechanische oder natürliche Rauchabsaugung aus Räumlichkeiten, Zirkulation.
Ferngesteuerte sicherheitsgesteuerte Geräte (DAS) zur Absaugung von Rauch in Kanälen.
Zugelassen für den Einbau in Sandkalkkanäle, "Stab" -Putz oder Beton.
Der Verschluss ist normalerweise geschlossen und wird auf Befehl des CMSI (Fire Safety Control Center) geöffnet.
Verwendung in Gebäuden.
CAD / BIM
-
Beschreibung
-
Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen

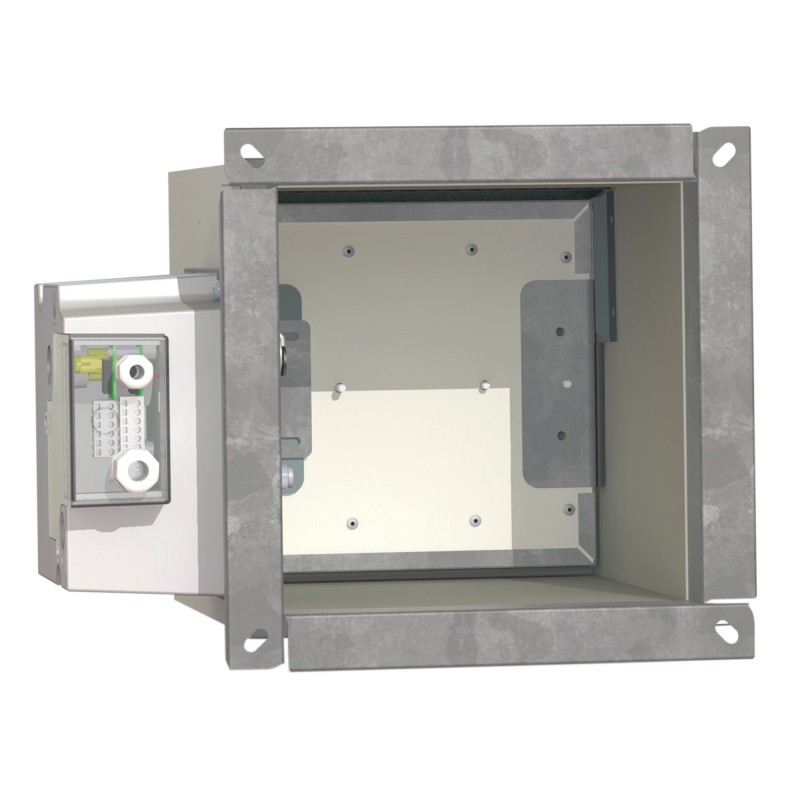

Ferngesteuerter rechteckiger Tunnelverschluss.
Abmessung Ln x Hn: 200 x 200 bis 1000 x 1000 und 1200 x 800.
Beschreibung
Abmessung Ln x Hn: 200 x 200 bis 1000 x 1000 und 1200 x 800.
Beschreibung
- Tunnel in feuerfesten Platten.
- Bewegliche Klinge 30 mm dick.
- MANF-Fernbedienungsmechanismus IP42 über eine 24 / 48V-Freigabespule:
- VD: Emissionsspule.
- VM: Spulenbruch.
- Manuelle Auslösung möglich.
- Manueller Reset (mit einem 13 mm Steckschlüssel).
- 30 mm Rahmen für den Anschluss an Kanäle mit Flanschen auf der Mechanikseite, einfache flache Oberfläche (ohne Flansch) auf der Kanalseite. (Die 4 Ecken des Rahmens sind mit elliptischen Löchern Ø 8,5 x 16 mm versehen.)
- Die auf den TARIFF-Seiten codierten Komponenten sind ohne Option. Der Bestellung muss unbedingt Folgendes beigefügt sein:
- Der MANF-Mechanismus wird ferngesteuert über eine 24- oder 48-V-Auslösespule mit VD-Shunt (VD24 oder VD 48) oder mit VM-Unterbrechung (VM24 oder VM48).
- ein einpoliger oder zweipoliger End- und Startpositionskontakt: FDCU- oder FDCB-Option.
- VU120 mit kreisförmiger Anpassung: Kontaktieren Sie uns.
- Möglichkeit der Montage eines PPT-Schutzgitters an einer VU120, die in der Anschlussposition eines Kanals installiert ist. Das am Verschluss montierte Gitter mit möglicher Verlängerung des Flansches, um den möglichen Vorsprung des beweglichen Messers zu berücksichtigen, kann nachträglich nicht bestellt werden.
- Andere Arten von Flanschen: Kontaktieren Sie uns.

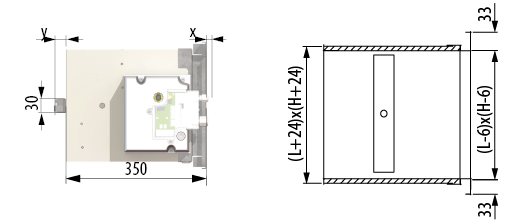

VU120 MANF (+ ME)
MANF (+ ME)
y = Hn / 2 - 96 mm. Klingenvorsprung von Hn ≥ 200 mm (Wandseite).
x = Hn / 2 - 267 mm. Klingenvorsprung von Hn ≥ 550 mm (Mechanikseite).
MANF (+ ME)
Hn ≥ 300 mm
Hn
| MANF (+ ME) | ||
| Hn | Hn ≥ 300 mm | |
| P | 115 | 115 |
| Q | 190 | 190 |
| Z | 85 | 180 |
Detaillierte Spezifikationen
Textkatalogseiten (CT)
Öffentlicher Tarifpreis
Preiskatalogseiten (CP)
Installationsanleitung
Installationsanleitung (NT)
Installationsanleitung (NT) Sonstiges
Feuer- / Rauchabsaugungszertifikate
Brandklassifizierungsbericht (PVFEU)
CE-Rauchabzugszertifizierung (CCCE)
Leistungs- / Umweltzertifikate
NF-Zertifikat (CNF)
Leistungserklärung (DOP)
Elektro- / ATEX-Zertifikate
Elektrische CE-Erklärungen (DCCE)
Verschreibungshilfe
Spezifikationstext (TP)
Handelsdokumente
Handelsbroschüre (FCOM)
