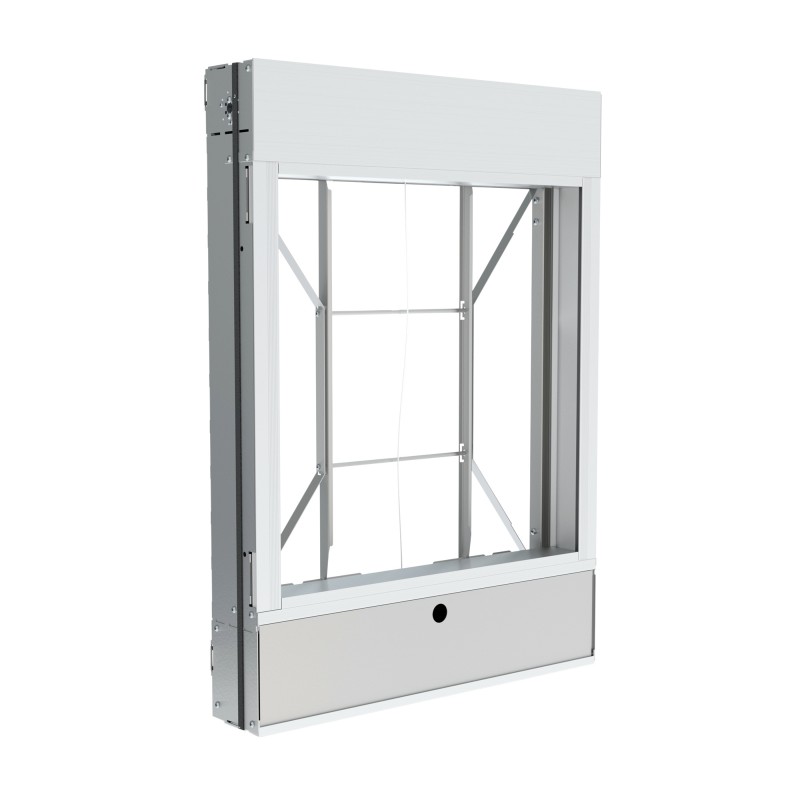

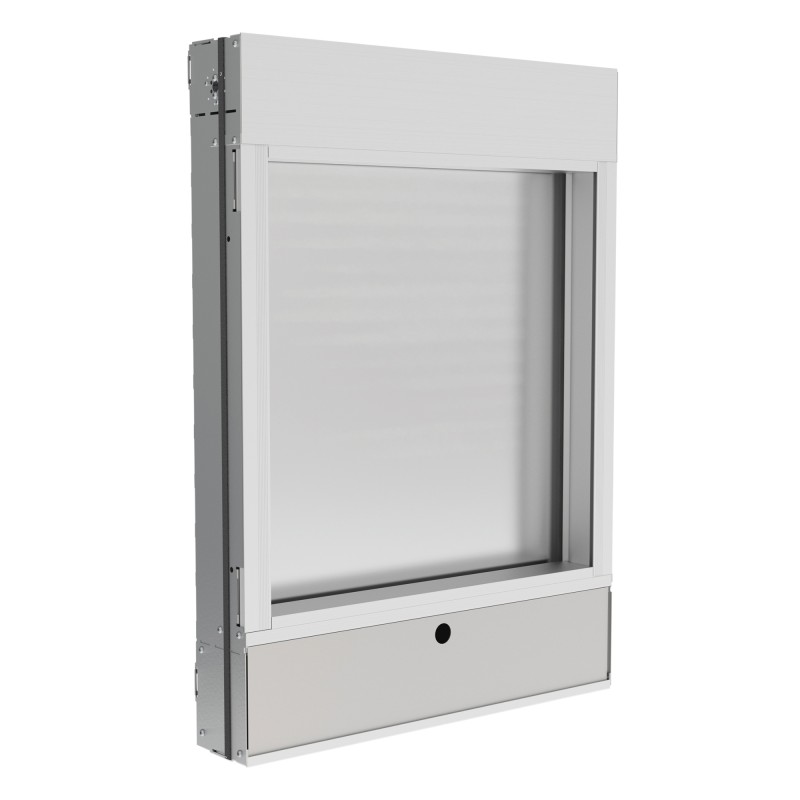

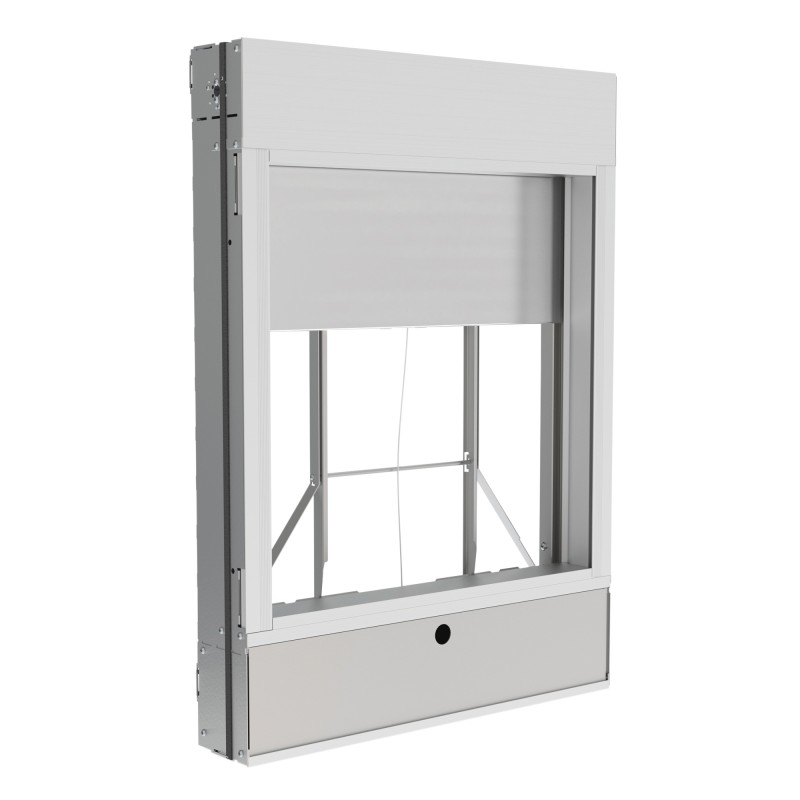

PASSAGE - PASSAGE ME

Torjalousien

Gitterverkleidung

PASSAGE Größer anzeigen

PASSAGE - PASSAGE ME

Torjalousien


Gitterverkleidung

CE.jpg Norme-française.jpg

  • Ideal für flache Kanäle
  • Sehr geringer Druckabfall
  • Robuste Konstruktion
  • Installation in vertikaler oder horizontaler Position
  • Vereinfachte Wartung

Anwendungen:

Bestimmt für die mechanische oder natürliche Rauchabsaugung aus Räumlichkeiten oder Verkehr.
Ferngesteuerte sicherheitsgesteuerte Geräte (DAS) zum Einleiten von Frischluft (Installation im unteren Teil) oder zum Absaugen von Dämpfen (Installation im oberen Teil).
Öffnen auf Befehl des CMSI (Fire Safety Control Center).
Verwendung in Gebäuden.
Rauchschutzklappe, die in allen Fällen installiert werden kann, in denen Platz fehlt.

  • Beschreibung

  • Maße

  • Dokumentation

  • Öffentlicher Preis

  • Software

  • Referenzen

Fernbedienbarer Rauchabzugs-Rollladen EI60S und EI120S, Nennmaße (LxH): 300x300 bis 1100x900 (außer 300x650 bis 450x900).

Beschreibung :
  • Rauchabzugs-Rollladenkörper aus Aluminium und Edelstahl.
  • Box zur Integration der elektrischen Fernbedienungen (Auslösen und Zurücksetzen) im unteren Teil des Rollladens.
  • Bieten Sie ein ästhetisches Abschlussgitter aus Aluminium vom Typ GDPF/GDPV/GDPPC
    • Variante V bei Ausführung der Passage in vertikaler Position (Standard).
    • Variante H bei Ausführung des Durchgangs in horizontaler Lage (auf Anfrage).
  • Manuelles Zurücksetzen als Standard.
  • Der Verschluss muss mindestens ausgestattet sein mit:
    • Eine 24- oder 48-V-Triggerspule mit VD-Emission oder VM-Unterbrechung: Auswahl zwischen VD24 oder VM24 oder VD48 oder VM48.
    • Unipolarer oder bipolarer Kontakt für End- und Startposition: Option FDCU oder FDCB.
  • Geeignet für die Unterputzmontage in Rohrleitungen oder die Aufputzmontage.
  • Kann sowohl vertikal (0° oder 180°) als auch horizontal (90° oder 270°) installiert werden, mit dem Mechanismus entweder oben, unten oder an den Seiten.


Kein Klingenweg.

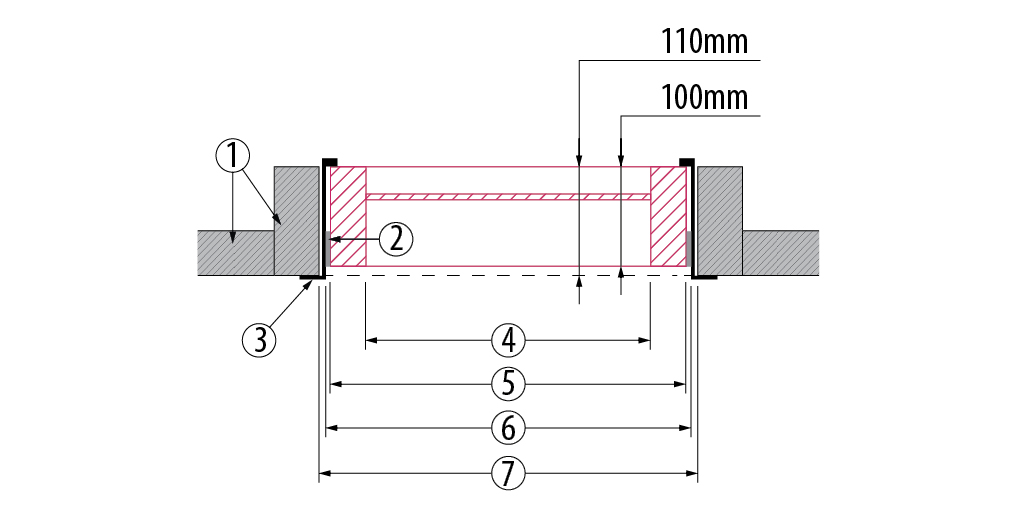

1 - Brandschutzunterstützung
2 - Versiegelung
3 - Pre-Frame (Option)
4 - Nennabmessungen des Verschlusses Ln x Hn
5 - Außenabmessungen des Verschlusses (Ln + 70) x (Hn + 290) mm
6 - Einbaumaße ohne Rahmen (Ln + 80) x (Hn + 300) mm
7 - Einbaumaße mit Rahmen (Ln + 90) x (Hn + 310) mm


Ln 300 x 300 450 x 600
500 x 300 1100 x 900

Schließen Öffnen Detaillierte Spezifikationen

Textkatalogseiten (CT)

Schließen Öffnen Öffentlicher Tarifpreis

Preiskatalogseiten (CP)

Schließen Öffnen Installationsanleitung

Installationsanleitung (NT)

Schließen Öffnen Feuer- / Rauchabsaugungszertifikate

Brandklassifizierungsbericht (PVFEU)

CE-Rauchabzugszertifizierung (CCCE)

Schließen Öffnen Leistungs- / Umweltzertifikate

Leistungserklärung (DOP)

Schließen Öffnen Verschreibungshilfe

Spezifikationstext (TP)
