CR120 1S

Rückschlagventile

Aufputzmontage - Niedriger Druckabfall - Ø315 max

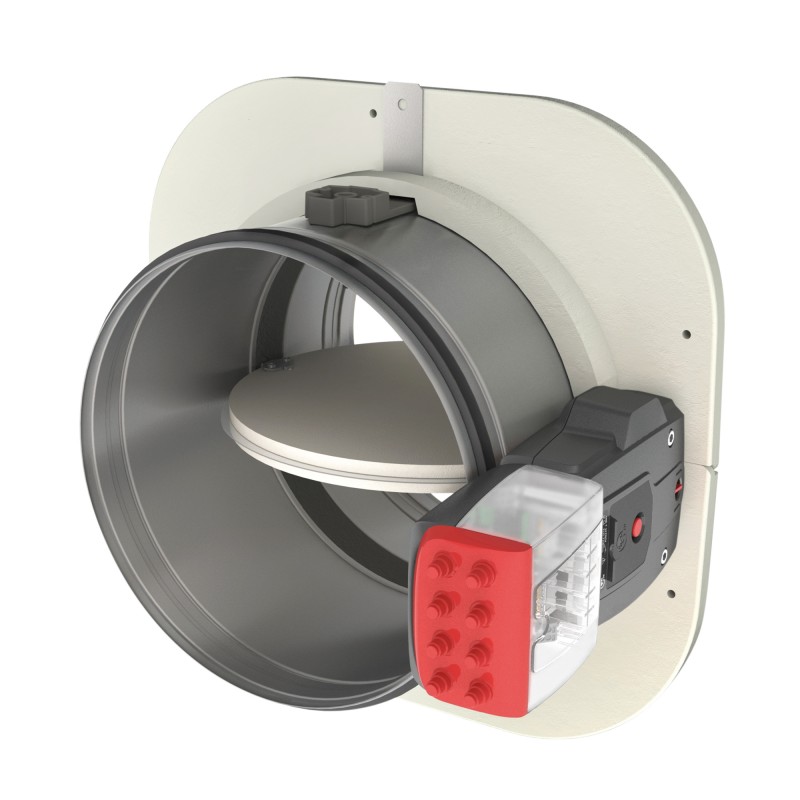

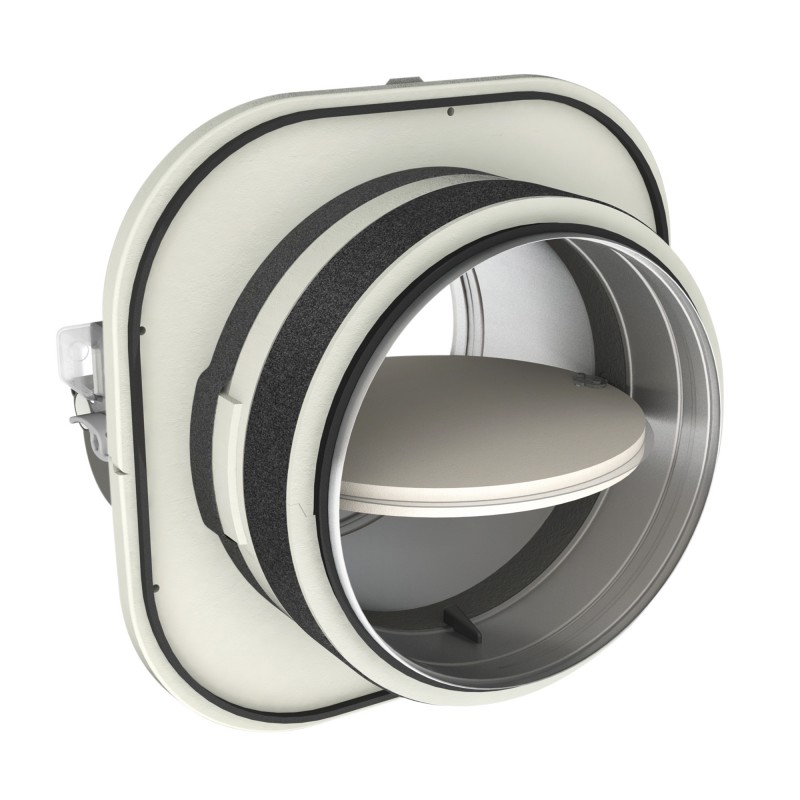

CR120 1S UNIQ Größer anzeigen

CR120 1S

Rückschlagventile


Aufputzmontage - Niedriger Druckabfall - Ø315 max

ce.jpg nf.jpg

  • Dichtigkeitsklasse C nach Norm EN 1751
  • Skalierbares Ventil
  • UNIQ FDCB Universalmechanismus
  • Geringer Druckabfall
  • Sparen Sie Zeit bei der Montage
  • Mehrfachunterstützung ohne Abdichtung

Anwendung

Bestimmt für die Unterteilung von öffentlichen Gebäuden (öffentliche Gebäude) und Hochhäusern (Hochhäusern).
Autokontrollierte oder ferngesteuerte betätigte Sicherheitsvorrichtungen (DAS), mit denen die Feuerwiderstandseigenschaften von Wänden oder Böden, die im Brandfall von einem Kanal durchquert werden, wiederhergestellt und das Katastrophengebiet isoliert werden sollen.
Verwendung in Gebäuden.
Wandmontage nur mit horizontaler Klinge möglich.

  • Beschreibung

  • Maße

  • Dokumentation

  • Öffentlicher Preis

  • Software

  • Referenzen

6 Größen: Ø100 / Ø125 / Ø160 / Ø200 / Ø250 / Ø315 mm.
Aufputzmontage, ohne Abdichtung.
4 Kontrollmechanismen:
  • MFUS: einfacher selbstgesteuerter Mechanismus.
  • BOBI VD FDCB oder BOBI VM FDCB: skalierbarer ferngesteuerter Mechanismus.
  • BOBI VD FDCB ME oder BOBI VM FDCB ME: motorisierter, ferngesteuerter Mechanismus.
  • UNIQ META VD/VM FDCB ME: motorisierter ferngesteuerter Mechanismus.

Beschreibung
  • Sehr geringer Druckverlust (dünne 20 mm Laufschaufel mit Dichtung).
  • Wasserdichtigkeitsklasse ATC 3 (C) gemäß EN 1751 serienmäßig im gesamten Sortiment.
  • Bedienmechanismus komplett außerhalb der Wand.
  • Tunnel aus verzinktem Stahl.
  • Aufschäumende Dichtung.
  • Trockeneinbau des Ventils ohne Verstopfung (nur an die Wand geschraubt).
  • Erweiterte Tunnelversion lg. 500 mm: kontaktieren Sie uns
MFUS: einfacher selbstgesteuerter Mechanismus
  • Automatisches Schließen des Ventils, sobald die Temperatur im Kanal 72°C überschreitet (72° Thermosicherung).
  • Manuelle Ventilrückstellung
  • Integrierter Fahrtbeginn- und Fahrtendekontakt (MFUS FDCU).

BOBI: selbstgesteuert + ferngesteuert + skalierbarer Mechanismus
  • Automatisches Schließen des Ventils, sobald die Temperatur im Kanal 72°C überschreitet (72° Thermosicherung).
  • Schließen mittels Stromfreigabespule (BOBI VM 24/48 FDCB) oder Stromunterbrechungsspule (BOBI VD 24/48 FDCB) bei 24 oder 48V.
  • Serienmäßig mit bipolaren End- und Startkontakten ausgestattet.
  • Manuelles Zurücksetzen des Ventils.
  • Fernreset vor Ort durch Ergänzung des ME BOBI Kits möglich.

BOBI ME: selbstgesteuert + ferngesteuert + motorisierter Mechanismus
  • Gleich wie der ferngesteuerte Bobi.
  • Fernreset über den integrierten Motor (BOBI VD FDCB ME oder BOBI VM FDCB ME).

UNIQ META: selbstgesteuerter + ferngesteuerter + motorisierter Mechanismus
  • Automatisches Schließen des Ventils, sobald die Temperatur im Kanal 72°C überschreitet (72° Thermosicherung).
  • Schließen mittels Stromfreigabespule (VD) oder Stromunterbrechungsspule (VM) bei 24 oder 48V Spannung.
  • Wird standardmäßig in VM geliefert. Umschalten auf VD durch Entfernen eines Schalters.
  • Serienmäßig mit bipolaren End- und Startkontakten ausgestattet.
  • Zur Prüfung „manuelle“ Aufrüstung über einen Motor, der durch eine mitgelieferte 9-V-Batterie gespeist wird (20 Aufrüstungen / 2 Jahre).
  • Fernrückstellung über den integrierten Motor.

Auswahl an Klappen und Rollläden


Mechanismen

MFUS

BOBI

UNIQ

P

72

92

92

Q

123

136

136

Z

70

83

83

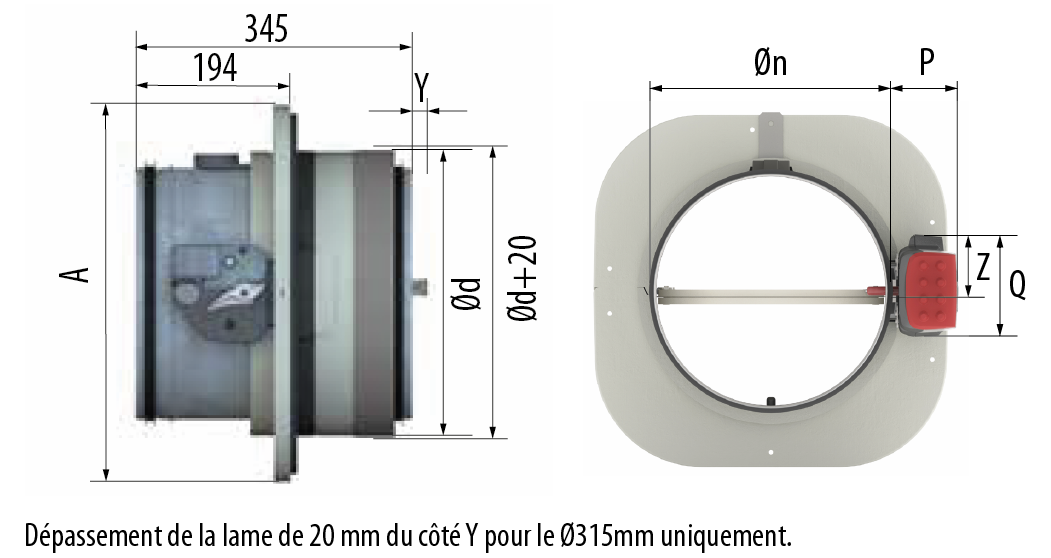

ØDn (mm) Ø100 Ø125 Ø160 Ø200 Ø250 Ø315
HAT 279 299 339 374 419 474
Ød 160 180 220 255 300 355
Reservierung: Ød+20 180 200 240 275 320 375

Gewicht (kg)

Ø100

Ø125

Ø160

Ø200

Ø250

Ø315

MFUS

1,60

1,80

2.10

2,60

3.30

4.20

BOBI

2,95

3.15

3,45 3,95 4,65 5,55

UNIQ META

2,95

3.15

3,45

3,95

4,65

5,55
