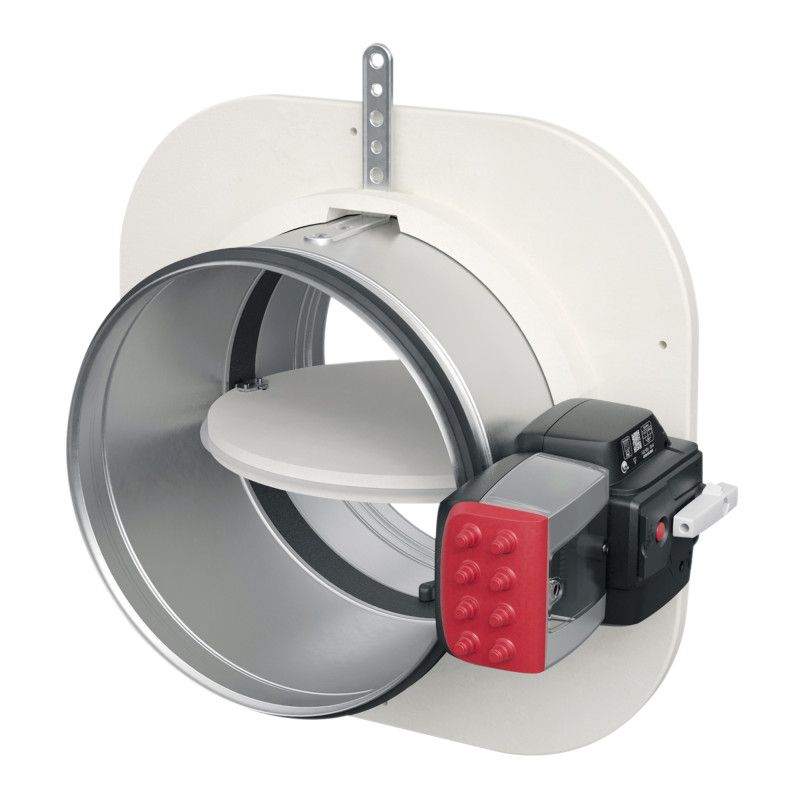

CR60 1S

Rückschlagventile

Aufputzmontage - Niedriger Druckabfall - Ø315 max

CR60 1S UNIQ Größer anzeigen

CR60 1S

Rückschlagventile


Aufputzmontage - Niedriger Druckabfall - Ø315 max

ce.jpg nf.jpg

  • Dichtigkeitsklasse C nach EN 1751
  • Skalierbares Ventil
  • Universeller UNIQ FDCB-Mechanismus
  • Niedriger Druckabfall
  • Sparen Sie Zeit bei der Montage
  • Multi-Stütze, ohne Dichtung

Anwendung

Vorgesehen für die Abschottung von ERP (Öffentliche Einrichtungen) und IGH (Hochhäuser).
Selbstgesteuerte oder ferngesteuerte Sicherheitsvorrichtungen (DAS) zur Wiederherstellung der Feuerwiderstandseigenschaften von Wänden oder Böden, die im Brandfall von einer Leitung durchquert werden, und zur Isolierung des Katastrophenbereichs.
Verwendung innerhalb von Gebäuden.
Deckenmontage oder Wandmontage. Letzteres nur mit horizontalem Messer möglich.
Reihe von Klappen, die in einem Abstand installiert werden können, der kleiner ist als der von der europäischen Prüfnorm vorgeschriebene Mindestabstand an vertikalen und horizontalen Wänden (30 mm für runde Klappen).

  • Beschreibung

  • Maße

  • Dokumentation

  • Öffentlicher Preis

  • Software

  • Referenzen

  • 6 Größen: Ø100/ Ø125/ Ø160/ Ø200/ Ø250/ Ø315 mm.
  • Aufputzmontage, ohne Dichtung.
  • Kontrollmechanismen:
    • MFUS: Selbstgesteuerter Einzelauslöser durch 72°C-Sicherung.
    • UNIQ VD/VM FDCB: 24 oder 48 V Auslöse- oder Öffnerauslösung mit Endkontakt und bipolarem Start des Laufs als Standard.
    • UNIQ VD/VM FDCB ME: Auslösung durch Emission oder Unterbrechung 24 oder 48 V mit Endkontakt und Start des bipolaren Laufs und Reset-Motors.

Beschreibung
  • 72°C Thermosicherung im Lieferumfang enthalten.
  • Sehr geringer Druckabfall (Laufschaufel dünn 20 mm mit Dichtung).
  • Dichtheitsklasse C nach Norm EN 1751 serienmäßig über das gesamte Sortiment.
  • Steuermechanismus vollständig aus der Wand heraus.
  • Verzinkter Stahltunnel, verlängerte Tunnelausführung lg. 500 mm: Fragen Sie uns.
  • Intumeszierende Dichtung.
  • Einbau der Klappe trocken ohne Verstopfung (nur an die Wand/Decke geschraubt).
Selbstgesteuerter MFUS-Mechanismus:
  • Die Klappe schließt automatisch, sobald die Temperatur im Kanal 72°C übersteigt.
  • Die Rückstellung des Ventils erfolgt manuell.

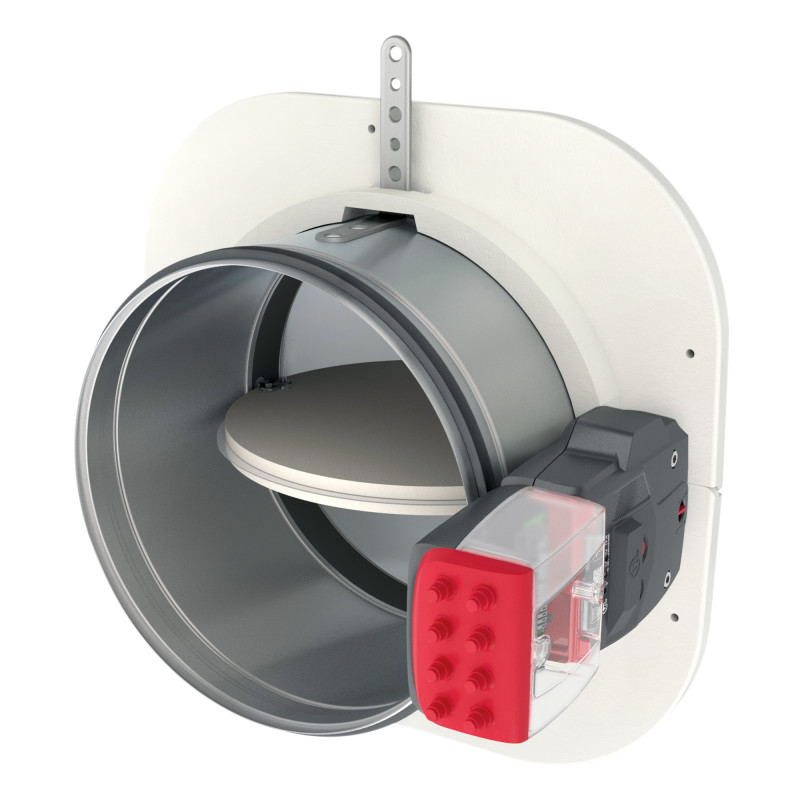

UNIQ Fernbedienungsmechanismus:
  • Die Klappe schließt automatisch, sobald die Temperatur im Kanal 72°C übersteigt.
  • Die Klappe kann auch durch Stromabgabe (VD) oder Stromausfall (VM) bei Spannung 24 oder 48 V schließen.
  • Die Mechanik wird standardmäßig in Stromabgabe (VD) geliefert, der Übergang auf Netzausfall vor Ort erfolgt durch Schalten eines Schalters.
  • Der ferngesteuerte UNIQ-Mechanismus ist standardmäßig mit zweipoligen End- und Hubanfangskontakten FDCB (Standardversion) ausgestattet.
  • Die Rückstellung des Ventils erfolgt über eine 9-V-Batterie (nicht im Lieferumfang enthalten), die in das dafür vorgesehene Fach eingesetzt wird.
  • Das Zurücksetzen aus der Ferne ist durch Hinzufügen des ME-UNIQ-Rückstellmotor-Kits möglich.
  • Der Rückstellmotor ME kann werkseitig montiert oder als Bausatz zur Montage vor Ort geliefert werden.
  • Mit dem UNIQ VD/VM FDCB-Kit kann der einfache MFUS-Mechanismus vor Ort durch den ferngesteuerten UNIQ-Mechanismus ersetzt werden.

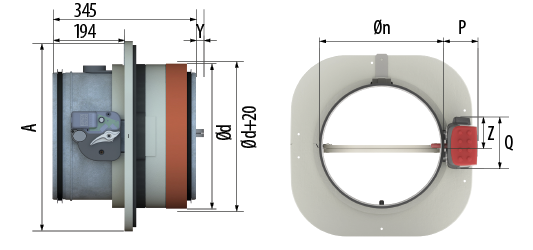

Auswahl an Dämpfern und Klappen

Klingenüberstand von 20 mm auf der Y-Seite nur für Ø315.

Mit MFUS-Mechanismus

Mit UNIQ-Mechanismus

P

70

92

Q

123

136

Z

62

83


ØDn (mm)

Ø100

Ø125

Ø160

Ø200

Ø250

Ø315

A

279

299

339

374

419

474

Ød

160

180

220

255

300

355

Reservierung: Ød+20

180

200

240

275

320

375


Gewicht (kg)

Ø100

Ø125

Ø160

Ø200

Ø250

Ø315

MFUS

5

5.6

7

8.1

9.4

10.6

UNIQ*

6.35

6.95

8.35

9.45

10.75

11.95

* Mechanismus mit Trigger- und FDCB-Kontakten
