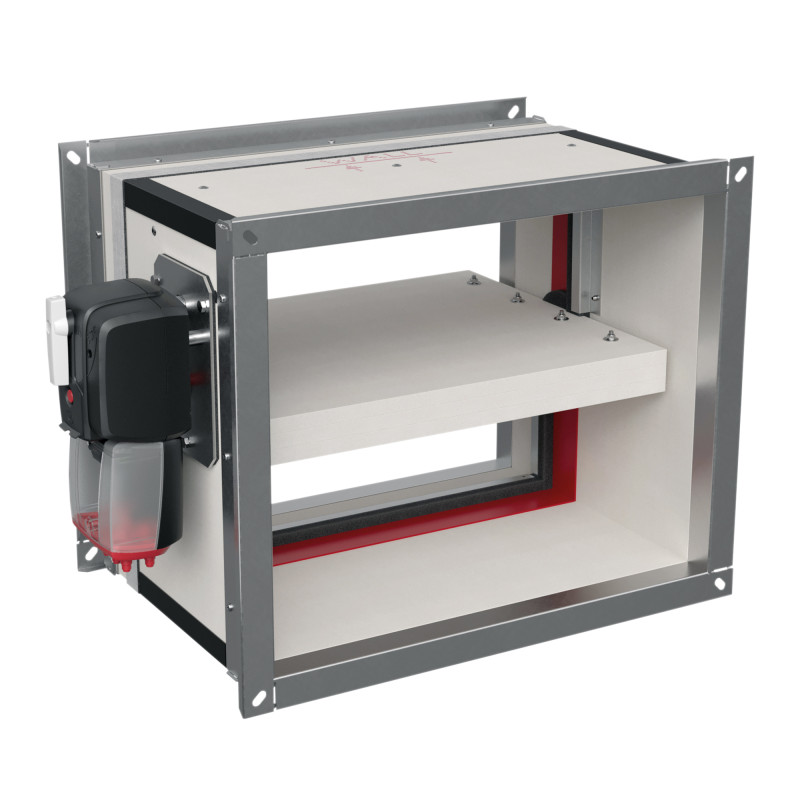

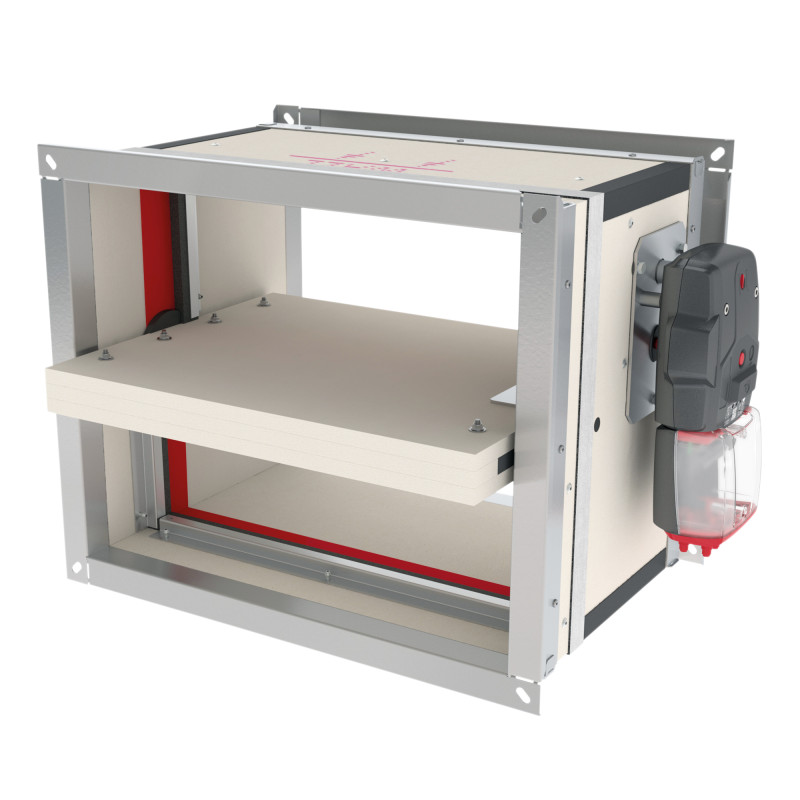

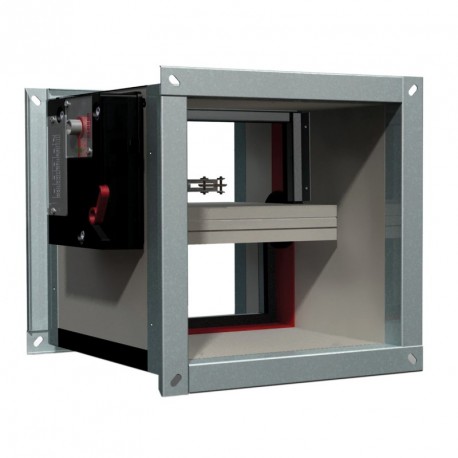

CU2

Rechteckige Dämpfer

Einbau - Alle Größen

CU2 CFTH Größer anzeigen

CU2

Rechteckige Dämpfer


Einbau - Alle Größen

CE.jpg NF.jpg

  • Dichtigkeitsklasse B nach EN 1751 (Klasse C optional)
  • Universeller UNIQ FDCB-Mechanismus
  • Skalierbares Ventil vor Ort
  • Große Größen verfügbar
  • Geräteabmessungen bis 1500x1000 mm
  • Batteriemontage möglich bis 2450x1650 mm

Anwendung

Aufteilung von ERP (Öffentliche Einrichtungen) und IGH (Hochhäuser).
Selbstgesteuerte oder ferngesteuerte Sicherheitsvorrichtungen (DAS) zur Wiederherstellung der Feuerwiderstandseigenschaften von Wänden oder Böden, die im Brandfall von einer Leitung durchquert werden, und zur Isolierung des Katastrophenbereichs.
Verwendung innerhalb von Gebäuden.

  • Beschreibung

  • Maße

  • Dokumentation

  • Öffentlicher Preis

  • Software

  • Referenzen

Maße LxH:

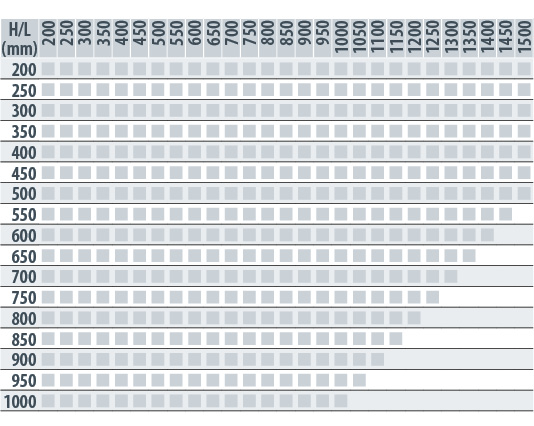

  • CFTH-Mechanismus / BOBI-Mechanismus:

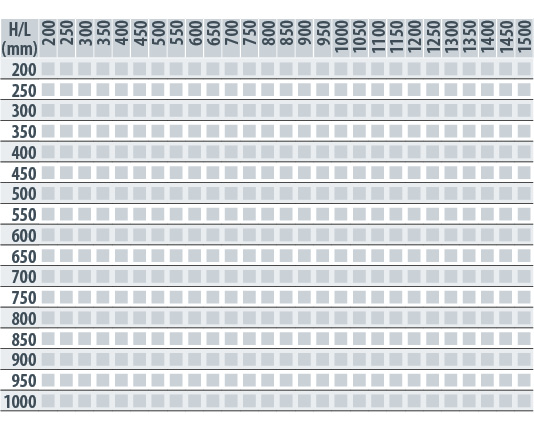

  • UNIQ META-Mechanismus:
Unterputzmontage.
4 Kontrollmechanismen:
  • CFTH: einfacher selbstgesteuerter Mechanismus.
  • BOBI VD FDCB oder BOBI VM FDCB: skalierbarer ferngesteuerter Mechanismus.
  • BOBI VD FDCB ME oder BOBI VM FDCB ME: motorisierter, ferngesteuerter Mechanismus.
  • UNIQ META VD/VM FDCB ME: motorisierter ferngesteuerter Mechanismus

Beschreibung

CFTH: einfacher selbstgesteuerter Mechanismus
  • Automatisches Schließen des Ventils, sobald die Temperatur im Kanal 72°C überschreitet (72° Thermosicherung).
  • Manuelle Ventilrückstellung
  • Integrierter einpoliger (CFTH FDCU) oder zweipoliger (CFTH FDCB) Start- und Endkontakt.

BOBI: selbstgesteuert + ferngesteuert + skalierbarer Mechanismus
  • Automatisches Schließen des Ventils, sobald die Temperatur im Kanal 72°C überschreitet (72° Thermosicherung).
  • Schließen mittels Stromfreigabespule (BOBI VM 24/48 FDCB) oder Stromunterbrechungsspule (BOBI VD 24/48 FDCB) bei 24 oder 48V.
  • Serienmäßig mit bipolaren End- und Startkontakten ausgestattet.
  • Manuelles Zurücksetzen des Ventils.
  • Fernreset vor Ort durch Ergänzung des ME BOBI Kits möglich.
  • BOBI ME: selbstgesteuert + ferngesteuert + motorisierter Mechanismus
  • Gleich wie der ferngesteuerte Bobi.
  • Fernreset über den integrierten Motor (BOBI VD FDCB ME oder BOBI VM FDCB ME).

UNIQ META: selbstgesteuerter + ferngesteuerter + motorisierter Mechanismus
  • Automatisches Schließen des Ventils, sobald die Temperatur im Kanal 72°C überschreitet (72° Thermosicherung).
  • Schließen mittels Stromfreigabespule (VD) oder Stromunterbrechungsspule (VM) bei 24 oder 48V Spannung.
  • Wird standardmäßig in VM geliefert. Umschalten auf VD durch Entfernen eines Schalters.
  • Serienmäßig mit bipolaren End- und Startkontakten ausgestattet.
  • Zur Prüfung „manuelle“ Aufrüstung über einen Motor, der durch eine mitgelieferte 9-V-Batterie gespeist wird (20 Aufrüstungen / 2 Jahre).
  • Fernrückstellung über den integrierten Motor.

Charité kontaktieren:
  • Ersetzen des Flansches durch einen anderen Flanschtyp: 20 mm, 40 mm glatter Flansch.
  • CU2L: erweiterte Tunnelversion ohne Blattüberhang.
  • CU2-15: 120-Minuten-Brandschutzklappe – EI 120S – 1500 Pa.
  • CU4: 240 Minuten Brandschutzklappe - EI 240S - 500 Pa
  • Akkuhalterung für größere Klappenmaße: bis zu 2450 x 1650.

Auswahl an Klappen und Rollläden

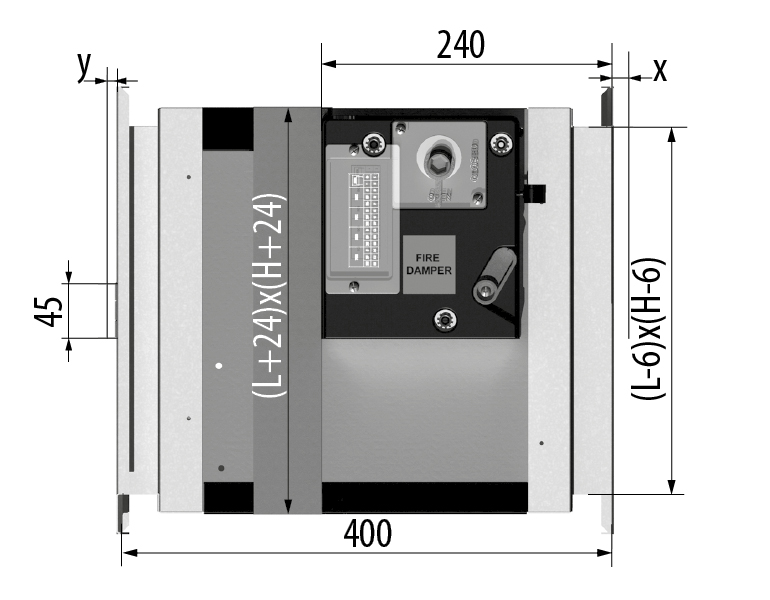

CU2



Klingenüberhang
Hmm) 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
X 1 26 51 76 101 126 151 176 201 226
j 2 27 52 77 102 127 152 177 202 227 252 277 302 327 352


H


H

H ≥ 300 mm

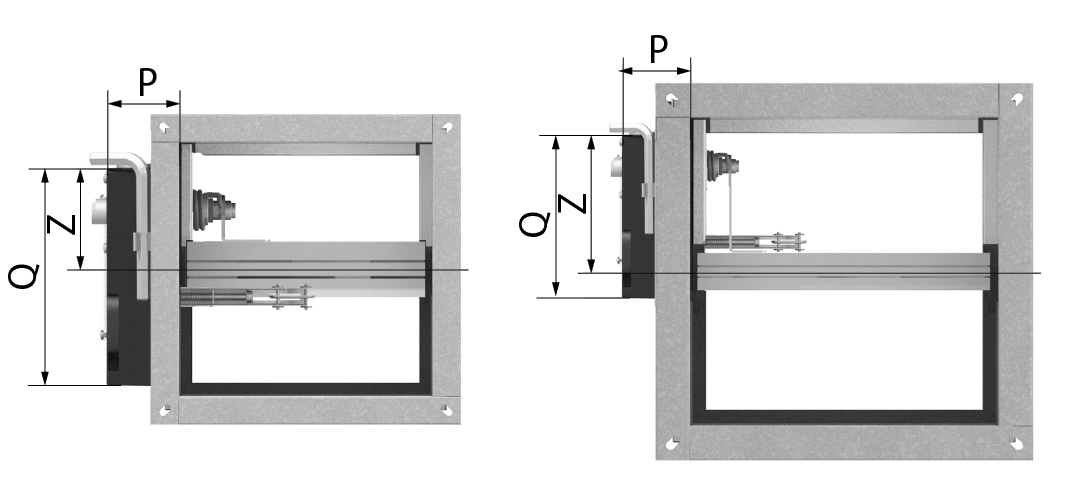

Mechanismen

CFTH

BOBI

UNIQ META

CFTH

BOBI

UNIQ META

P

78

117

117

78

117

117

Q

180

290

290

180

290

290

Z

62

147

147

157

147

147

Gewicht (kg): kontaktieren Sie uns


CU2 Reservierung (mm)

Montageart

Material

Maße

Platte/Massivwand

Porenbeton

(L + 100 mm) x (H + 100 mm)

Flexible Wand

Gipskartonplatte Typ A

Gipsfliesen

(L + 100 mm) x (H + 100 mm)

Flexible Wand Gipskartonplatten Typ F (L + 100 mm) x (H + 100 mm)

CU2/B Reservierung - Batteriemontage

Montageart

Material

Maße

Massivwand

Stahlbeton

(L + 100 mm) x (H + 100 mm)
