PILOTAIR ®
Neues Produkt
 |

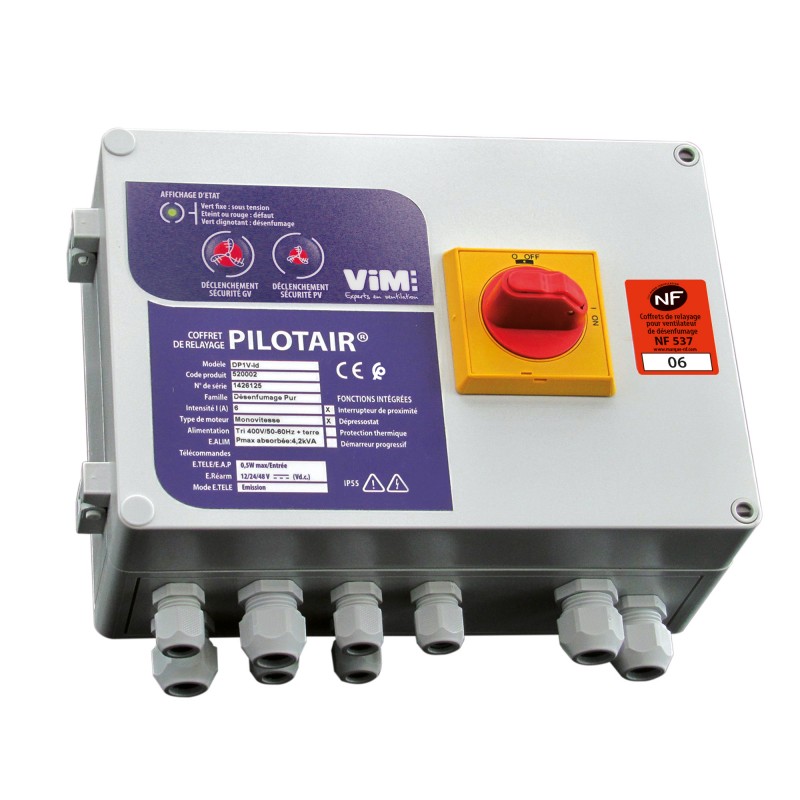

| Relaisbox für Rauchabzugsventilator |
- NF 537 zertifiziert nach dem Standard vom 10.12.2017
- Installations- und Inbetriebnahmehilfe
- Version mit Softstarter, 3-Phasen-Steuerung
- Version mit thermischem Motorschutz auf der Komfortschaltung
- Integrierte Option für Lasttrennschalter und Druckschalter
- Kann angeschlossen und montiert an unseren Rauchabzugsventilatoren geliefert werden
Anwendung
Entwickelt für die Steuerung eines Rauchabzugsventilators in öffentlichen Gebäuden (ERP) und hohen Gebäuden (IGH).
NF-zertifiziert von AFNOR gemäß Zertifizierungsreferenz Nr. NF537 „NF-Kennzeichnung - Relaiskästen für Rauchabzugsventilatoren“ in Anwendung seit Oktober 2017.
Gemäß den Vorschriften kann eine Relaiskiste nur einen Rauchabzugsventilator steuern.
Online bestellen
-
Beschreibung
-
Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen
- PILOTAIR® Standard
- 7 Kaliber: 6 / 10,6 / 16,6 / 35,3 / 43,3 / 64 und 97,3A.
- Zur Steuerung von Asynchronmotoren: Einphasig 230 V 1 Geschwindigkeit, dreiphasig 230 V 1 Geschwindigkeit, dreiphasig 400 V 1 Geschwindigkeit oder 2 Geschwindigkeiten, unabhängige oder Dahlander-Wicklungen.
- 7 Kaliber: 6 / 10,6 / 16,6 / 35,3 / 43,3 / 64 und 97,3A.
- PILOTAIR® IDC mit Softstarter
- 7 Bewertungen: 16,6 / 32 / 47 / 62 / 75 / 88 und 110A.
- 4 zusätzliche Nennwerte von 170 A, 203,3 A, 246,6 A und 305 A für die Version nur mit 1 oder 2 Geschwindigkeits-Rauchabsaugung.
- Zur Steuerung von 400-V-Drehstrom-Asynchronmotoren mit 1 Drehzahl oder 2 Drehzahlen mit unabhängigen Wicklungen.
- Kompatibel mit Motoren mit einer Nennleistung über 4,5 A.
Hinweis: Das Kaliber des PILOTAIR® beinhaltet den Sicherheitskoeffizienten von 1,5
Wenn der Motor maximal aufgenommenen Strom = 6A hat, dann ist PILOTAIR Box Kaliber 6A
- 7 Bewertungen: 16,6 / 32 / 47 / 62 / 75 / 88 und 110A.
- Rauchabzugsversion nur mit 1 oder 2 Geschwindigkeiten.
- Komfortversion 1 oder 2 Geschwindigkeiten + 1 oder 2 Geschwindigkeits-Rauchabsaugung.
- Version mit thermischem Motorschutz, integriert in den Komfortkreis.
- INTZ-Näherungsschalteroption und integrierte BDEZ-Druckschalter.
Beschreibung
- Innen- oder Außeninstallation: IP55-Box.
- Abhängig von der Größe des PILOTAIR® : Gehäuse aus verstärktem Polycarbonat oder lackiertem Metall (RAL7035), Frontabdeckung auf Scharnieren montiert.
- Befestigungssatz und Kabelverschraubungen im Lieferumfang enthalten.
- Stromversorgung mit 50-Hz- oder 60-Hz-Frequenz.

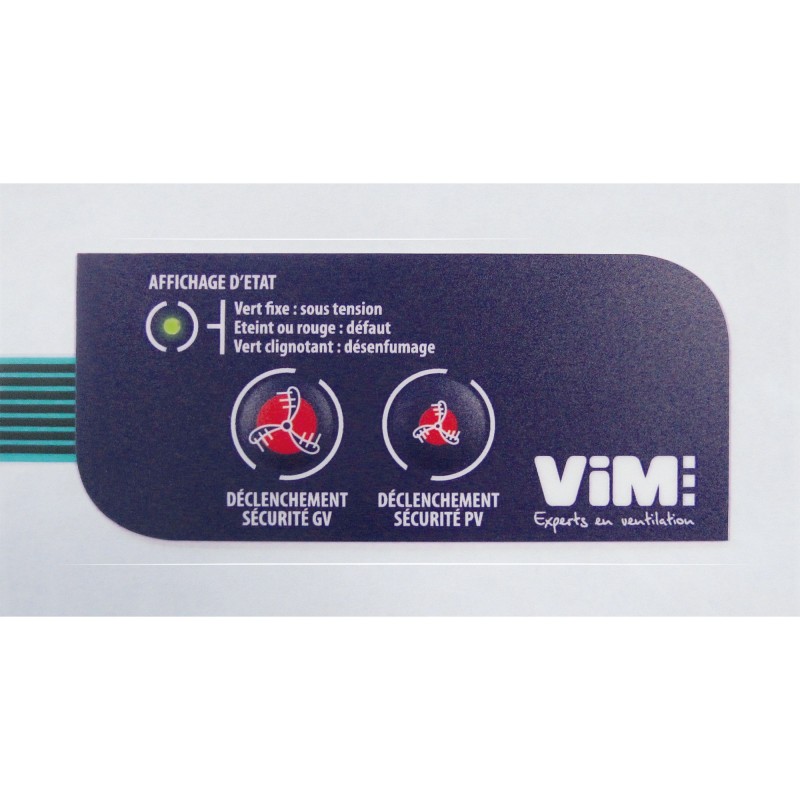

- Vorderes Bedienfeld mit manueller Sicherheitssteuerung und Boxstatus-LED: Warten, Sicherheit, Fehler.
- Elektronische Karte mit Mikrocontroller, tropenfest und an der Unterseite des Gehäuses unter einer verzinkten Stahlplatte installiert: erhöhter Schutz beim Anschluss und Garantie der langfristigen Zuverlässigkeit in feuchter Umgebung.
- Anzeige auf der Elektronikkarte zur Statussignalisierung (Warten oder Sicherheit) + erkannter Fehler.
- Fernbedienungseingänge:
- Steuerspannung von 12 oder 24 oder 48 Vd.c. mit Stromemission (Bruch gemäß NF537-Standard verboten).
- Nicht polarisiert – keine Gefahr einer Verpolung beim Anschließen.
- Galvanisch isoliert.
- Einfacher Zugang zu Leistungskomponenten und Fernsteuerungsklemmenblöcken, Schnellanschluss-Federklemmen für elektronische Kartenklemmenblöcke und Schütze mit 6, 10,6 und 16,6 A Nennstrom.
- Einstellbare BDEZ-Druckschalteroption im Gehäuse integriert:
- 1 Rauchabzugsgeschwindigkeit = 1 Druckschalter: „Id2“ = einstellbar von 20 bis 300Pa / „Id“ = 100 bis 1000Pa / „ID“ = 1000 bis 5000Pa.
- 2 Entrauchungsgeschwindigkeiten = 2 Druckschalter: „Id2“ = einstellbar von 20 bis 300Pa / „Id“ = 100-1000Pa / „Id2d“ = 1 x 20-300Pa und 1 x 100-1000Pa / „ID“ = 1 x 100 - 1000Pa und 1x 1000–5000 Pa.
- INTZ-Option mit abschließbarem 3-Punkt-Lasttrennschalter, integriert in der Vorderseite des Kastens.
- Auf Vibrationsfestigkeit getestet.
- Getestet mit Strom aus einem Generator.
- Kompatibel mit allen CMSI auf dem Markt.
IDC-Version mit integriertem Softstarter
- Reduzierte Installationskosten: Einsparungen bei der AES-Leistung.
- Reduzierung von Stromspitzen und damit Netzspannungsabfällen und mechanischen Zwängen.
- Begrenzung des Anlaufstroms pro Phase auf das Dreifache des Nennstroms des Motors, im Vergleich zum Siebenfachen beim Anlauf der Rauchabzugsanlage.
- Um diesen Anlaufstrom zu gewährleisten, ist der PILOTAIR® IDC ist nicht mit Motoren mit einer Nennleistung von weniger als 4,5 A kompatibel.
- Zu implementierender vorgeschalteter Schutz: Verwenden Sie entweder Sicherungen vom Typ aM oder einen Leistungsschalter mit MA-Kurve. Um den Durchgang der Spitzenintensität beim Start zu gewährleisten, muss sein Kaliber um 150 überdimensioniert sein% des Motornennstroms.
- Starterkonfiguration im Werk durchgeführt. Lediglich die Motorintensität muss angepasst werden.
- Optimierte Lebensdauer des Softstarters durch seinen integrierten Bypass: Im Komfortbetrieb werden seine leistungselektronischen Komponenten nur während der Motorstartphase verwendet; dann werden sie automatisch umgeschaltet.
- Angetrieben durch einen Generator: Letzterer muss der GSS2-Klassifizierung gemäß NF E37-312 entsprechen.
Ausführung mit thermischem Motorschutz im Komfortkreis
- Die elektronische Karte empfängt eine Fernbedienung des Ventilators im Komfortmodus: „Ein-Aus“ (bei einem 1-Gang-Motor; ersetzt einen DIJZ) oder „0-PV-GV“ (bei einem 2-Gang-Motor; ersetzt eine DEMZ).
- Verwenden Sie eine Komfort-Steuerbox, siehe Abschnitt Zubehör.
- Vereinfachte Installation durch Reduzierung der Anzahl der verwendeten Stromkabel: erhebliche Zeitersparnis bei der Montage.
- Dieser Schutz vor Überlastung (wird nur im Komfortbetrieb berücksichtigt) wird durch Thermorelais der Eingriffsklasse „10“ gewährleistet; mit Einstellskala in Ampere, die eine direkte Einstellung ohne zusätzliche Berechnung ermöglicht (Einstellstrom = Nennstrom PV/GV des angetriebenen Motors).
Korrespondenz Kaliber (A) / Größe (T) / Gewicht (kg)
Größe 1 – Gehäuse aus Polycarbonat
Größen 2 bis 10 – Metallgehäuse
|
Kaliber (A) |
6 |
10.6 |
16.6 |
35.3 |
43.3 |
64 |
97,3 |
|||||||
|
Modell |
T |
kg |
T |
kg |
T |
kg |
T |
kg |
T |
kg |
T |
kg |
T |
kg |
|
DP1X |
T1 |
6 |
T1 |
6 |
T1 |
7 |
T2 |
10 |
T2 |
11 |
T3 |
12 |
||
|
DP1V |
T1 |
6 |
T1 |
6 |
T3 |
8 |
T3 |
11 |
||||||
|
DP2I |
T1 |
4.5 |
T1 |
4.5 |
T1 |
5 |
T2 |
7 |
T3 |
11 |
T3 |
14 |
T5 |
16 |
|
DP2D |
T1 |
5 |
T1 |
5 |
T1 |
5.5 |
T2 |
7 |
T3 |
12 |
T4 |
14 |
T5 |
16 |
|
D1C1M |
T1 |
6.5 |
T1 |
6.5 |
||||||||||
|
D1C1MT |
T1 |
6.5 |
T1 |
6.5 |
||||||||||
|
D1C1VT |
T1 |
7 |
T1 |
7 |
T1 |
7.5 |
T2 |
12 |
T3 |
18 |
T3 |
29 |
T5 |
34 |
|
D1C2I |
T1 |
5 |
T1 |
5 |
T2 |
6 |
T3 |
17 |
T3 |
19 |
T4 |
29 |
T5 |
34 |
|
D1C2IT |
T2 |
5.5 |
T2 |
5.5 |
T2 |
7 |
T3 |
17 |
T3 |
19 |
T4 |
29 |
T5 |
34 |
|
D1C2D |
T2 |
9 |
T2 |
9 |
T2 |
9.5 |
T3 |
16 |
T3 |
18 |
T5 |
30 |
T6 |
35 |
|
D1C2DT |
T2 |
9.5 |
T2 |
9.5 |
T3 |
10 |
T3 |
16 |
T3 |
20 |
T5 |
30 |
T6 |
47 |
|
D2C2IT |
T2 |
15 |
T2 |
15 |
T3 |
15 |
T3 |
18 |
T4 |
20 |
T5 |
30 |
T6 |
49 |
|
D2C2DT |
T3 |
15 |
T3 |
15 |
T3 |
15 |
T4 |
18 |
T4 |
20 |
T5 |
30 |
T6 |
48 |
|
Kaliber (A) |
16.6 |
32 |
47 |
62 |
75 |
88 |
||||||
|
Modell |
T |
kg |
T |
kg |
T |
kg |
T |
kg |
T |
kg |
T |
kg |
|
IDC DP1V |
T4 |
21 |
T4 |
23 |
T5 |
24 |
T5 |
25 |
T5 |
33 |
T5 |
34 |
|
IDC DP2I |
T4 |
22 |
T4 |
24 |
T5 |
30 |
T5 |
33 |
T5 |
34 |
T6 |
45 |
|
IDC D1C1V |
T4 |
22 |
T4 |
23 |
T5 |
30 |
T5 |
33 |
T5 |
34 |
T6 |
46 |
|
IDC D1C1VT |
T4 |
22 |
T4 |
23 |
T5 |
31 |
T5 |
34 |
T5 |
35 |
T6 |
46 |
|
IDC D1C2I |
T4 |
23 |
T5 |
30 |
T5 |
32 |
T6 |
44 |
T6 |
45 |
T6 |
46 |
|
IDC D1C2IT |
T4 |
23 |
T4 |
24 |
T5 |
33 |
T5 |
34 |
T5 |
35 |
T6 |
46 |
|
IDC D2C2IT |
T4 |
23 |
T5 |
32 |
T5 |
34 |
T5 |
35 |
T6 |
46 |
T6 |
47 |
|
Kaliber (A) |
110 |
170 |
203.3 |
246,6 |
305 |
|||||
|
Modell |
T |
kg |
T |
kg |
T |
kg |
T |
kg |
T |
kg |
|
IDC DP1V |
T6 |
45 |
T7 |
54 |
T8 |
69 |
T9 |
82 |
T9 |
89 |
|
IDC DP2I |
T6 |
46 |
T7 |
57 |
T9 |
75 |
T9 |
85 |
T10 |
98 |
|
IDC D1C1V |
T6 |
47 |
||||||||
|
IDC D1C1VT |
T6 |
47 |
||||||||
|
IDC D1C2I |
T7 |
55 |
||||||||
|
IDC D1C2IT |
T6 |
47 |
||||||||
|
IDC D2C2IT |
T7 |
58 |
||||||||
Größe 1 – Gehäuse aus Polycarbonat
(1) Wenn der Verbindungsstecker integriert ist, addieren Sie 35 mm.
* Befestigungsrippen
|
Größe |
Gesamt (mm) |
Befestigungselemente (mm) |
|||||
|
Lang. |
H |
P (1) |
f1 |
h1 |
f2 |
h2 |
|
|
T1 |
380 |
254 |
165 |
371 |
239 |
346 |
264 |
Größen 2 bis 10 – Metallgehäuse
(1) Mit den Befestigungswinkeln 14 mm hinzufügen. Wenn der Interkonnektor integriert ist, addieren Sie 35 mm.
* Befestigungsrippen
|
Größe |
Gesamt (mm) |
||
|
L |
H |
P (1) |
|
|
T2 |
400 |
300 |
200 |
|
T3 |
500 |
400 |
200 |
|
T4 |
600 |
400 |
250 |
|
T5 |
700 |
500 |
250 |
|
T6 |
800 |
600 |
300 |
|
T7 |
1000 |
600 |
300 |
|
T8 |
1000 |
800 |
400 |
|
T9 |
800 |
1200 |
400 |
|
T10 |
1000 |
1200 |
400 |
Detaillierte Spezifikationen
Textkatalogseiten (CT)
Öffentlicher Tarifpreis
Preiskatalogseiten (CP)
Installationsanleitung
Installationsanleitung (NT)
Installationsanleitung (NT) Sonstiges
Installationsanleitung (NT) Weitere Sprachen
Feuer- / Rauchabsaugungszertifikate
NF-Zertifikat (CNF)
Elektro- / ATEX-Zertifikate
Elektrische CE-Erklärungen (DCCE)
Verschreibungshilfe
Handelsdokumente
Handelsbroschüre (FCOM)
AEROPORT TERMINAL 1 - SAINT EXUPERY - LYON
Flughäfen
69 - Rhône
Année : 2016
Maître d'ouvrage : AÉROPORTS DE LYON
BET Fluides : CAP INGELEC
Installateur : ENGIE AXIMA (dep. 69)
Architecte : ROGERS STIRK HARBOUR / CHABANNE
Installierte Produkte:
BASE LOGISTIQUE INTERMARCHE
Versand oder Lagerung
56 - Morbihan
Année : 2019
Maître d'ouvrage : SAS ITM IMMO LOG
BET Fluides : P2-INGENIERIE (77)
Installateur : TEXIER (dep. 56)
Architecte : NICOT ARCHITECTE (35)
Installierte Produkte:
BIOTOPE - METROPOLE EUROPEENNE LILLE
Verwaltungen
59 - Norden
Année : 2019
Maître d'ouvrage : LINKCITY NORD EST
Installateur : ENGIE AXIMA (dep. 59)
Architecte : LARSEN ARCHITECTS - KEURK ARCHITECTURE
Installierte Produkte:
CLUB MED ALPES D'HUEZ
Hotelresidenzen
38 - Isère
Année : 2019
Maître d'ouvrage : CLUB MED
BET Fluides : ABAC INGENIERIE
Installateur : MINO (dep. 73)
Installierte Produkte:
COMPLEXE PIERRES VIVES - MONTPELLIER
Medienbibliothek
34 - Herault
Année : 2012
Maître d'ouvrage : CONSEIL DÉPARTEMENTAL
Installateur : MULTITEC (dep. 34)
Architecte : HADID ZAHA - LONDRES
Installierte Produkte:
ECOLE ROCKEFELLER
Fachausbildung
69 - Rhône
Année : 2018
Maître d'ouvrage : SERL LYON (69)
BET Fluides : AIA (69)
Installateur : MOOS SA (dep. 69)
Architecte : VURPAS ARCHITECTES LYON (69)
Installierte Produkte:
EHPAD - LA QUEUE EN BRIE
Altenheime
94 - Val-de-Marne
Année : 2018
Maître d'ouvrage : SODERIF
BET Fluides : CET INGENIERIE (92)
Installateur : SANICLIMA (dep. 93)
Architecte : ARCHI5PROD
Installierte Produkte:
EHPAD PIERRE MEUNIER - LA FOUILLOUSE
Altenheime
42 - Loire
Année : 2014
Maître d'ouvrage : MAISON DE RETRAITE PIERRE MEUNIER
BET Fluides : ADRET
Installateur : ENERGECO (dep. 42)
Architecte : GROUPE 6
Installierte Produkte:
GRAND STADE - LILLE
Stadien
59 - Norden
Année : 2012
Maître d'ouvrage : COMMUNAUTÉ URBAINE DE LILLE MÉTROPOLE
Installateur : EIFFAGE THERMIE (dep. 59)
Architecte : VALODE ET PISTRE
Installierte Produkte:
GRANDE HALLE D'AUVERGNE - COURNON
Veranstaltungshallen
63 - Puy-de-Dome
Année : 2003
Maître d'ouvrage : CONSEIL RÉGIONAL
Installateur : TUNZINI (dep. 69)
Architecte : GRESY ANDRÉ ET SERGE
Installierte Produkte:
HOTEL ROYAL HAINAUT - VALENCIENNES
Hotels
59 - Norden
Année : 2019
Maître d'ouvrage : FINANCIERE VAUBAN - VALENCIENNE METROPOLE
BET Fluides : BET SECA INGENIERIE
Installateur : MGC (dep. 59)
Architecte : MAES ARCHITECTES
Installierte Produkte:
PARKING HOTEL DE VILLE - POITIERS
Tertiärparkplätze
86 - Wien
Année : 2012
Maître d'ouvrage : VILLE DE POITIERS
BET Fluides : ICR / LBE
Installateur : EIFFAGE THERMIE (dep. 86)
Architecte : LANCEREAU ET MEYNIEL
Installierte Produkte:
PORTE ROMAINE - NIMES
Privater kollektiver Wohnraum
30 - Gard
Année : 2015
Maître d'ouvrage : STS
BET Fluides : LOGIBAT
Installateur : SEUC UCHAUDOISE DE PLOMBERIE (dep. 30)
Architecte : FOSTER NORMAN PARTNERS
Installierte Produkte:
VILL UP - LA VILLETTE - PARIS
Einkaufszentren
75 - Paris
Année : 2016
Maître d'ouvrage : SCI LA VILLETTE / APSYS
BET Fluides : BEG INGENIERIE
Installateur : SPIE 93 (dep. 93)
Architecte : ALFA FAREL
Installierte Produkte:
