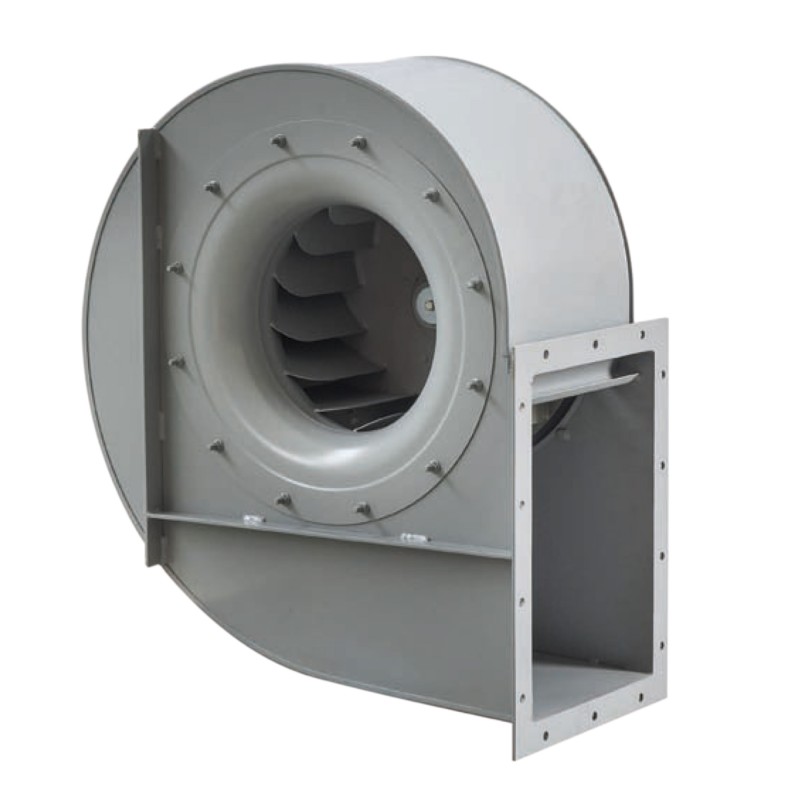

FR F400

Motorlüfter F400 120

Direktantrieb - Reaktion < 180000 m3/h

FR F400 Größer anzeigen

FR F400

Motorlüfter F400 120


Direktantrieb - Reaktion < 180000 m3/h

PIC-ERP-conforme-01.jpg ErP 2015-konform - Lüfter
F400 Conformité Européenne EASYVENT

  • Robustes Produkt
  • Kleiner Fußabdruck
  • Elektrisches Zubehör, Relaiskasten
  • Durchflusseinstellung mit Dämpfer (Zubehör)
Anwendungen:

Absaugung von Dämpfen und heißen Gasen im Brandfall.
Entnahme abgestandener Luft aus tertiären und industriellen Räumlichkeiten.
Schadstoffgewinnung in Berufsküchen.
Maximale Temperatur der Abluft im permanenten Modus 100 ° C.
Frischlufteinführung.
Installation auf kleinem Raum.

Tertiärgebäude

Tertiärgebäude
Industrie- und Logistikgebäude

Industrie- und Logistikgebäude
Gebäude für die Gastronomie

Gebäude für die Gastronomie
Überdachte Parkplätze

Überdachte Parkplätze

  • Beschreibung

  • Maße

  • Dokumentation

  • Öffentlicher Preis

  • Software

  • Referenzen

Komfort- / Rauchabsaugung: 1.000 bis 180.000 m3/ h.
Druck: 3.600 Pa.
14 Größen: 315/355/400/450/500/560/630/710/800/900/1000/1120/1250/1400.
Konstruktion
  • Karosserie mit einer Grundierung durch Kataphorese behandelt, dann eine Polyurethanfarbe RAL 7045.
  • Hocheffizienter Radialventilator mit einem Einlass und geringem Geräuschpegel.
  • Reaktionsturbine. Durchfluss- / Druckkurve, die eine kleine Durchflussschwankung ermöglicht, wenn die Druckabfälle variieren.
  • Rad direkt am Ende der Motorwelle montiert, Motor mit auf einem Stuhl befestigten Beinen.
  • Schwenkbare Spirale bis Größe 630 inklusive.
SA F400
  • Manuelle Drosselklappe zur Durchflussregelung, optionaler Spanngriff.
  • Genehmigt F400. Positioniert auf der Auslassseite.
  • Ermöglicht die Reduzierung des Durchflusses und die Einstellung des Arbeitspunkts.
Motorisierung
  • Wechselstrommotor IE3 1 Drehzahl dreiphasig B3, Schutzart IP55 Klasse F, variable Frequenz optional:
    • 2, 4 oder 6 Pole dreiphasig 230 / 400V 50Hz bis Motorgröße 112.
    • 2, 4 oder 6 Pole dreiphasig 400 / 690V 50Hz über Größe 112.

Auswahl der Rauchabzugsventilatoren

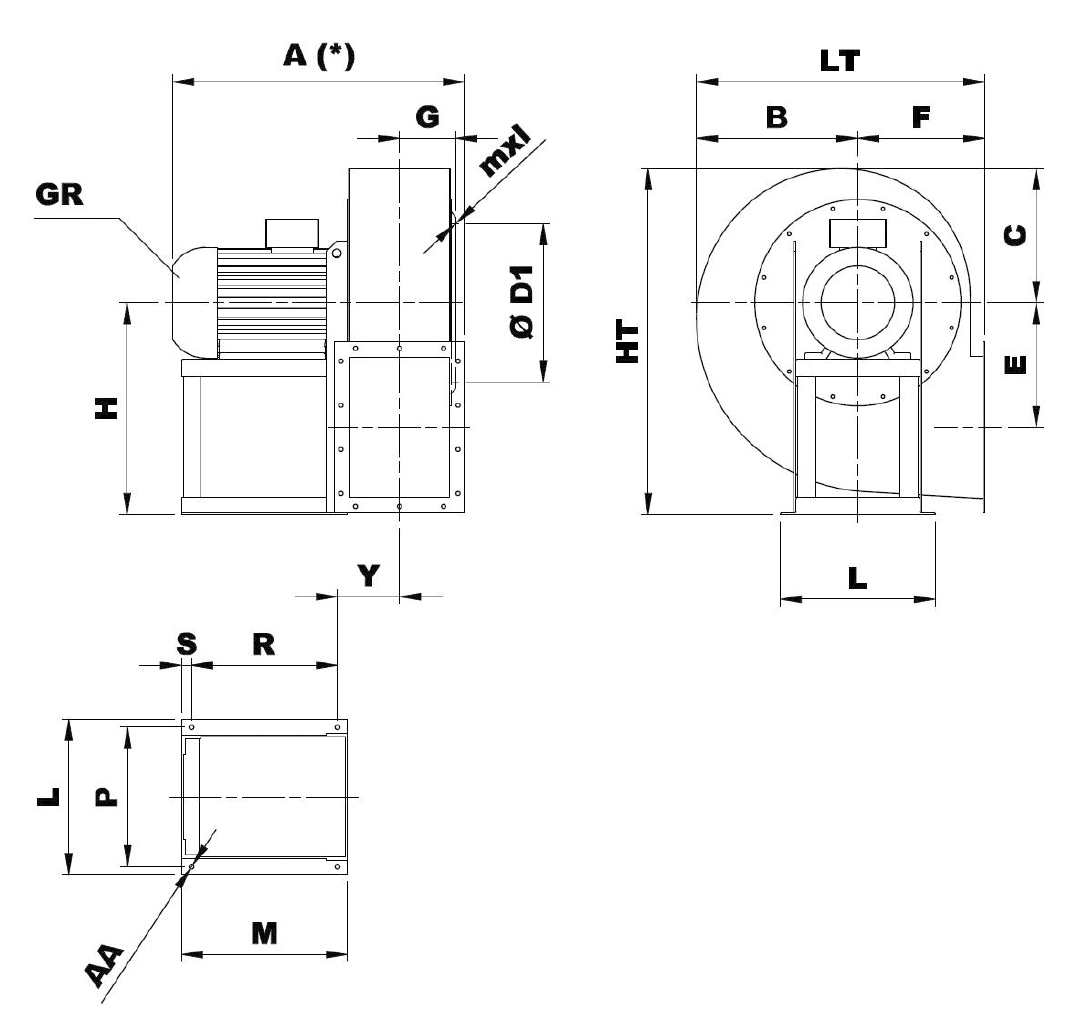

FR F400 Größen 315 bis 500


Typ Fan
Fan Motor GR A* B C ØD1 E F G H
H1 H2 H3
FR 311/2 N4A 90L2 550 300 260 366 196 225 116 400 225 400
FR 311/4 N4A 63B4 460 300 260 366 196 225 116 400 225 400
FR 351/2 N4A 100LA2 610 340 295 405 215 255 129 450 255 450
FR 351/4 N4A 71B4 515 340 295 405 215 255 129 450 255 450
FR 401/2 N4A 132SA2 735 375 330 448 243 285 146 500 285 500
FR 401/4 N4A 80A4 570 375 330 448 243 285 146 500 285 500
FR 402/2 N4A 112M2 680 375 330 448 243 285 146 500 285 500
FR 451/2 N4A 160MB2 860 425 370 497 273 320 162 560 320 560
FR 451/4 N4A 90S4 640 425 370 497 273 320 162 560 320 560
FR 452/2 N4A 132SB2 770 425 370 497 273 320 162 560 320 560
FR 452/4 N4A 80B4 600 425 370 497 273 320 162 560 320 560
FR 501/2 N4A 160L2 900 470 410 551 301 360 182 600 360 600
FR 501/4 N4A 100LA4 715 470 410 551 301 360 182 600 360 600
FR 501/6 N4A 80B6 640 470 410 551 301 360 182 600 360 600
FR 502/2 N4A 160M2 900 470 410 551 301 360 182 600 360 600
FR 502/4 N4A 90L4 680 470 410 551 301 360 182 600 360 600
FR 502/6 N4A 80B6 640 470 410 551 301 360 182 600 360 600

*Je nach Motortyp

Typ Fan Basis
Fan Motor GR HT mxl Y LT L P M R S ØAA
FR 311/2 N4A 90L2 660 M8X20 178 525 260 234 260 183 17 10
FR 311/4 N4A 63B4 660 M8X20 163 525 206 184 184 125 14 10
FR 351/2 N4A 100LA2 745 M8X20 154 595 324 289 295 249 23 12
FR 351/4 N4A 71B4 745 M8X20 176 595 225 203 215 156 14 10
FR 401/2 N4A 132SA2 830 M8X20 170 660 372 337 360 314 23 12
FR 401/4 N4A 80A4 830 M8X20 192 660 225 203 225 166 14 100
FR 402/2 N4A 112M2 830 M8X20 170 660 324 289 310 264 23 12
FR 451/2 N4A 160MB2 930 M8X25 193 745 440 395 470 414 28 14
FR 451/4 N4A 90S4 930 M8X25 225 745 260 234 260 183 17 10
FR 452/2 N4A 132SB2 930 M8X25 188 745 372 337 360 314 23 12
FR 452/4 N4A 80B4 930 M8X25 210 745 225 203 225 166 14 10
FR 501/2 N4A 160L2 1010 M8X25 213 830 440 395 470 414 28 14
FR 501/4 N4A 100LA4 1010 M8X25 208 830 324 289 295 249 23 12
FR 501/6 N4A 80B6 1010 M8X25 230 830 225 203 225 166 14 10
FR 502/2 N4A 160M2 1010 M8X25 213 830 440 395 470 414 28 14
FR 502/4 N4A 90L4 1010 M8X25 245 830 260 234 260 183 17 10
FR 502/6 N4A 80B6 1010 M8X25 230 830 225 203 225 166 14 10

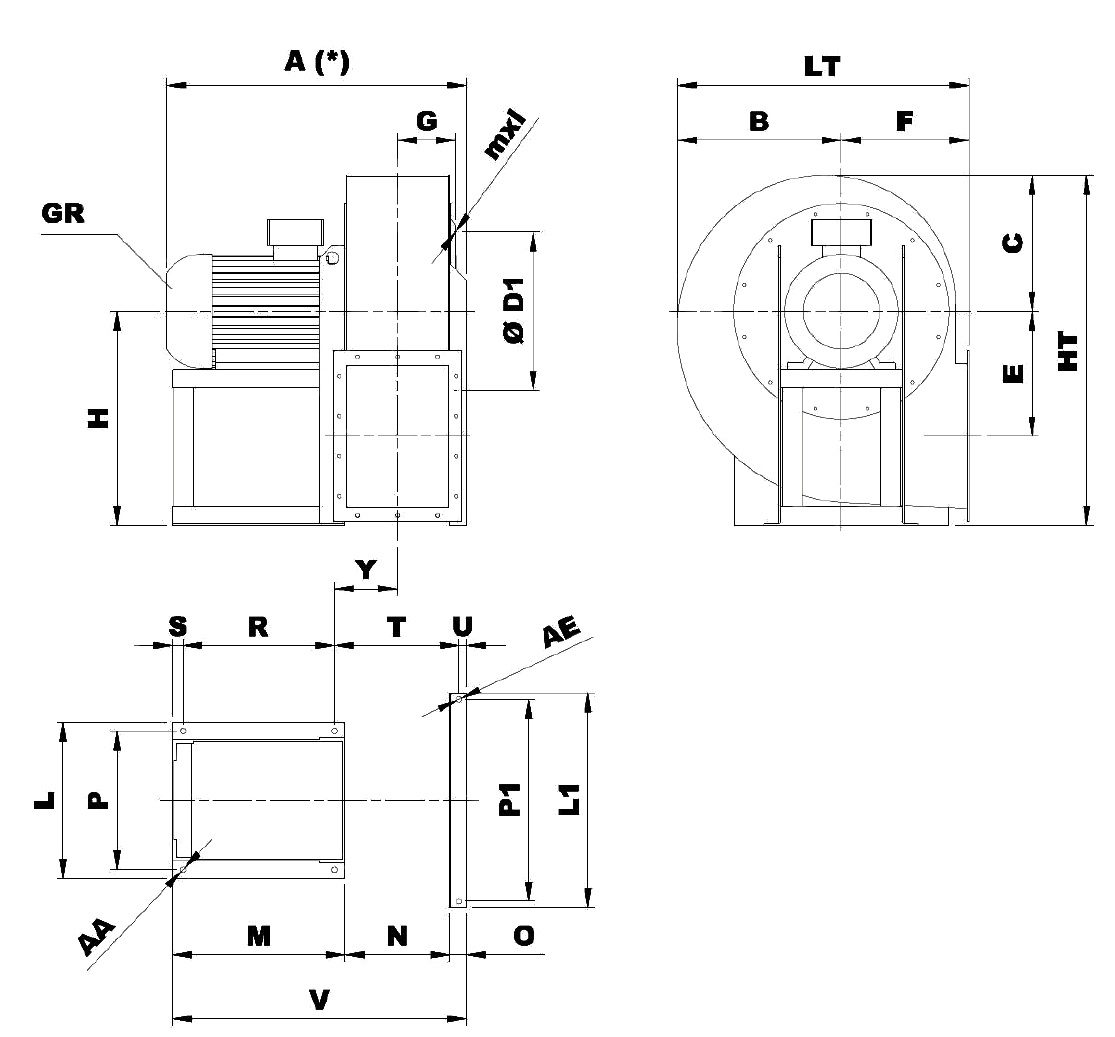

FR F400 Größen 560 bis 630



Typ Fan
Fan Motor GR A* B C ØD1 E F G H HT mxl Y LT
H1 H2 H3
FR 561/4 N4A 112M4 810 525 455 629 331 400 207 670 400 670 1125 M8X30 229 925
FR 561/6 N4A 90L6 735 525 455 629 331 400 207 670 400 670 1125 M8X30 266 925
FR 562/4 N4A 100LB4 770 525 455 629 331 400 207 670 400 670 1125 M8X30 229 925
FR 562/6 N4A 90S6 735 525 455 629 331 400 207 670 400 670 1125 M8X30 266 925
FR 631/4 N4A 132MA4 915 590 515 698 375 450 232 750 450 750 1265 M8X30 255 1040
FR 631/6 N4A 112M6 855 590 515 698 375 450 232 750 450 750 1265 M8X30 255 1040
FR 632/4 N4A 132SA4 915 590 515 698 375 450 232 750 450 750 1265 M8X30 255 1040
FR 632/6 N4A 100LA6 815 590 515 698 375 450 232 750 450 750 1265 M8X30 255 1040

*Je nach Motortyp

Typ Basis
Fan Motor GR L P L1 P1 M N O R S T U V ØAA ØAE
FR 561/4 N4A 112M4 324 289 672 632 310 410 52 264 23 462 23 772 12 17
FR 561/6 N4A 90L6 260 234 672 632 260 410 52 183 17 499 23 722 10 12
FR 562/4 N4A 100LB4 324 389 672 632 295 410 52 249 23 462 23 757 12 17
FR 562/6 N4A 90S6 260 234 672 632 260 410 52 183 17 499 23 722 10 12
FR 631/4 N4A 132MA4 372 337 762 702 360 461 52 314 23 513 23 873 12 17
FR 631/6 N4A 112M6 324 289 762 702 310 461 52 264 23 513 23 823 12 17
FR 632/4 N4A 132SA4 372 337 762 702 360 461 52 314 23 513 23 873 12 17
FR 632/6 N4A 100LA6 324 289 762 702 295 461 52 249 23 513 23 808 12 17

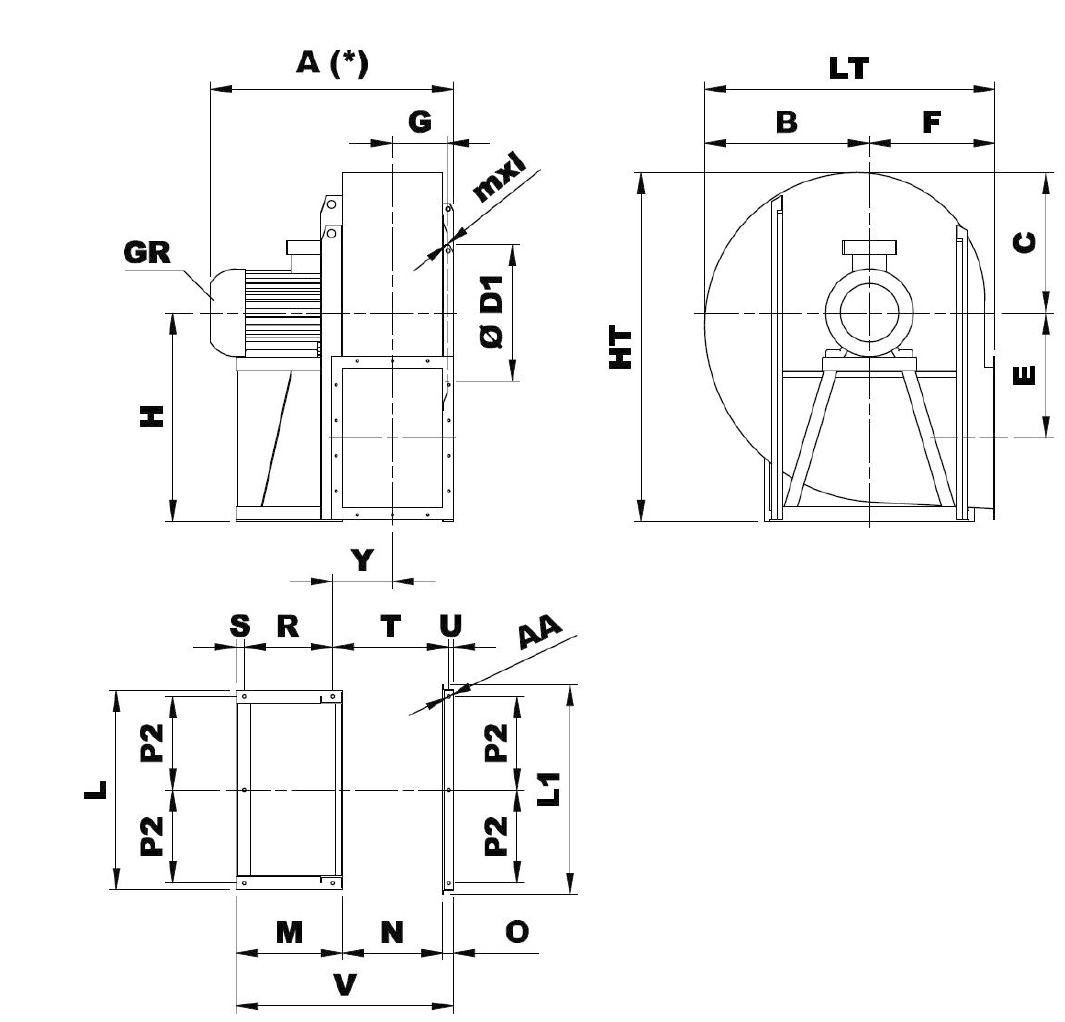

FR F400 Größen 710 bis 1400


Typ Fan
Fan Motor GR A* B C ØD1 E F G H HT mxl Y LT
H1 H2 H3
FR 711/4 N4A 160L4 1065 665 565 775 431 500 258 670 500 850 1415 M10X30 314 1165
FR 711/6 N4A 132MA6 980 665 565 775 431 500 258 670 500 850 1415 M10X30 314 1165
FR 712/4 N4A 160M4 1065 665 565 775 431 500 258 670 500 850 1415 M10X30 314 1165
FR 712/6 N4A 132SA6 980 665 565 775 431 500 258 670 500 850 1415 M10X30 314 1165
FR 801/4 N4A 180L4 1230 740 630 861 482 560 290 750 560 950 1580 M10X30 345 1300
FR 801/6 N4A 160M6 1130 740 630 861 482 560 290 750 560 950 1580 M10X30 345 1300
FR 802/4 N4A 180M4 1230 740 630 861 482 560 290 750 560 950 1580 M10X30 345 1300
FR 802/6 N4A 132MB6 1045 740 630 861 482 560 290 750 560 950 1580 M10X30 345 1300
FR 901/4 N4A 225M4 1390 830 705 958 543 630 321 850 630 1060 1765 M10X30 379 1460
FR 901/6 N4A 180L6 1300 830 705 958 543 630 321 850 630 1060 1765 M10X30 379 1460
FR 902/4 N4A 225S4 1390 830 705 958 543 630 321 850 630 1060 1765 M10X30 379 1460
FR 902/6 N4A 160L6 1200 830 705 958 543 630 321 850 630 1060 1765 M10X30 379 1460
FR 1001/4 N4A 280S4 1700 935 795 1067 610 710 361 950 710 1180 1975 M10X30 413 1645
FR 1001/6 N4A 200L6 1435 935 795 1067 610 710 361 950 710 1180 1975 M10X30 413 1645
FR 1002/4 N4A 250M4 1530 935 795 1067 610 710 361 950 710 1180 1975 M10X30 413 1645
FR 1002/6 N4A 200LR6 1435 935 795 1067 610 710 361 950 710 1180 1975 M10X30 413 1645
FR 1121/6 N4A 250M6 1640 1065 895 1200 683 800 402 1060 800 1320 2215 M10X30 481 1865
FR 1122/6 N4A 225M6 15574 1065 895 1200 683 800 402 1060 800 1320 2215 M10X30 481 1865
FR 1251/6 N4A 315S6 1895 1180 1005 1337 770 900 451 1180 900 1500 2505 M10X40 530 2080
FR 1252/6 N4A 280M6 1886 1180 1005 1337 770 900 451 1180 900 1500 2505 M10X40 529 2080
FR 1401/6 N4A 315MA6 2005 1365 1115 1491 854 1000 506 1320 1000 1700 2815 M10X40 604 2365
FR 1402/6 N4A 315M6 2005 1365 1115 1491 854 1000 506 1320 1000 1700 2815 M10X40 604 2365

*Je nach Motortyp

Typ Basis
Fan Motor GR L L1 M N O P2 R S T U V ØAA
FR 711/4 N4A 160L4 836 896 471 507 60 386 372 39 600 27 1038 19
FR 711/6 N4A 132MA6 836 896 362 507 60 386 263 39 600 27 929 19
FR 712/4 N4A 160M4 836 896 471 507 60 386 372 39 600 27 1038 19
FR 712/6 N4A 132SA6 836 896 362 507 60 386 263 39 600 27 929 19
FR 801/4 N4A 180L4 926 986 540 569 60 431 441 39 662 27 1169 19
FR 801/6 N4A 160M6 926 986 471 569 60 431 372 39 662 27 1100 19
FR 802/4 N4A 180M4 926 986 540 569 60 431 441 39 662 27 1169 19
FR 802/6 N4A 132MB6 926 986 362 569 60 431 263 39 662 27 991 19
FR 901/4 N4A 225M4 1026 1086 540 638 60 481 441 39 731 27 1238 19
FR 901/6 N4A 180L6 1026 1086 543 638 60 481 441 39 731 27 1238 19
FR 902/4 N4A 225S4 1026 1086 540 638 60 481 441 39 731 27 1238 19
FR 902/6 N4A 160L6 1026 1086 540 638 60 481 441 38 731 27 1238 19
FR 1001/4 N4A 280S4 1128 1188 690 715 60 528 590 45 803 27 1465 19
FR 1001/6 N4A 200L6 1128 1188 500 715 60 528 400 45 803 27 1275 19
FR 1002/4 N4A 250M4 1128 1188 600 715 60 528 500 45 803 27 1375 19
FR 1002/6 N4A 200LR6 1128 1188 500 715 60 528 400 45 803 27 1275 19
FR 1121/6 N4A 250M6 1268 1348 600 801 80 589 475 45 926 35 1481 24
FR 1122/6 N4A 225M6 1268 1348 540 801 80 589 415 45 926 35 1421 24
FR 1121/6 N4A 315S6 1400 1480 816 898 80 655 691 45 1023 35 1794 24
FR 1252/6 N4A 280M6 1400 1480 690 898 80 655 565 45 1023 35 1668 24
FR 1401/6 N4A 315MA6 1560 1640 800 1007 80 725 645 55 1152 35 1887 24
FR 1402/6 N4A 315M6 1560 1640 800 1007 80 725 645 55 1152 35 1887 24

Schließen Öffnen Detaillierte Spezifikationen

Textkatalogseiten (CT)

CT-FR-F400.pdf In den Warenkorb legen CT-Janv23-FR-F400

Katalogseiten - Andere

Selection-Ventilateurs-desenfumage.pdf In den Warenkorb legen Auswahl - Entrauchungsventilatoren - Jan.23

Schließen Öffnen Installationsanleitung

Installationsanleitung (NT)

NT00000670-FR-F400.pdf In den Warenkorb legen NT00000670-FR-F400-170701

Schließen Öffnen Feuer- / Rauchabsaugungszertifikate

CE-Rauchabzugszertifizierung (CCCE)

CCCE-0086-CPR-659486-FR-F400-190326.pdf In den Warenkorb legen CCCE-0086-CPR-659486-FR-F400-190326 Medien gesperrt

Schließen Öffnen Leistungs- / Umweltzertifikate

ErP Regulatory Sheet (FERP)

pdf In den Warenkorb legen ERP-Blatt FR F400 201208

Schließen Öffnen Verschreibungshilfe

Spezifikationstext (TP)

docx In den Warenkorb legen TP-FR-F400-201214 Medien gesperrt

Schließen Öffnen Handelsdokumente

Handelsbroschüre (FCOM)

pdf In den Warenkorb legen FCOM-Sécurité-Incendie-220902
OPTAIR VVTP
OPTAIR VVTP herunterladen Medien gesperrt
Bei eventuellen Betriebsproblemen senden Sie Ihre Anfrage bitte per E-Mail an optair@vim.fr
VMC RAUCH-AUSPUFF

Durchflussberechnung Belüftung eines geschützten technischen Raums
  • Berechnung auf Basis des Entrauchungsvolumenstroms, der installierten Absaugung, des Kanalnetzes und der Raumbeschaffenheit.
  • Erleichtert die Optimierung der Durchflussraten durch Anpassung der verschiedenen Parameter
  • Auswahl an Lufteinlassgittern oder Jalousien.
  • Zusammenfassung der technischen Datenblätter.
 Fans

Gitter
