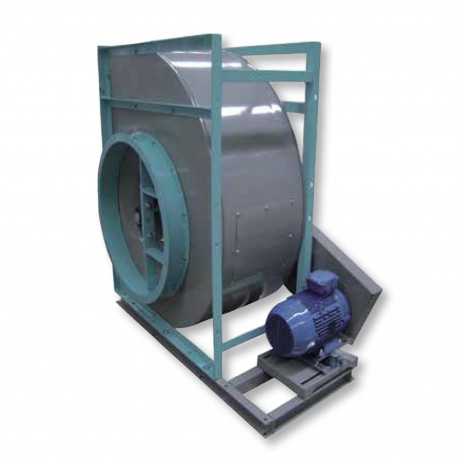

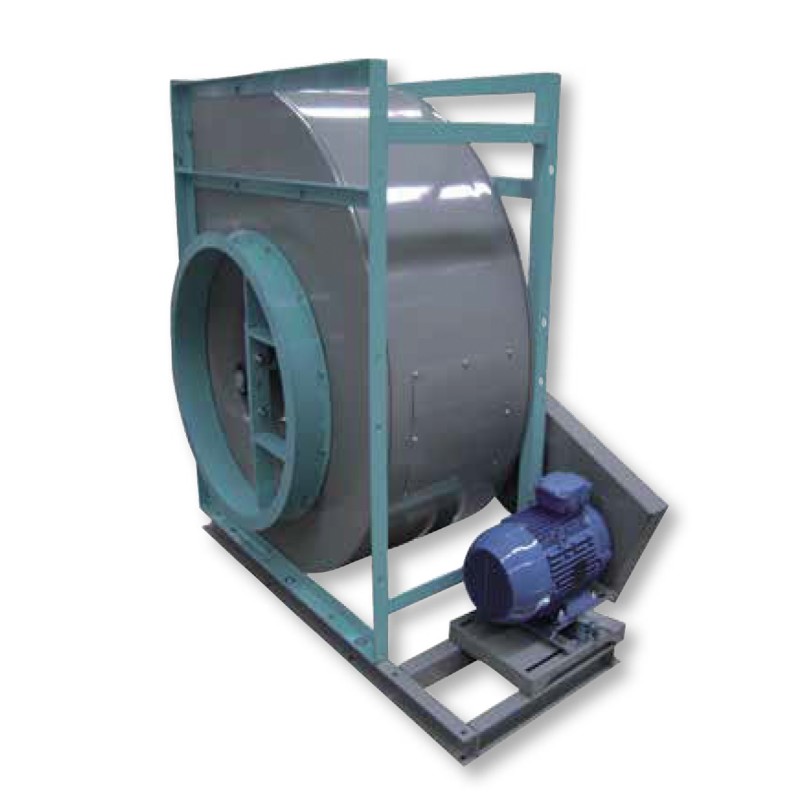

BSP F400
Motorlüfter F400 120
Übertragung - Reaktion - Wechselstrom - Weniger als 55.000 m3 / h
Größer anzeigen
BSP F400
Neues Produkt
 |
ErP 2015 konform - Ventilator |
|
 |
 |
 |
- F400 120 genehmigt
- Robuste Konstruktion
- Elektrisches Zubehör, Relaiskasten
Anwendungen:
Absaugung von Dämpfen und heißen Gasen im Brandfall.
Entnahme abgestandener Luft aus tertiären und industriellen Räumlichkeiten.
Schadstoffgewinnung in Berufsküchen.
Innen- und Außeninstallation.
Ablufttemperatur bis zu 100°C kontinuierlich.
-
Beschreibung
-
Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen
Komfort- / Rauchabsaugung: 1.000 bis 55.000 m3/ h.
Druck: 1800 Pa.
11 Größen: 315/355/400/450/500/560/630/710/800/900/1000.
Die Baureihe ist in nicht zertifizierter Ausführung erhältlich.
Konstruktion
Motorisierung
Druck: 1800 Pa.
11 Größen: 315/355/400/450/500/560/630/710/800/900/1000.
Die Baureihe ist in nicht zertifizierter Ausführung erhältlich.
Konstruktion
- Gehäuse aus kaltgewalztem verzinktem Stahlblech.
- Reaktionsturbine mit einem Einlass aus Stahl, geschützt durch Polyesterfarbe.
- Übertragung durch Riemenscheiben und standardisierte Trapezriemen.
- Schutzhülle aus verzinktem Stahlblech.
- Modelltyp C (Größe 315 bis 630): Lüfterverstärkungsprofile
L-förmig, aus verzinktem Stahl. Mittelschweres Kugellager in einer 3-Speichen-Halterung. - Modell Typ T (Größe 710 bis 1000): L-förmige Lüfterverstärkungsprofile aus Stahl, geschützt durch Polyesterfarbe. Tragrahmen. Kugellager mittlerer Beanspruchung, montiert in einem an der Struktur befestigten Lager
- 4 mögliche Positionen, CW oder CCW Drehung im Uhrzeigersinn nach Wunsch.
- BSP-Lüfter entsprechen der Klasse I, die durch den AMCA 99-2408-60-Standard definiert ist.
Motorisierung
- AC-Motor mit B3-Füßen, IP55, IE2 oder IE3, Klasse F, ohne thermischen Schutz:
- 1 dreiphasige Drehzahl 230 / 400V, 50 / 60Hz (*) bis 3 kW.
- 1 dreiphasige Drehzahl 400 V, 50 Hz über 3 kW.
- 2 dreiphasige Drehzahlen 400 V, 50 Hz (Option).
- Drehstrommotoren mit 1 Drehzahl sind frequenzvariabel.
(*) nach Merkmalen.
Auswahl der Rauchabzugsventilatoren

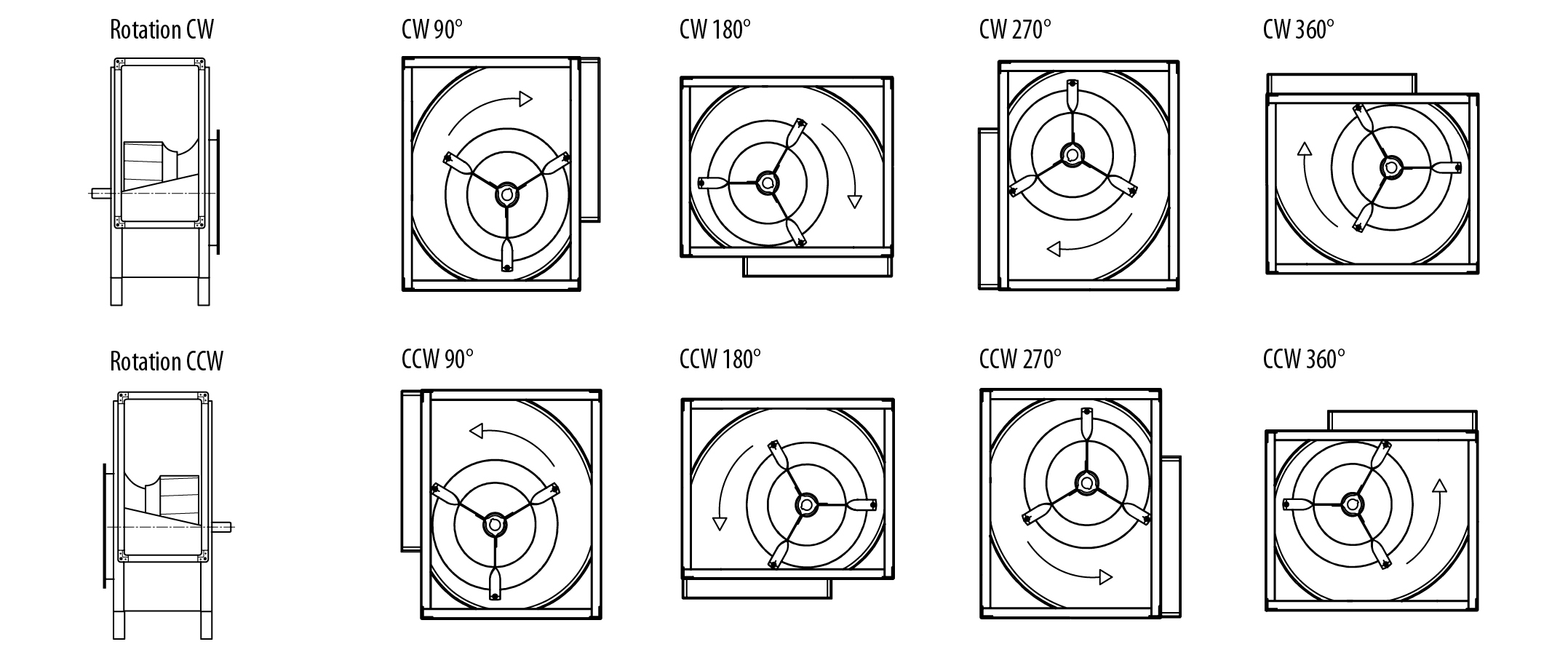

Orientierung
BSP 315 bis 1000

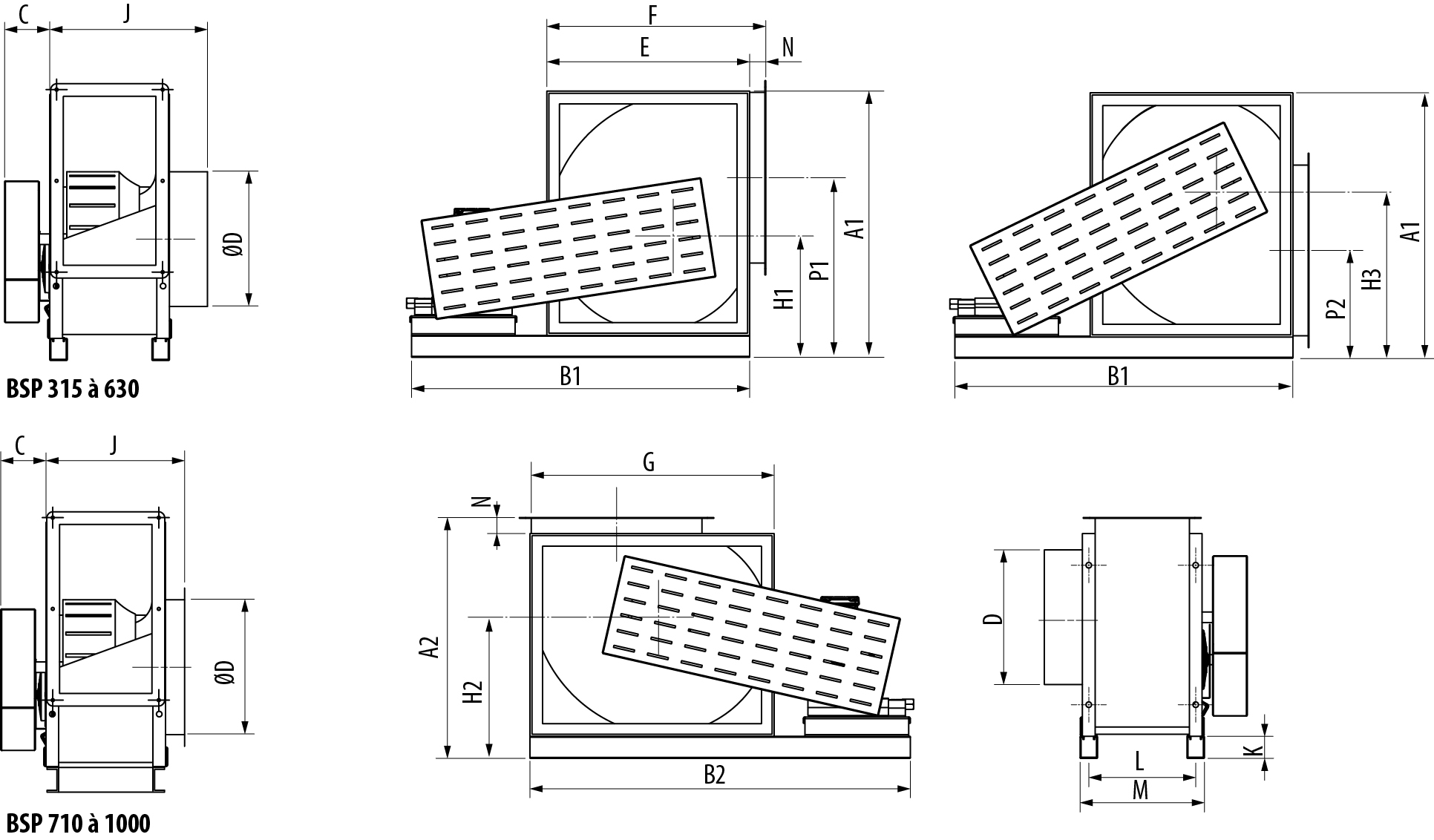

BSP 315 bis 1000
|
Modell |
A1 |
A2 |
B1 |
B2 |
C min |
C max |
D |
E |
F |
G |
H1 |
H2 |
H3 |
J |
K |
L |
M |
N |
P1 |
P2 |
|
+/- 15 mm |
||||||||||||||||||||
|
315 |
630 |
570 |
900 |
1000 |
120 |
200 |
315 |
480 |
518 |
578 |
287 |
334 |
343 |
373 |
52 |
253 |
283 |
38 |
431 |
257 |
|
355 |
706 |
630 |
1000 |
1100 |
120 |
200 |
355 |
548 |
578 |
654 |
317 |
370 |
389 |
407 |
52 |
287 |
327 |
30 |
486 |
284 |
|
400 |
788 |
702 |
1000 |
1100 |
120 |
200 |
400 |
612 |
650 |
736 |
351 |
412 |
437 |
434 |
52 |
314 |
354 |
38 |
540 |
310 |
|
450 |
879 |
778 |
1100 |
1200 |
120 |
200 |
450 |
671 |
726 |
827 |
388 |
456 |
491 |
468 |
52 |
348 |
388 |
45 |
600 |
341 |
|
500 |
970 |
852 |
1200 |
1300 |
120 |
200 |
500 |
750 |
800 |
918 |
427 |
500 |
543 |
505 |
52 |
385 |
425 |
50 |
656 |
376 |
|
560 |
1082 |
944 |
1300 |
1400 |
120 |
200 |
560 |
844 |
892 |
1030 |
472 |
554 |
610 |
553 |
52 |
433 |
483 |
48 |
732 |
416 |
|
630 |
1209 |
1050 |
1400 |
1600 |
120 |
200 |
630 |
945 |
998 |
1157 |
524 |
616 |
685 |
603 |
52 |
483 |
533 |
53 |
815 |
458 |
|
710 |
1382 |
1200 |
1600 |
1800 |
120 |
200 |
710 |
1057 |
1120 |
1302 |
610 |
716 |
772 |
649 |
80 |
529 |
579 |
63 |
940 |
536 |
|
800 |
1548 |
1334 |
1700 |
2000 |
120 |
200 |
800 |
1180 |
1254 |
1468 |
679 |
794 |
869 |
703 |
80 |
583 |
633 |
74 |
1052 |
590 |
|
900 |
1728 |
1488 |
1850 |
2150 |
120 |
200 |
900 |
1319 |
1408 |
1648 |
750 |
884 |
978 |
765 |
80 |
645 |
695 |
89 |
1170 |
652 |
|
1000 |
1890 |
1620 |
1950 |
2350 |
120 |
200 |
1000 |
1450 |
1540 |
1810 |
815 |
964 |
1075 |
833 |
80 |
713 |
763 |
90 |
1266 |
722 |
