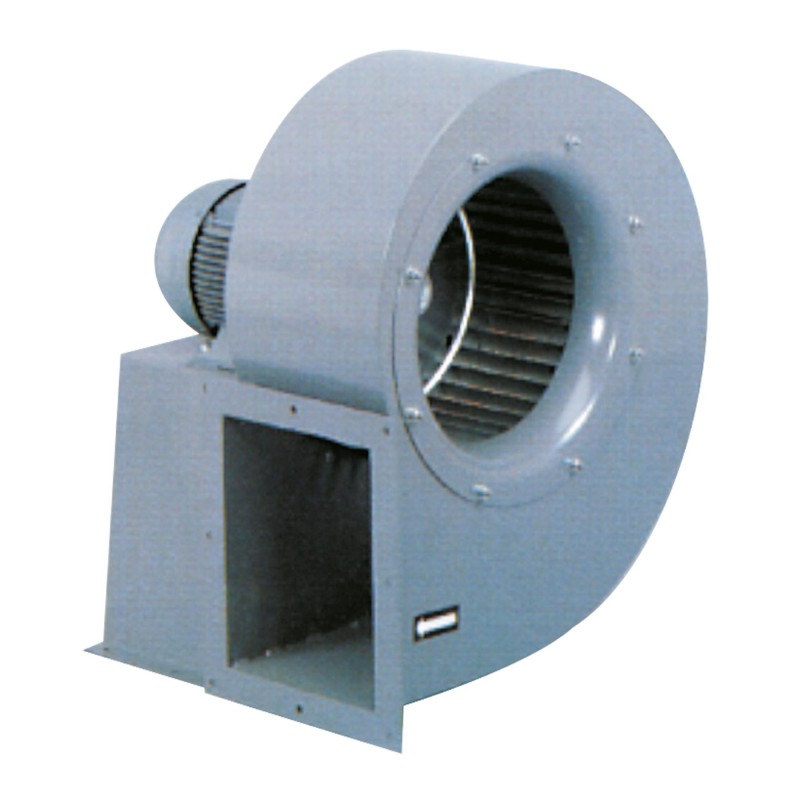

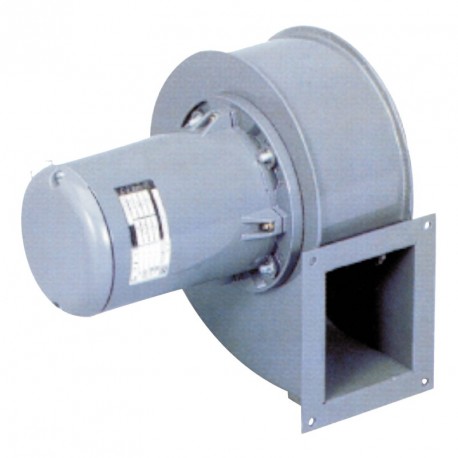

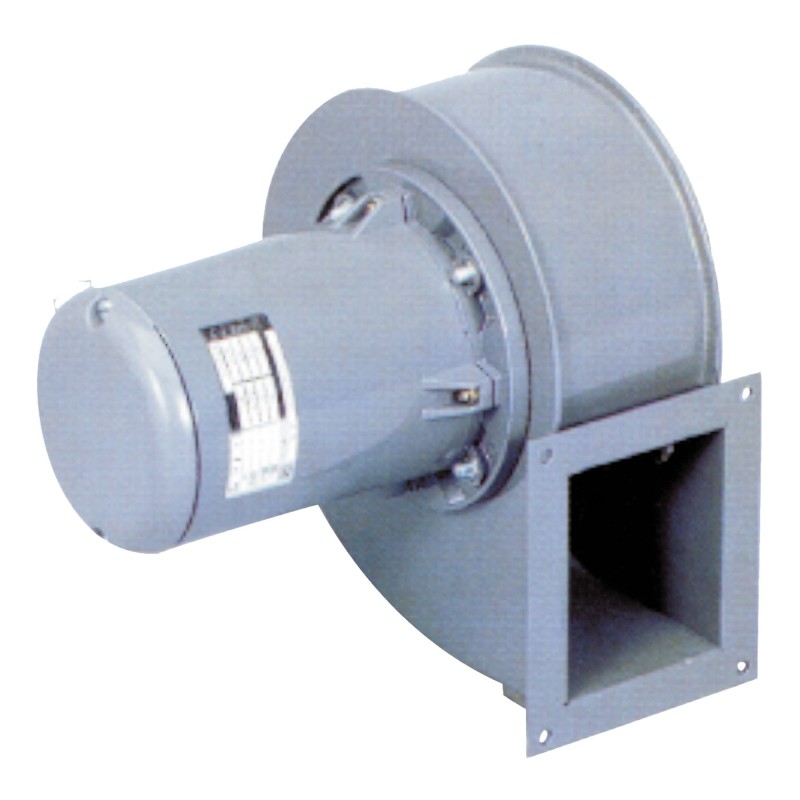

CMB - CMT
Motorisierte Lüfter
Zentrifugen - Wirkung - Heiße Gase < 16 000 m3/h
Größer anzeigen
CMB - CMT
Neues Produkt
 |
ErP nicht anwendbar Lufttemperatur über 100 ° C. |
 |
- Heißgasgewinnung
- Druck bis zu 2.500 Pa
Anwendung
Industrielle Prozesse, Maschinenlüftung.
Motor in direkter Kupplung 2, 4 oder 6 Pole mit einem breiten Druckbereich bis hin zu Installationsarten.
Maximale Temperatur der Abluft im permanenten Modus bei angeschlossener Absaugung:
- Serie 1: von 80 ° C bis 110 ° C je nach technischen Eigenschaften.
- Serie 2 und 3: 150 ° C.
CAD / BIM
-
Beschreibung
-
Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen
Durchfluss von 180 bis 15.900 m3/ h.
3 Serien, 14 Größen, 8 Spiralpositionen.
Konstruktion
Motorisierung
Möglichkeit
Auswahl der technischen Fans
3 Serien, 14 Größen, 8 Spiralpositionen.
Konstruktion
- Einzeleinlassspirale mit Motorstützstuhl der Serien 2 und 3, je nach Ausstattung optional in Serie 1 (MS), aus Stahlblech, geschützt durch graue Epoxid-Polyester-Farbe. Atmosphärische Korrosivitätskategorie C3 gemäß NF EN ISO 12944-2.
- Aktionsturbine aus verzinktem Stahl, in direkter Kopplung mit dem Motor montiert, dynamisch ausgewuchtet nach ISO 1940.
Motorisierung
- Asynchronmotor mit lebenslang gefetteten Kugellagern.
- Serie 1: B14-Flanschmotor, IP44-Klasse B oder IP55-Klasse F, ohne Wärmeschutz:
- 1 einphasige Drehzahl 230V, 50Hz.
- 1 dreiphasige Drehzahl 230 / 400V 50Hz.
- Serie 2: Fußmotor B3, IP55, Klasse F, ohne Wärmeschutz:
- 1 einphasige Drehzahl 230V, 50Hz.
- 1 dreiphasige Drehzahl 230 / 400V 50Hz bis 3 kW.
- 1 dreiphasige Drehzahl 400V 50Hz, über 3 kW.
- Serie 3: Fußmotor B3, IP55, Klasse F, ohne Wärmeschutz:
- 1 dreiphasige Drehzahl 230 / 400V 50Hz bis 3 kW.
- 1 dreiphasige Drehzahl 400V 50Hz, über 3 kW.
- Dreiphasen-IP55-Motoren können durch Frequenzänderung gesteuert werden. Einphasenmotoren sind nicht spannungsvariabel.
Möglichkeit
- Edelstahl 304 oder 316 Version: Kontaktieren Sie uns.
Auswahl der technischen Fans

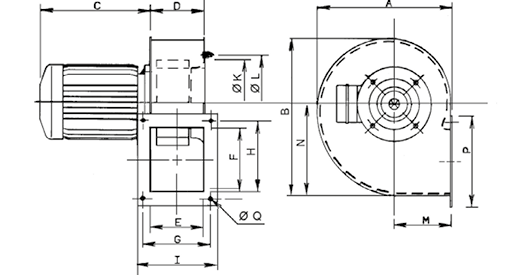

Serie 1
Serie 2
Serie 3
|
Modell |
A |
B |
C max. |
D |
E |
F |
G |
H |
I |
K |
L |
M |
N |
P |
Q |
|
|
2 Pole |
4 Pole |
|||||||||||||||
|
CMB-CMT 120/50 |
180 |
203 |
153 |
153 |
74,5 |
72 |
85 |
92 |
105 |
106 |
113 |
132 |
81 |
116 |
118 |
5.5 |
|
CMB-CMT 140/50 |
222 |
249 |
177 |
153 |
82.5 |
80 |
105 |
105 |
128 |
123 |
144 |
152 |
100 |
147 |
147 |
7 |
|
CMB-CMT 160/60 |
254 |
293 |
207 |
153 |
102.5 |
100 |
120 |
128 |
148 |
153 |
166 |
180 |
109 |
171 |
172 |
7 |
|
CMB-CMT 180/75 |
302 |
347 |
232 |
177 |
117,5 |
115 |
140 |
145 |
170 |
168 |
187,5 |
210 |
128 |
203 |
192 |
9 |
|
CMB-CMT 200/60 |
300 |
347 |
207 |
153 |
107,5 |
105 |
100 |
135 |
128 |
158 |
209 |
230 |
128 |
203 |
152 |
9 |
|
CMB-CMT 200/80 |
321 |
375 |
232 |
207 |
132.5 |
130 |
160 |
160 |
188 |
183 |
209 |
230 |
138 |
222 |
212 |
9 |

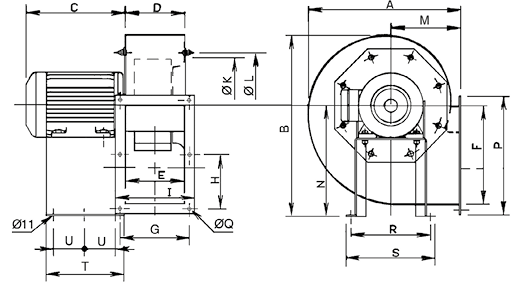

Serie 2
|
Modell |
A |
B |
C max. |
D |
E |
F |
G |
H |
I |
K |
L |
M |
N |
P |
Q |
R |
S |
T |
U |
|
|
2 Pole |
4 Pole |
|||||||||||||||||||
|
CMT 225/90 |
386 |
452 |
248 |
235 |
144 |
140 |
216 |
180 |
128 |
203 |
234 |
256 |
181 |
280 |
279 |
10 |
220 |
250 |
200 |
50 |
|
CMT 250/100 |
425 |
501 |
300 |
248 |
169 |
165 |
250 |
205 |
145 |
228 |
261 |
282 |
197 |
310 |
313 |
10 |
228 |
260 |
225 |
74 |
|
CMT 280/115 |
471 |
553 |
320 |
300 |
184 |
184 |
300 |
220 |
170 |
243 |
293 |
320 |
216 |
340 |
363 |
10 |
245 |
275 |
240 |
95 |
|
CMT 315/130 |
524 |
628 |
320 |
206 |
200 |
320 |
240 |
180 |
263 |
326 |
354 |
238 |
390 |
383 |
11 |
322 |
352 |
230 |
140 |
|

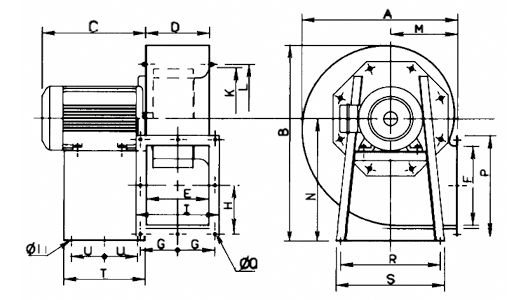

Serie 3
|
Modell |
A |
B |
C max. |
D |
E |
F |
G |
H |
I |
K |
L |
M |
N |
P |
Q |
R |
S |
T |
U |
|
|
4 Pole |
6 Pole |
|||||||||||||||||||
|
CMT 355/145 |
572 |
713 |
390 |
320 |
231 |
228 |
280 |
133 |
159 |
291 |
367 |
394 |
250 |
445 |
343 |
11 |
420 |
450 |
333 |
136,5 |
|
CMT 400/165 |
632 |
796 |
425 |
340 |
254 |
250 |
320 |
150 |
185 |
334 |
413 |
438 |
270 |
495 |
404 |
11 |
402 |
438 |
327 |
133,5 |
|
CMT 450/185 |
709 |
898 |
425 |
340 |
288 |
284 |
360 |
164 |
202 |
368 |
463 |
485 |
302 |
560 |
444 |
11 |
502 |
538 |
340 |
140 |
|
CMT 500/205 |
795 |
984 |
550 |
319 |
315 |
450 |
182,5 |
250 |
409 |
513 |
535 |
345 |
610 |
544 |
11 |
613 |
653 |
435 |
187,5 |
|
