VORAX® PREMIUM G.
Mehrzweckhauben
Einfache Erfassung - Motorisiert
Größer anzeigen

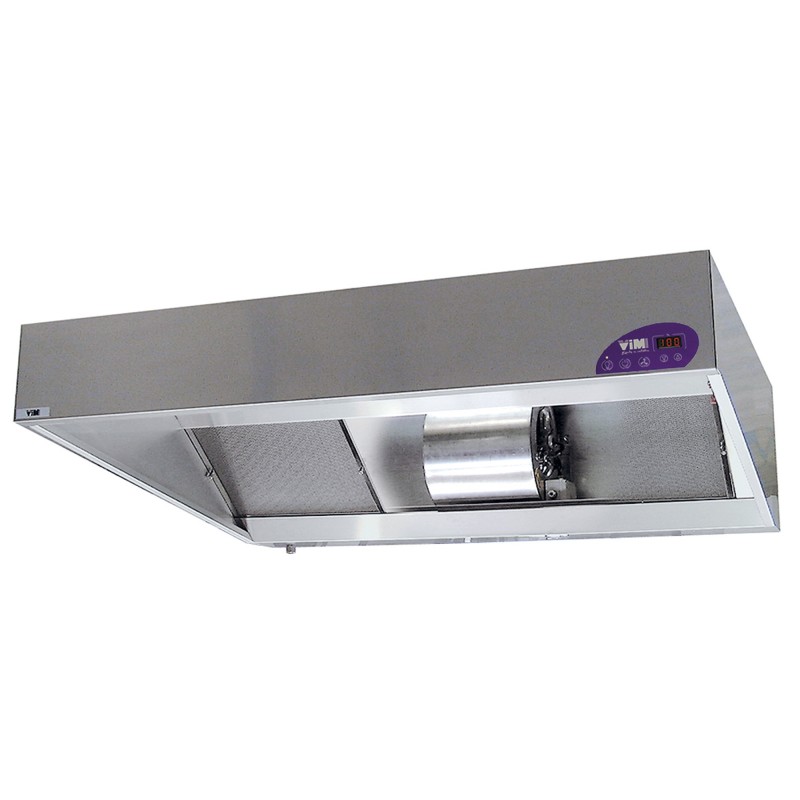

VORAX® PREMIUM G.
Neues Produkt
 |
 |
- Starres und hygienisches Design
- Sichtbare Flächen aus Edelstahl AISI 304L mit gebürstetem SB-Finish
- Ultraflache motorisierte Motorhaube
- Haube mit senkrechten Seiten und reduziertem Visier
- Horizontale oder vertikale Entladung

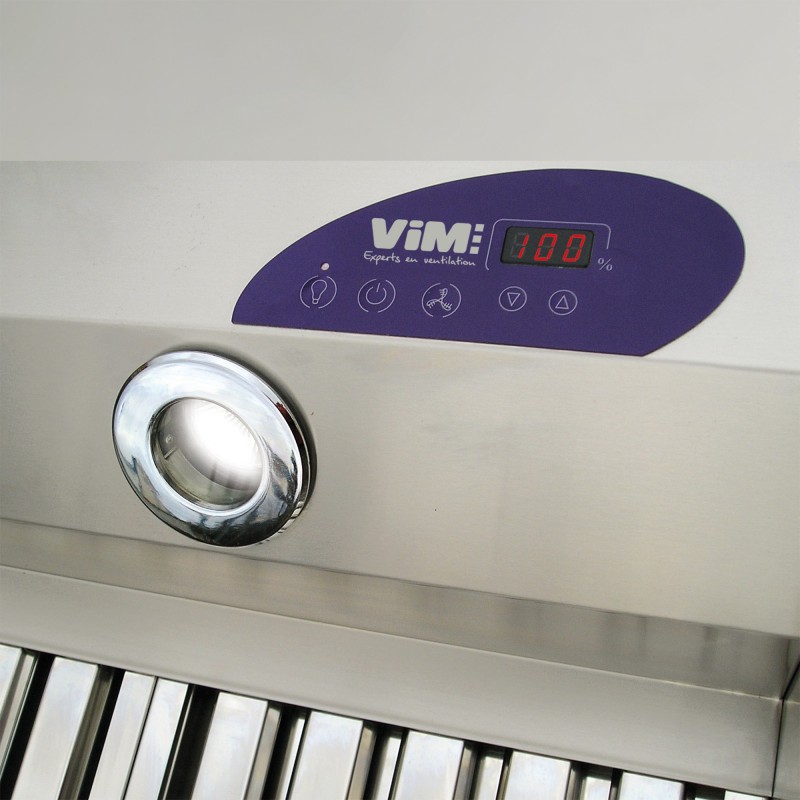

- Elektronische Steuerung (Option)
- Wangen ohne sichtbare Markierung
Anwendung
Erfassung, Extraktion und Filtration von Schadstoffen und Wärme.
Besonders geeignet für Räume mit niedrigen Decken.
Kann leicht in einer offenen Küchenanwendung verborgen werden.
Online bestellen
-
Beschreibung
-
Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen
Einfach hintereinander.
Monoblock-Module mit einer Länge von 1000, 1500, 2000, 2500 und 3000 mm.
Ohne Projektion oder mit Tiefenprojektionen 1000, 1250 und 1500 mm.
Hintere Höhe von 400 mm und vordere Höhe von 220 mm.
2 Motorisierungen: AC 2500 m3/h und ECM 3200 m3/h.
Abmessungen und Oberflächen identisch mit dem VORAX® PREMIUM Modell.
Kapuze
Monoblock-Module mit einer Länge von 1000, 1500, 2000, 2500 und 3000 mm.
Ohne Projektion oder mit Tiefenprojektionen 1000, 1250 und 1500 mm.
Hintere Höhe von 400 mm und vordere Höhe von 220 mm.
2 Motorisierungen: AC 2500 m3/h und ECM 3200 m3/h.
Abmessungen und Oberflächen identisch mit dem VORAX® PREMIUM Modell.
Kapuze
- Haube mit reduzierter Visierhöhe.
- Selbsttragende Konstruktion ohne sichtbare Befestigung oder scharfe Kanten zur Reinigung ohne Schnittgefahr.
- Seitliche Verstärkungen aus 15/10th verzinktem Stahl Höhe 50 mm, in die Haube integriert, um Steifigkeit zu gewährleisten.
- Niveauregulierung von der Innenseite der Haube und der aufsteckbaren Befestigungsabdeckungen.
- Sichtbare Flächen aus austenitischem Edelstahl AISI 304L (1.4307) mit gebürstetem SB-Finish.
- Rück- und Oberseite aus verzinktem Stahl.
- Wangen ohne sichtbare Spuren wie Nieten und Nieten.
- Standardfilter für verzinkte Medien, M0 Edelstahlrahmen 397x472x25 mm.
- Verschlussplatten aus Edelstahl.
- Perimeterrinne.
- Spülung und Stopfen aus rostfreiem Stahl - 1/2 ”Gasgewinde.
- Doppelter Einlassventilator mit externem Rotormotor in der Turbine.
- IP 44 Klasse F Motor, 220-240 / 50Hz Mono mit Klixon-Wärmeschutz (gemäß Art. CH 32).
- IP55 wasserdichter elektrischer Anschlusskasten.
- Horizontale oder vertikale Entladung (Standard), die vor Ort durch Vertauschen der Befestigungsklappe geändert werden kann.
- 2 Motorisierungen: AC 2500 m3/h und ECM 3200 m3/h.
- Kiste in wärmeschrumpfbarem Film.
- Außenflächen aus Edelstahl durch PVC-Folie geschützt.
25 mm Filter - Optionale Beleuchtung - Empfohlene Ferrulenplatten Ø 315 und 355
|

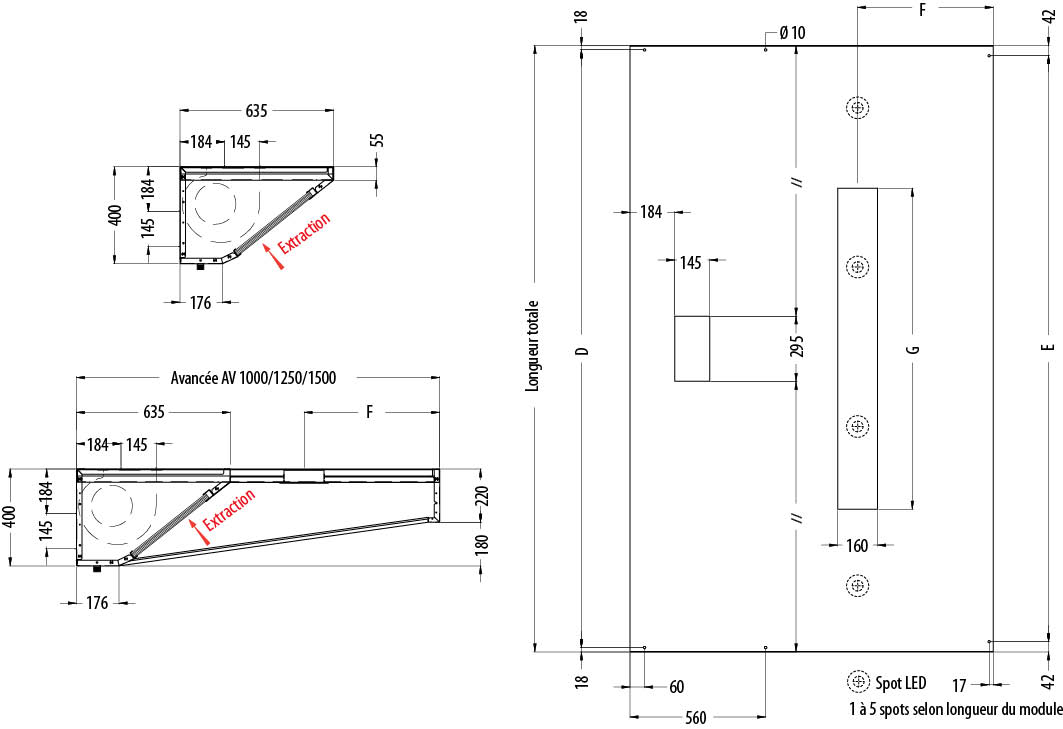

Modul |
Gesamtlänge* |
Länge Aufnahme |
Anzahl der Abzugsöffnungen |
D |
E |
Fortgeschrittene 1000 |
Fortgeschrittene 1250 |
Fortgeschrittene 1500 |
|||
|
F |
G |
F |
G |
F |
G |
||||||
|
1000 |
1004 |
1000 |
1 |
968 |
920 |
185 |
655 |
310 |
655 |
560 |
655 |
|
1500 |
1504 |
1500 |
1 |
1468 |
1420 |
185 |
1265 |
310 |
1265 |
560 |
1265 |
|
2000 |
2004 |
2000 |
1 |
1968 |
1920 |
185 |
1265 |
310 |
1265 |
560 |
1265 |
|
2500 |
2504 |
2500 |
1 |
2468 |
2420 |
185 |
1265 |
310 |
1265 |
560 |
1265 |
|
3000 |
3004 |
3000 |
1 |
2968 |
2920 |
185 |
1265 |
310 |
1265 |
560 |
1265 |
* Gesamtlänge der zusammengebauten Module: 3504, 4004, 4504, 5004, 5504, 6004
Detaillierte Spezifikationen
Textkatalogseiten (CT)
Öffentlicher Tarifpreis
Preiskatalogseiten (CP)
Installationsanleitung
Installationsanleitung (NT)
Elektro- / ATEX-Zertifikate
Elektrische CE-Erklärungen (DCCE)
Verschreibungshilfe
Spezifikationstext (TP)
Handelsdokumente
Handelsbroschüre (FCOM)
OPTAIR Küche
Laden Sie OPTAIR Cuisine herunter
NEU - Software zur Berechnung von Durchflussmengen und zur Dimensionierung von Dunstabzugshauben in Profiküchen
OPTAIR CUISINE muss komplett neu installiert werden.
Bei eventuellen Betriebsproblemen senden Sie Ihre Anfrage bitte per E-Mail an optair@vim.fr
OPTAIR CUISINE muss komplett neu installiert werden.
Bei eventuellen Betriebsproblemen senden Sie Ihre Anfrage bitte per E-Mail an optair@vim.fr
 |
|
DEMEURE DE PRESTIGE LA COQUILLADE - GARGAS
Unabhängiges kommerzielles Catering
84 - Vaucluse
Année : 2008
Maître d'ouvrage : SCI LA COQUILLADE
Installateur : FROID CUISINE INDUSTRIE (dep. 84)
Installierte Produkte:
↑
