PILOT HC
Management System
Rauchabsaugung in Kollektivwohnungen
Größer anzeigen
PILOT HC
Neues Produkt
- Reagiert auf das Dekret vom 31.01.86
- Kann 2 Townships mit 16 Stockwerken verarbeiten
- Vereinfachte Wartung und Fehlerbehebung - Fehlerdiagnose an jeder Bodenbox.
- Einsparungen bei Kabellängen und Verkabelungszeit
Anwendung
Rauchabsaugung aus kollektiven Wohngebäuden am 3th Familie B und 4th Familie.
Komplettes System zur Steuerung des Rauchabzugs aus den gemeinsamen Verkehrswegen von Wohngebäuden gemäß den Bestimmungen des Dekrets vom 31. Januar 1986 und des Dekrets vom 19. Juni 2015.
Online bestellen
-
Beschreibung
-
Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen
Funktion

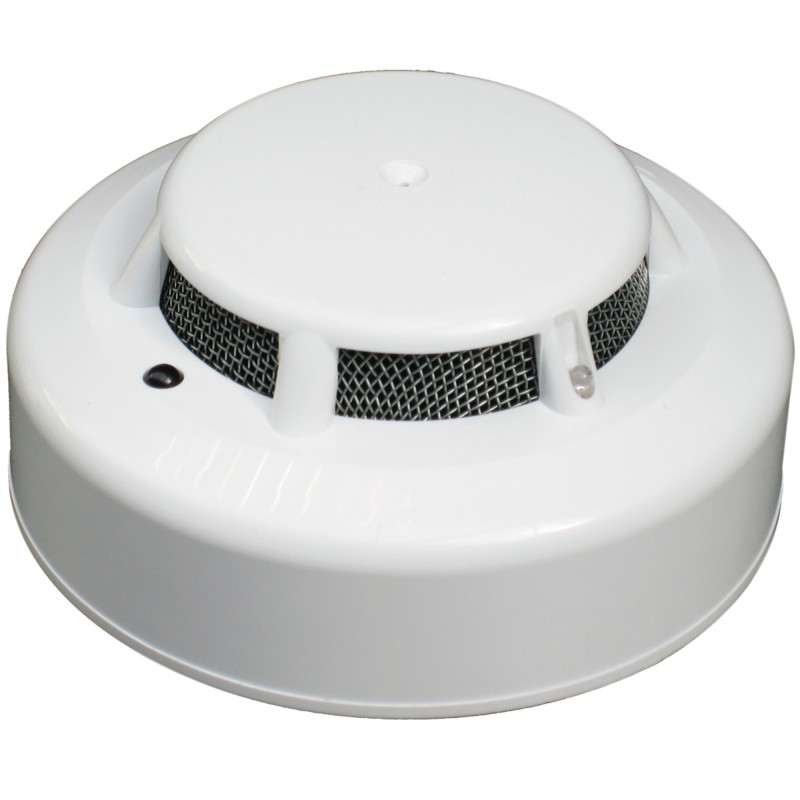

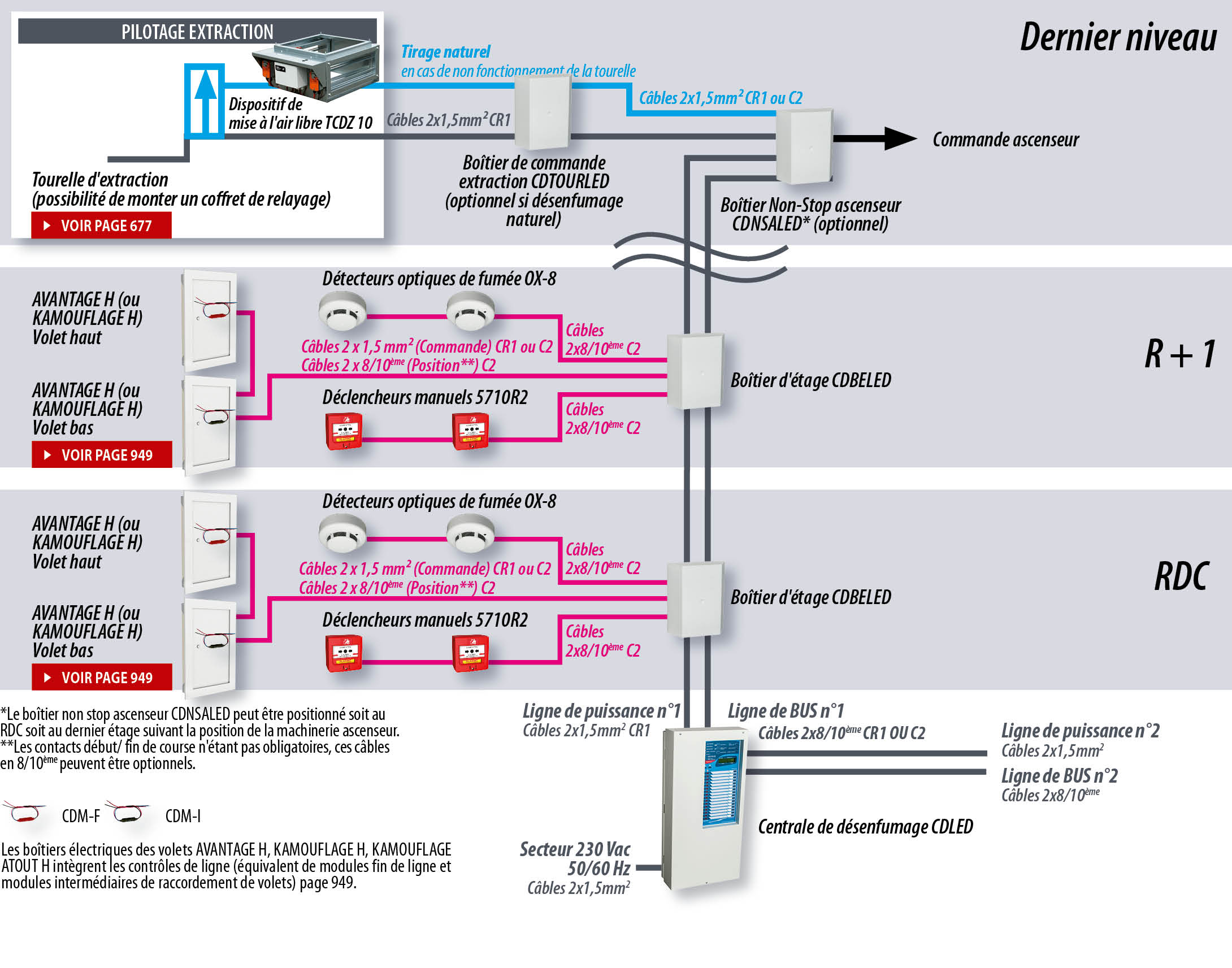

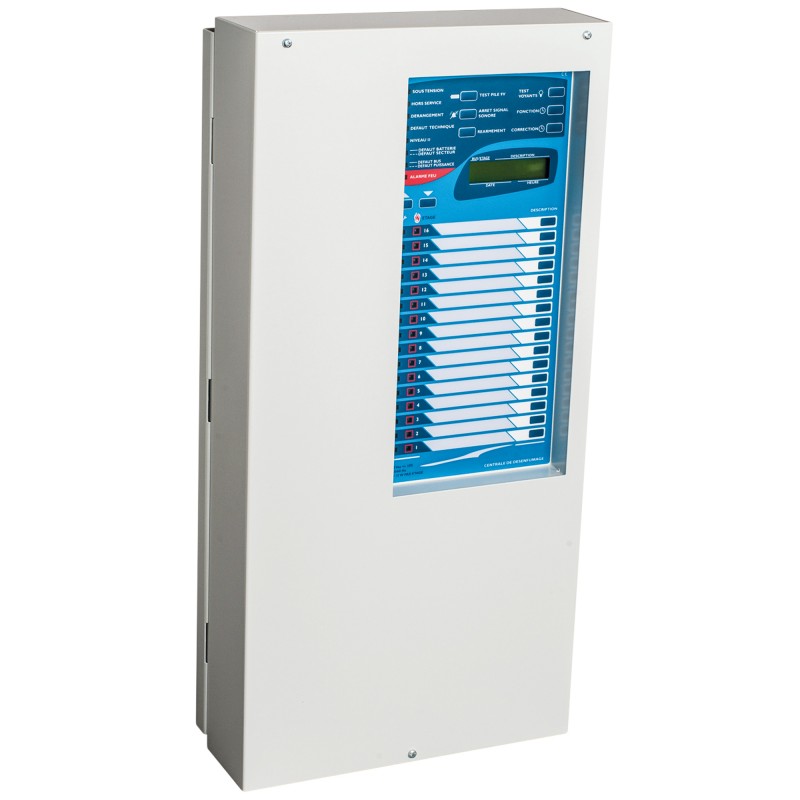

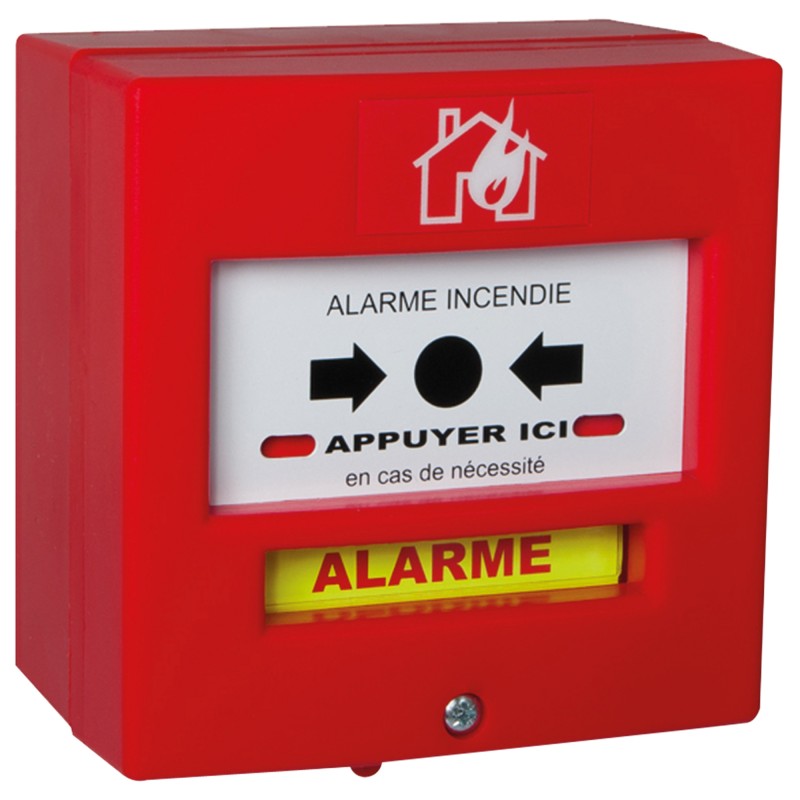

- Die Rauchabsaugung von Gemeinschaftswohngebäuden der 3. Familie B und der 4. Familie wird von einer Rauchabzugszentrale gesteuert CDLED Dieser empfängt verschiedene Alarme (von optischen Rauchmeldern oder manuellen Auslösern) und sendet dann eine Befehlsberechtigung an den Bodentank CDBELED die das Öffnen der Entrauchungsklappen steuert VORTEIL H Oder KAMOUFLAGE H an den Abluft- oder Frischluftzufuhrkanälen angebracht werden.

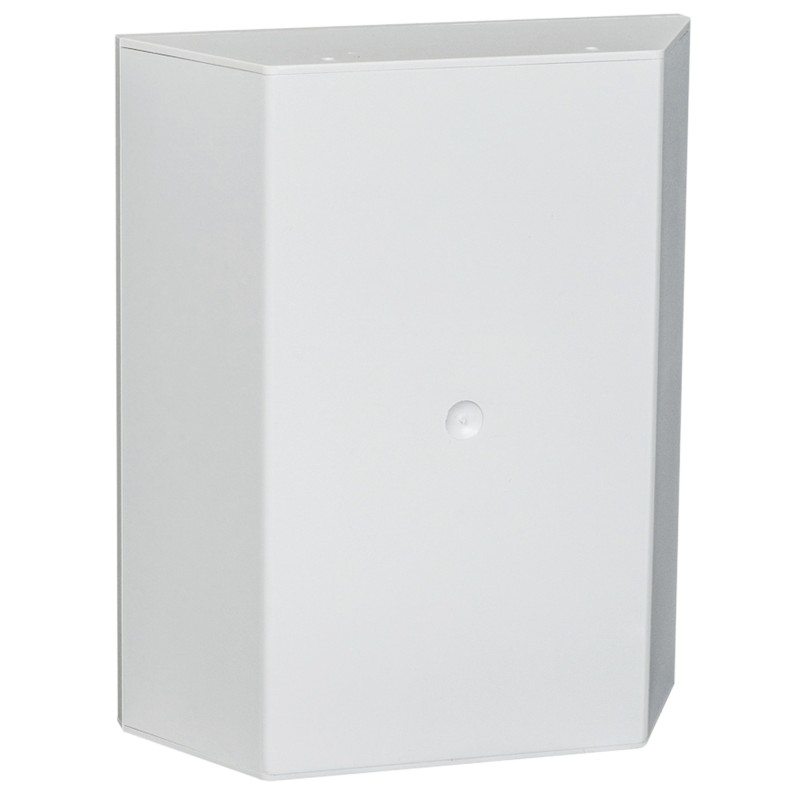

- Auf jeder Ebene ein Bodentank CDBELED empfängt Informationen über den Zustand der verschiedenen Komponenten der Schleife (Positionen von Entrauchungsklappen, Rauchmeldern, manuellen Auslösern usw.) und übermittelt die Rückmeldung über eine „BUS-Leitung“ an die Steuereinheit.
- Zwischen den Bodentanks und der Rauchabzugsanlage befindet sich eine „Stromleitung“.
- Die Steuereinheit kann auch den Start der Absaugventilatoren (TEDH F400/TEDV F400-Turms) über den Absaugsteuerkasten steuern. CDTOURLED. Wenn der Extraktor nicht funktioniert, wird der CDTOURLED aktiviert die Entlüftungsvorrichtung TCDZ 10 (Freimachung eines freien Abschnitts von 20 dm²) gemäß Artikel 37 des Erlasses vom
31. Januar 1986. - Non-Stop-Aufzugskästen CDNSALED (Option) kann hinzugefügt werden, damit der Aufzug trotz einer beschädigten Etage in Betrieb bleibt: Er stoppt nicht auf der beschädigten Etage oder wird gezwungen, im Erdgeschoss anzuhalten.
Detaillierte Spezifikationen
Textkatalogseiten (CT)
Öffentlicher Tarifpreis
Preiskatalogseiten (CP)
Installationsanleitung
Installationsanleitung (NT)
Installationsanleitung (NT) Sonstiges
Leistungs- / Umweltzertifikate
NF-Zertifikat (CNF)
Leistungserklärung (DOP)
Elektro- / ATEX-Zertifikate
Verschreibungshilfe
Spezifikationstext (TP)
Andere Dateien
Andere Dateien
Handelsdokumente
Handelsbroschüre (FCOM)
ZAC DES CAPUCINS ILOT C (7 BATIMENTS) - BREST
Soziales kollektives Wohnen
29 - Finistère
Année : 2016
Maître d'ouvrage : BREST MÉTROPOLE AMÉNAGEMENT
BET Fluides : GRONTMIJ ISATEG
Installateur : TECHNI CHAUFFAGE (dep. 29)
Architecte : BRUNO FORTIER
Installierte Produkte:
