BPF - XPF

Installationszubehör

Schwingungsdämpfende Halterungen und Schienen für Boxen, Lüfter und Klimaanlagen

BPF - XPF Größer anzeigen

BPF - XPF

Installationszubehör


Schwingungsdämpfende Halterungen und Schienen für Boxen, Lüfter und Klimaanlagen


Anwendung

Schwingungsdämpfende Halterungen zur Befestigung am Boden oder Dach von Kästen, Lüftern und Lüftungsgeräten.


  • Beschreibung

  • Maße

  • Dokumentation

  • Öffentlicher Preis

  • Software

  • Referenzen

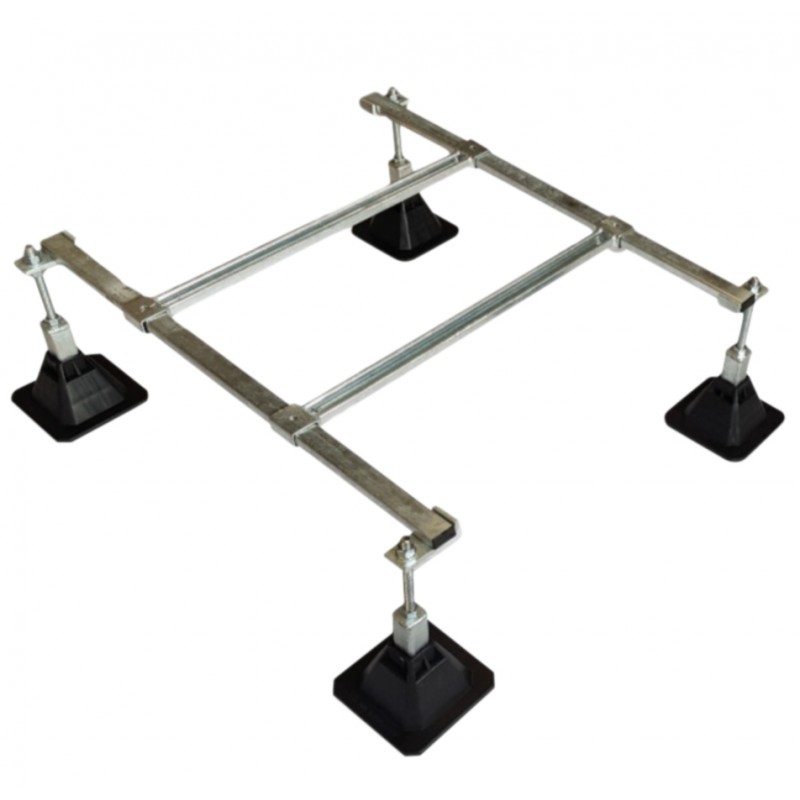

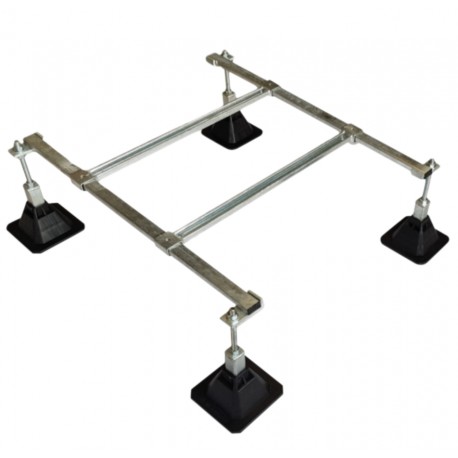

BPF - XPF - Support Plattform
  • Der Tragrahmen BPF 1110 umfasst die Montage von 4 Quadratfuß, 4 Höhenverstellsätzen, 2 Seitenschienen, 2 Schiebearmen und Schrauben.
  • Geeignet für 41x41 Schienen.
  • Schnelle und einfache Montage eines 1000x1150 mm Rahmens.
  • Möglichkeit, eine oder mehrere XPF 1110-Erweiterungen hinzuzufügen.
  • Höhenverstellbar zwischen 250 mm und 450 mm.
  • Empfohlene Verwendungstemperatur: -30 ° C / + 80 ° C.

Optional kann eine 600 mm Verlängerung für die 41x41 mm Schienenbeine bestellt werden.

Quadratfuß
  • Aus Polypropylen, verstärkt mit Glasfaser 300x300 mm.
  • Geeignet für 41x41 Schienen.
  • Recycelte Gummimatte.
  • Erhält die wasserdichte Membran des Daches.

Höhenverstellsatz
  • Lieferung vormontiert.
  • U-Profil 41x41x160 mm, 2,5 mm dick, aus verzinktem Stahl.
  • Gewindestange M24x250 mm, aus verzinktem Stahl.
  • Stützhalterung aus verzinktem Stahl.
  • Muttern und Unterlegscheiben M24 aus verzinktem Stahl, mit einem Schlüssel Nr. 36 festzuziehen.

Seitenschiene
  • U-Profil, 41x41x1100 mm th. 2,5 mm aus verzinktem Stahl.
Schiebearm
  • U-Profil, 41 x 41 x 1150 mm 2,5 mm mit 2 an jedem Ende angeschweißten Käfigen aus verzinktem Stahl.

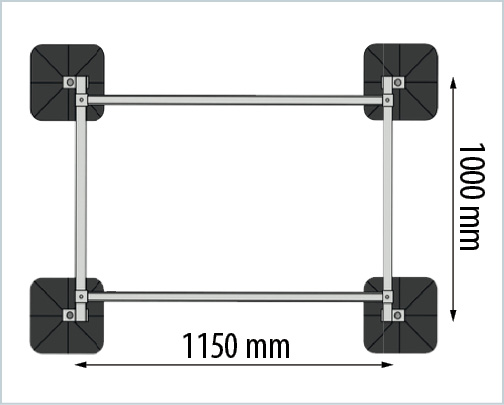

BPF

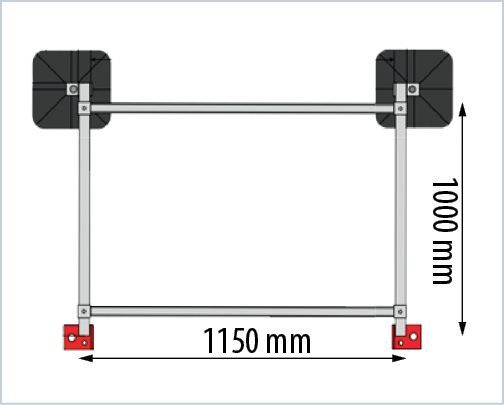

XPF



Bezeichnung Einstellbare Höhe (mm) Strukturgewicht (kg) Max empfohlene Last (kg)
BPF-1110 250 bis 450 32 700
XPF-1110 250 bis 450 26 350
