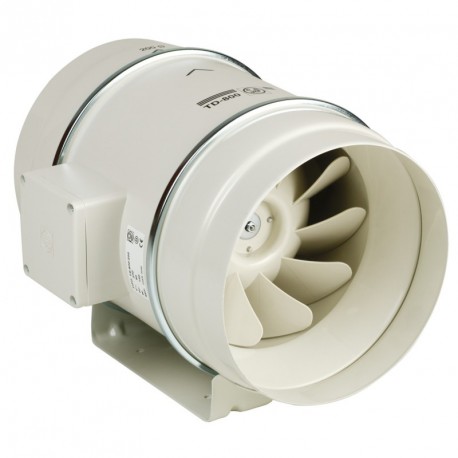

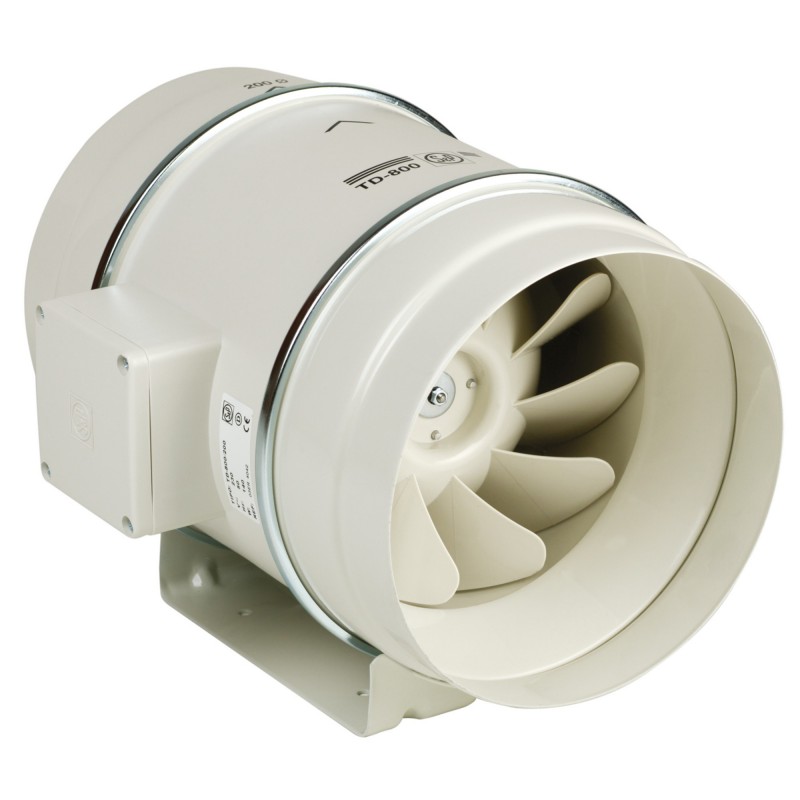

TD - TD ECOWATT®
Inline-Fans
Rohrförmig - zentrifugal
Größer anzeigen
TD - TD ECOWATT®
Neues Produkt
 |
TD 1000/1300/2000: ErP 218-konform - UVNR - 3-Gang-Motor TD 4000/6000: ErP 2018-konform - UVNR TD ECOWATT: ErP 2018-konform - UVNR - variabler EC-Motor |
|
 |
 |
|
- Einfache Installation und Wartung
- Montage in allen Positionen
- Kleiner Fußabdruck
- TD ECOWATT®: ECM-Motor mit geringem Verbrauch
Anwendungen:
Installation an allen Stellen der Luftkanäle.
Inneninstallation.
Temperatur von -40 ° C bis 60 ° C.
-
Beschreibung
-
Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen
TD
Material
Konstruktion
Motorisierung
Auswahl - Standardlüfter
- Durchflussraten von 100 bis 5000 m3/ h.
- 5 Größen in einer Phase: 1000/250; 1300/250; 2000/315; 4000/355; 6000/400.
- 2 Größen in drei Phasen: 4000/355; 6000/400.
- 4 Durchmesser: 250, 315, 355, 400 mm.
- Durchflussraten: von 100 bis 1.600 m3/ h.
- 2 Größen: 1300/250, 2000/315.
- 2 Durchmesser: 250, 315 mm.
Material
- Gehäuse aus Epoxid-Polyester-lackiertem Stahl.
- Aluminiumrad.
Konstruktion

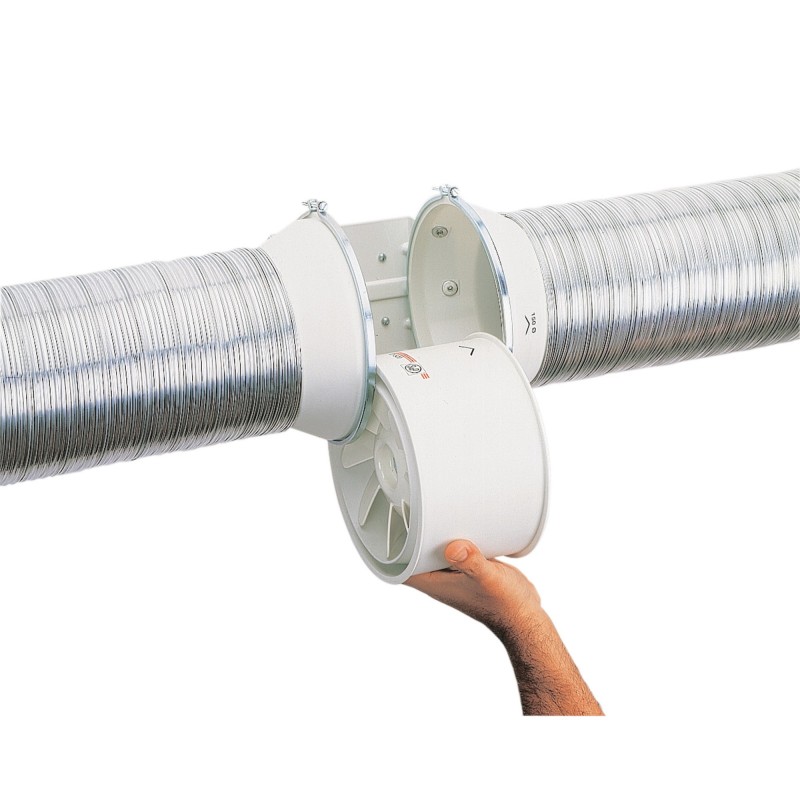

- Bestehend aus 2 abnehmbaren Teilen: Halterung / Motor + Rad
- Einfache Wartung: Eingriff an Motor und Rad ohne Demontage des Luftnetzes.
Motorisierung
- TD 1000 bis 2000: Motoren Einphasig 230V 50 / 60Hz, 3 Gänge, IP44, Klasse B, thermischer Öffnungsschutz (PTO) nicht angeschlossen. Steuerung über 4-Positionen-Drehzahlwähler oder Spannungsspanner.
- TD 4000 und 6000: 1-Gang-Motoren, IP54, Klasse F, thermischer Öffnungsschutz (Zapfwelle) nicht angeschlossen. Stromversorgung: einphasig 230V 50 / 60Hz oder dreiphasig 400V 50Hz. Steuerung durch Spannungs- oder Frequenzvariator.
- TD ECOWATT® : Elektronischer ECM-Kommutierungsmotor, sehr hoher Wirkungsgrad, einphasige 230-V-50/60-Hz-Stromversorgung, Wärmeschutz, der von der Elektronik verwaltet wird.
- Potentiometer im elektrischen Anschlusskasten integriert.
Auswahl - Standardlüfter

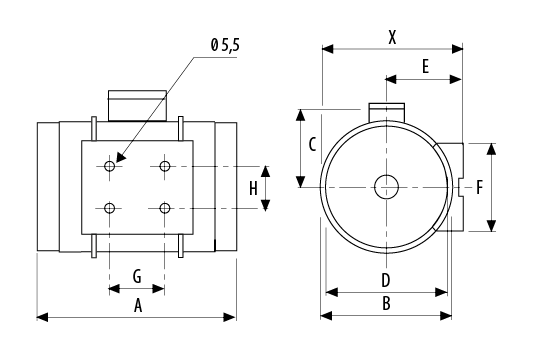

TD 1000 bis 2000
TD ECOWATT® 1300/250, 2000/315
TD 4000 - 6000
TD ECOWATT® 1300/250, 2000/315
|
Modell |
X |
A |
ØB |
C |
ØD |
E |
F |
G |
H |
|
TD-1000/250 |
291 |
386 |
272 |
192 |
248 |
155 |
168 |
145 |
140 |
|
TD-TD ECOWATT® 1300/250 |
291 |
386 |
272 |
192 |
248 |
155 |
168 |
145 |
140 |
|
TD-TD ECOWATT® 2000/315 |
356 |
450 |
336 |
224 |
312 |
188 |
210 |
182 |
178 |

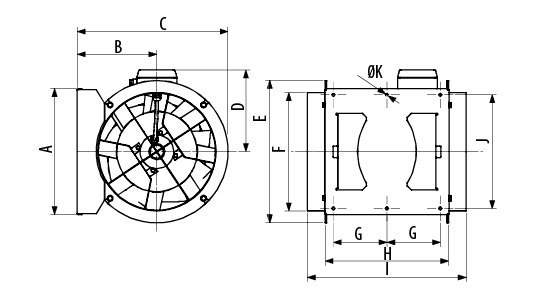

TD 4000 - 6000
|
Modell |
A |
B |
C |
D |
ØE |
ØF |
G |
H |
I |
J |
ØK |
|
TD-4000/355 |
377 |
238 |
451 |
224 |
426 |
354 |
150 |
368 |
474 |
340 |
8.5 |
|
TD-6000/400 |
407 |
249 |
492 |
267 |
487 |
399 |
160 |
425 |
547 |
370 |
8.5 |
