DBVV - DBVH

Hauben- oder Deckenzubehör

Diffusoren aus rostfreiem Stahl mit niedriger Geschwindigkeit

Größer anzeigen

DBVV - DBVH

Hauben- oder Deckenzubehör

Diffusoren aus rostfreiem Stahl mit niedriger Geschwindigkeit

Entspricht der Norm NF EN 16282-4
Edelstahl-Plenum AISI 304 gebürstet SB
Kompakte Höhe 300 mm
Modelle für abgehängte Deckenplatten
Optimale Integration mit VORAX Deckenhauben^® VISION

Anwendung

Einbringen von Luft mit niedriger Geschwindigkeit in professionelle Küchen, ohne den konvektiven Fluss zu stören.
In Kombination mit VORAX-Decken^® VISION.
In Verbindung mit Hauben ohne integrierte Diffusion.
Einbauhöhe zwischen 2 und 2,8 m.

Gebäude für die Gastronomie

Beschreibung
Maße
Dokumentation
Öffentlicher Preis
Software
Referenzen

DBVV: Diffusor mit Anschluss oben.
DBVH: Diffusoren mit seitlichem Anschluss.
16 Größen mit einer Breite von 595 mm und einer Höhe von 300 mm:

3 Größen für Zwischendeckenplatten: 595 x 595 / 1195 x 595 / 1795 x 595 mm.
6 Breitengrößen der VORAX® VISION Deckenhauben 1750 / 2000 / 2250 / 2500 / 2750 / 3000 mm.
7 Sensorlängengrößen für VORAX® VISION 1416 / 1652 / 1888 / 2124 / 2360 / 2596 / 2832 Deckenhauben.

Version mit blankem Plenum (N) oder isolierter 4-Seiten (I).

Beschreibung

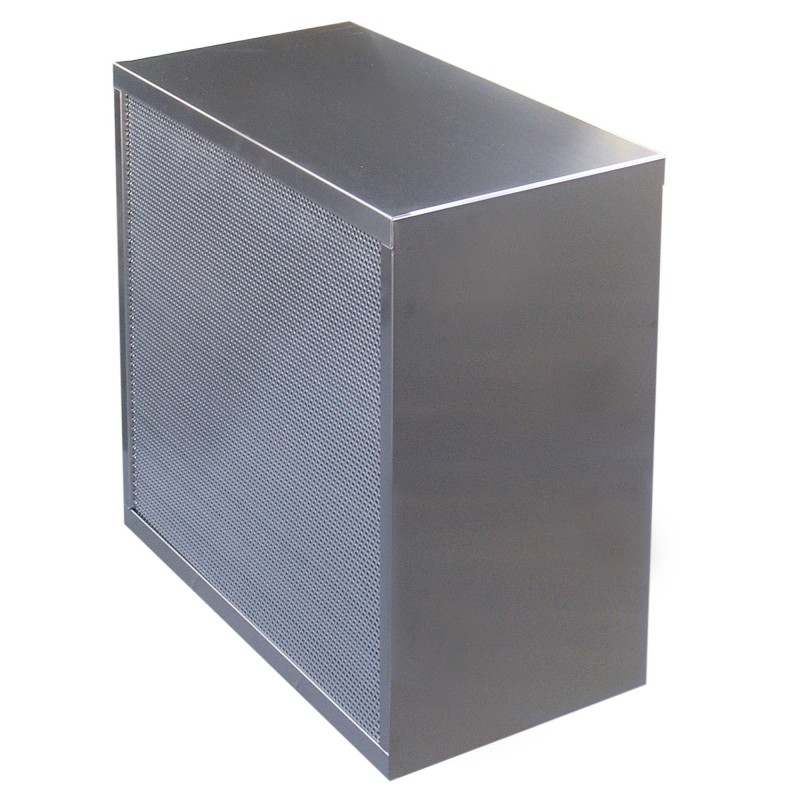

4-seitiges Plenum aus austenitischem Edelstahl AISI 304L (1.4307), gebürstetes SB-Finish, ohne sichtbare Befestigung, Höhe 300 mm.
Oberes Blech aus verzinktem Stahl.
Anschlusshülse Durchmesser 315 (DBVV) bzw. Durchmesser 250 (DBVH).
Internes perforiertes Gitter zur Luftstromverteilung aus verzinktem Stahl.

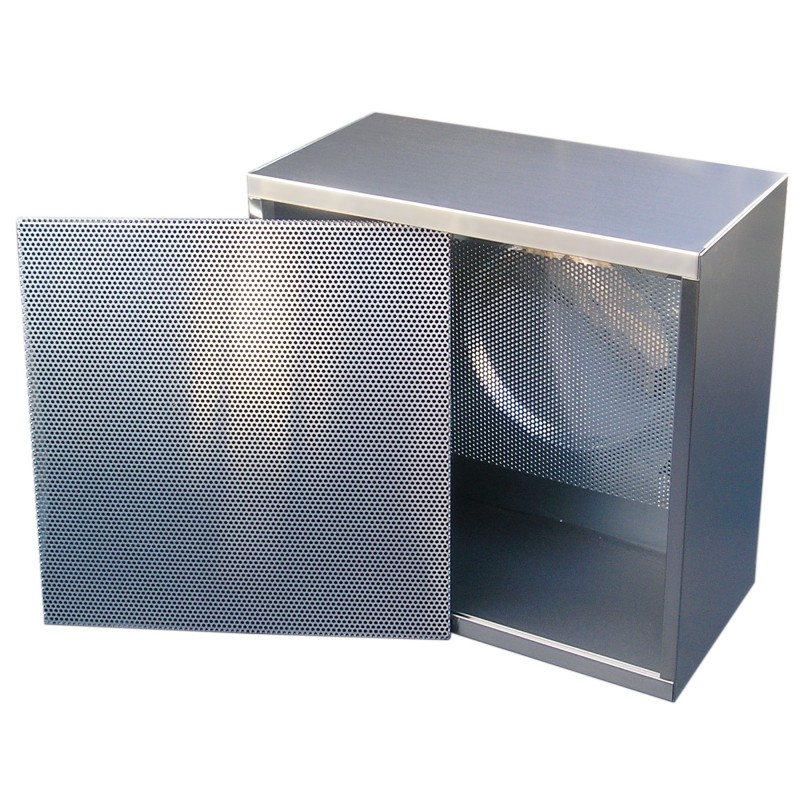

Perforiertes Aluminium-Diffusionsblech, Stärke 15/10, ausgestattet im oberen Teil mit einem 10 mm dicken Schaumstoffmedium, das eine gleichmäßige Verteilung des Luftstroms ermöglicht. Die Baugruppe lässt sich zur Inspektion und Reinigung leicht und ohne Werkzeug abnehmen.
Die Pulsationskammer kann an 4 Seiten mit 10 mm dickem Schaumstoff der Klasse M1 innen isoliert werden (isolierte Versionen).
Entspricht der Norm NF EN 16282-4, Deckenterminal (Klassifizierung D2).

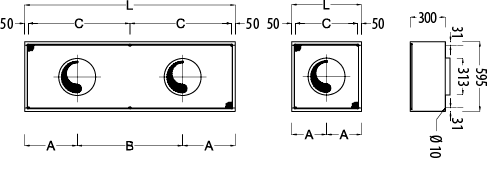

DBVV

L.	Anzahl der Gewindebohrer Ø 315	A	B	Anzahl der Aufhängepunkte Ø 10	C	Gewicht (kg)
1750	2	440	870	6	825	29.5
2000	2	500	1000	6	950	33
2250	2	560	1130	6	1075	36.5
2500	2	625	1250	6	1200	40
2750	3	460	915	6	1325	43.5
3000	3	500	1000	6	1450	47
595	1	297,5		4	495	12
1195	1	597,5		4	1095	21
1795	2	450	895	6	847,5	30
1416	1	708		4	1316	24
1652	2	413	826	4	1552	27.5
1888	2	472	944	6	894	31
2124	2	531	1062	6	1012	34.5
2360	2	590	1180	6	1130	38
2596	3	430	868	6	1248	41.5
2832	3	472	944	6	1366	45

Fett gedruckt: Spezielle Zwischendeckenplatten 600 x 600

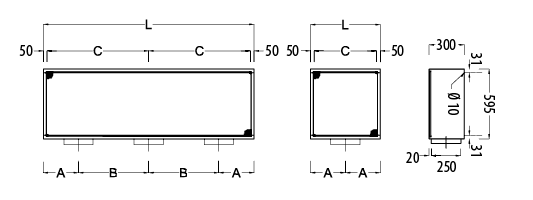

DBVH

L.	Anzahl der Anschlüsse Ø 250	A	B	Anzahl der Aufhängepunkte Ø 10	C	Gewicht (kg)
1750	2	440	870	6	825	29.5
2000	2	500	1000	6	950	33
2250	3	375	750	6	1075	36.5
2500	3	415	835	6	1200	40
2750	4	340	690	6	1325	43.5
3000	4	375	750	6	1450	47
595	1	297,5		4	495	12
1195	2	300	595	4	1095	21
1795	3	300	597,5	6	847,5	30
1416	2	355	706	4	1316	24
1652	2	413	826	4	1552	27.5
1888	2	472	944	6	894	31
2124	3	355	707	6	1012	34.5
2360	3	395	785	6	1130	38
2596	4	320	652	6	1248	41.5
2832	4	360	704	6	1366	45
