OUVRAGE

Fassadenöffnungen

Isoliertes Panel

ARBEIT Größer anzeigen

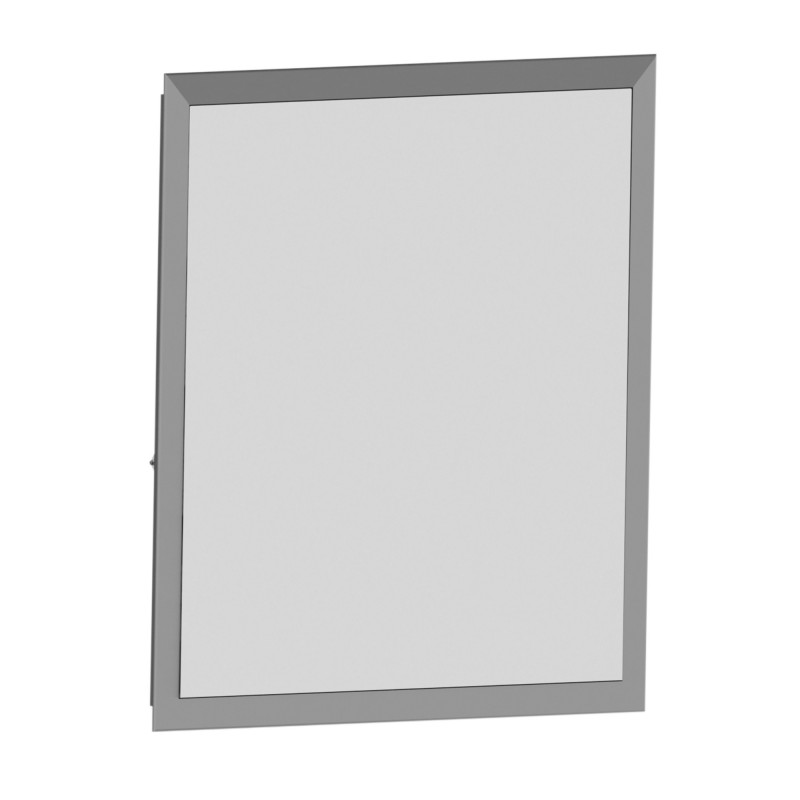

OUVRAGE

Fassadenöffnungen


Isoliertes Panel

  • Gepflegte Ästhetik, Standard RAL 9006
  • Gute Luft- und Wasserdichtigkeit
  • Wärmedämmung serienmäßig
  • Gleicher Vorrahmen wie bei AVANTAGE / KAMOUFLAGE-Rollläden
  • Scharniere können nicht von außen entfernt werden
  • Reduzierte Tiefe
  • RAL-Farben auf Anfrage

Anwendung
Ferngesteuerte Sicherheitsvorrichtung (DAS) zur Montage an der vertikalen Außenfassade des Gebäudes:
- Bestimmt für die Frischluftzufuhr bei niedriger Belüftung (VB) in ERP, Mehrfamilienhäusern (Räume, Treppenhäuser und Verkehr) und IGH.
- Entspricht der NFS 61937-8 (300 Zyklen).
- In Wartestellung geschlossen und im Brandfall geöffnet.
Verwendung in der Belüftung und im Wärme- und Rauchabzug (VH) nicht zulässig.
  • Beschreibung

  • Maße

  • Dokumentation

  • Öffentlicher Preis

  • Software

  • Referenzen

Serienmäßig mit Wärmedämmung.
Abmessungen BxH: 350x385 bis 1100x1105 mm.
Freifläche bis 107,4 dm².
Elektromagnetische Auslösung durch 24-V-Gleichstrom- oder 48-V-Gleichstrom-Emission oder Unterbrecherspule.
Werkseitig eingebaute einpolige (FDCU) oder zweipolige (FDCB) Start-/Endkontakte.
Manuelles Zurücksetzen über den Griff.
Die Innenraum-Ziergitter: GFOU, GAOU, GPOU sorgen mit den Rolladen-Ziergittern der AVANTAGE-Reihe für eine homogene Ästhetik.


Konstruktion
  • Rahmen aus Aluminiumprofil in der Farbe RAL 9006.
  • Füllplatte aus XPS (extrudiertes Polystyrol) mit einer Dicke von 18 mm, gehalten zwischen 2 Platten aus 1 mm dickem Aluminium.

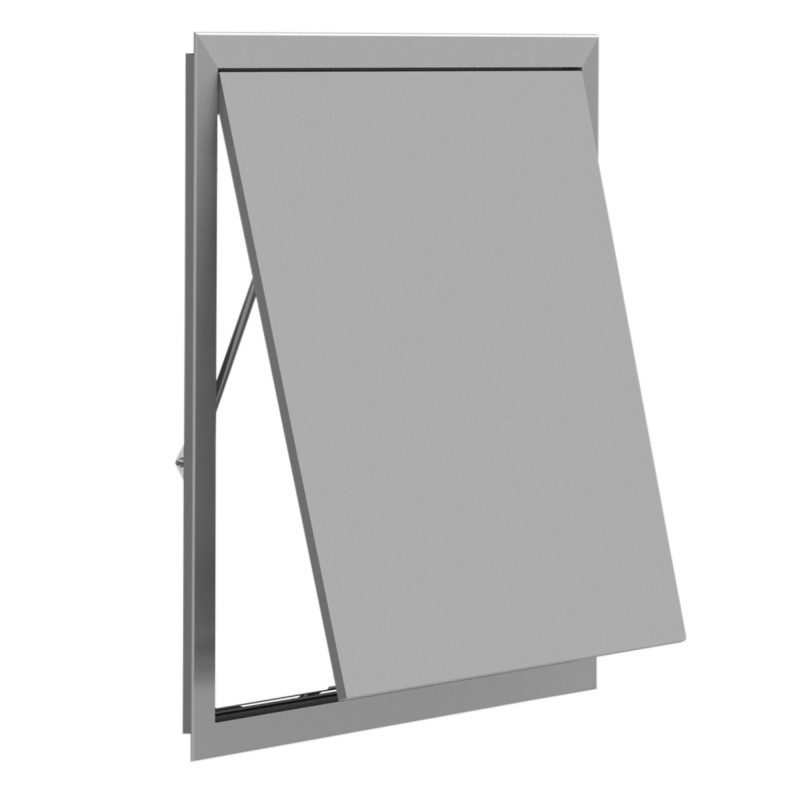

  • Paneelöffnung: „Außenklappe“ mit den Scharnieren nach oben.

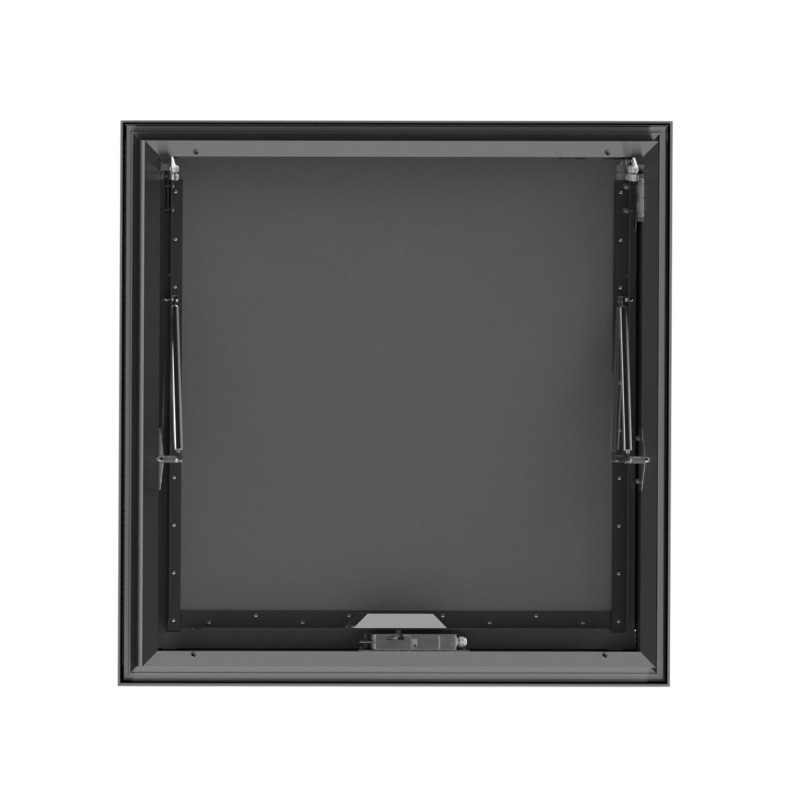

  • Die Beweglichkeit des Paneels erfolgt durch zwei von außen unsichtbare Stahlscharniere.
  • Fassadenöffnung mit isoliertem Paneel, das durch eine elektromagnetische Spule in Warteposition gehalten wird.
  • Öffnen des Flügels durch ölpneumatische Feder und Beibehaltung der Sicherheitsposition.
  • Der Flügel öffnet sich in einem Winkel von ca. 60°.
  • Manuelles Zurücksetzen über den Griff.
  • Einpoliger (FDCU) oder zweipoliger (FDCB) Start- und Endpositionskontakt.
  • Spezifische RAL-Farben auf Anfrage erhältlich.

Einrichtung
  • Montage im Unterteil (VB).
  • Die Verwendung eines Vorrahmens wird dringend empfohlen.
  • Nur Installation mit horizontaler Paneelöffnung.
  • Gemäß NF S 61937-7 muss sich das zur Wiederaufrüstung zu handhabende Gerät in einer Höhe von weniger als 2,50 m über dem Boden befinden.

Die im PREIS codierten Öffnungen haben keine Option
  • Der Bestellung sind beizufügen:
    • Eine 24- oder 48-V-Triggerspule mit Emission oder Bruch: Wahl zwischen VD24 oder VM24 oder VD48 oder VM48.
    • Unipolarer oder bipolarer End- und Hubanfangspositionskontakt: FDCU- oder FDCB-Option.

Abdeckgitter GFOU, GAOU, GPOU
  • Abmessungen BxH: 350x385 bis 1100x1105 mm.
  • Freie Oberfläche größer als 90%.
  • GFOU : Festes Kerngitter – am Rahmen verschweißt.
  • GAOU : Abnehmbares Kerngitter – Federsystem.
  • GPOU : Abnehmbares Kerngitter – Federsystem mit Feuerwehr-Vierkant-Sicherheitsverschluss.
  • Lackierung in RAL-Farbe: Kontaktieren Sie uns.
  • Rahmen mit abgerundeten Formen und Flosse aus naturfarbenem eloxiertem Aluminium.
  • Befestigung des Gitterrahmens direkt an der Mauer mit 4 Schrauben (Ø3,5 mm), nicht im Lieferumfang enthalten. Die Befestigungslöcher befinden sich am Innenfalzrücklauf.
  • Lamellen mit abgerundetem, um 45° geneigtem Profil – auf Aluminiumrohre an der Rückseite des Gitters gecrimpt.

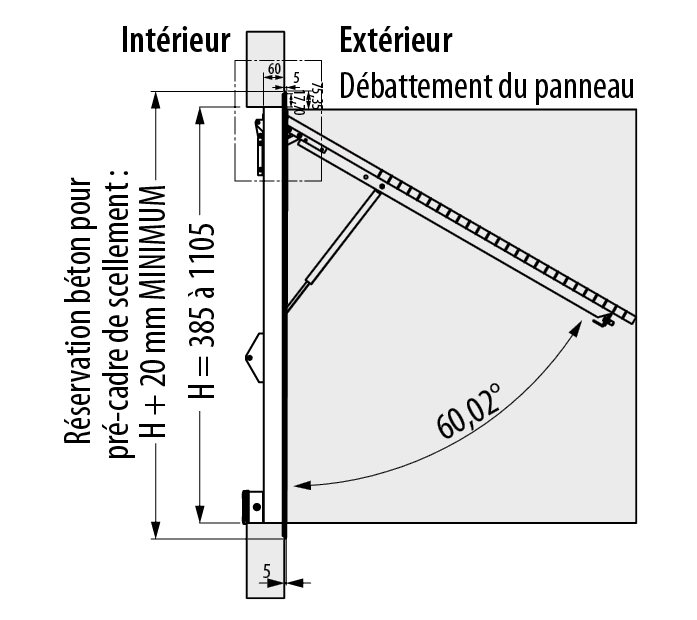

Vertikalschnitt

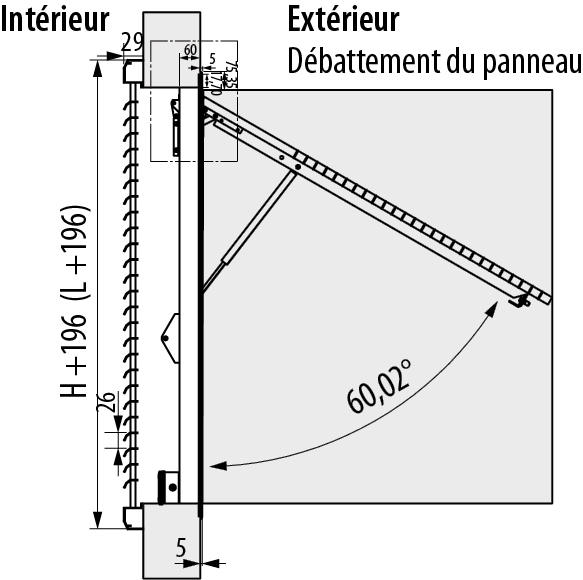

Vertikalschnitt mit Abdeckgitter Typ GFOU, GAOU, GPOU

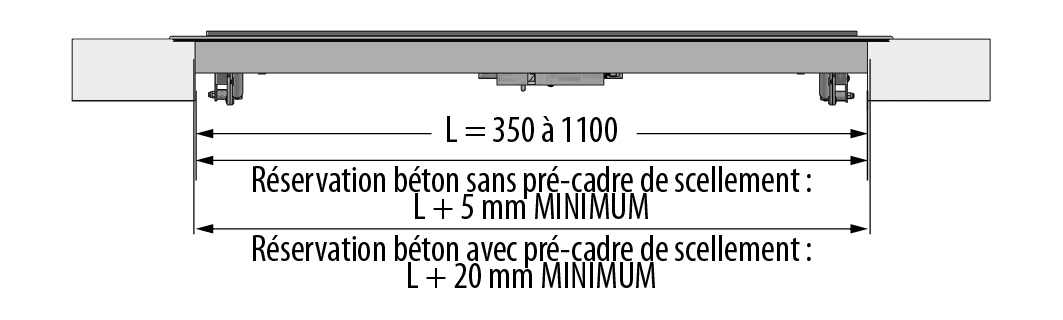

Horizontalschnitt



Gesamtabmessungen
Gesamtlänge Gesamthöhe
LHT =L+84 HHT = H + 84

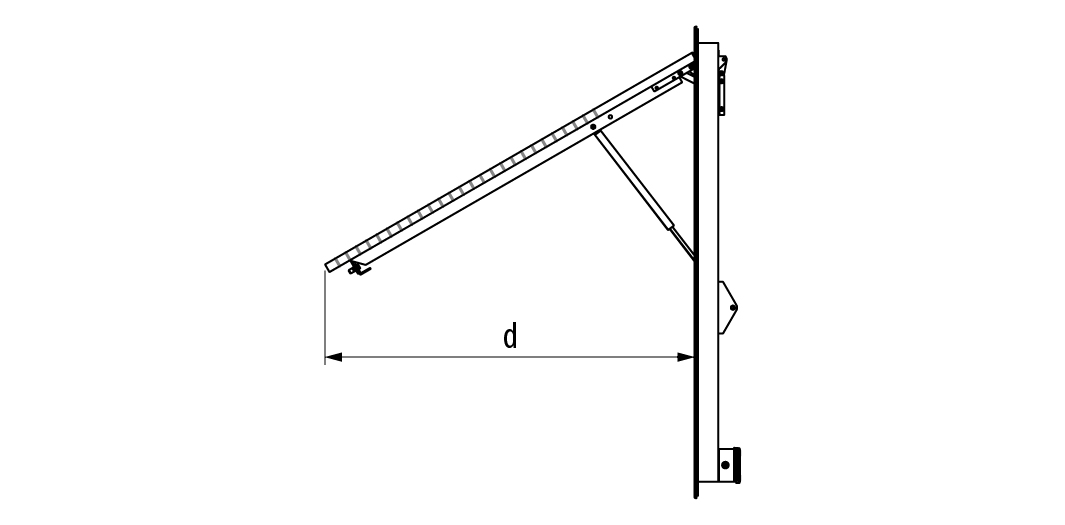

Paneelöffnung



Höhe (mm) Hub d (mm)
385 306
415 332
445 358
475 384
505 410
535 436
565 462
595 488
625 514
655 540
685 566
715 592
745 618
775 644
805 670
835 696
865 722
895 748
925 774
955 800
985 826
1015 852
1045 878
1075 904
1105 930

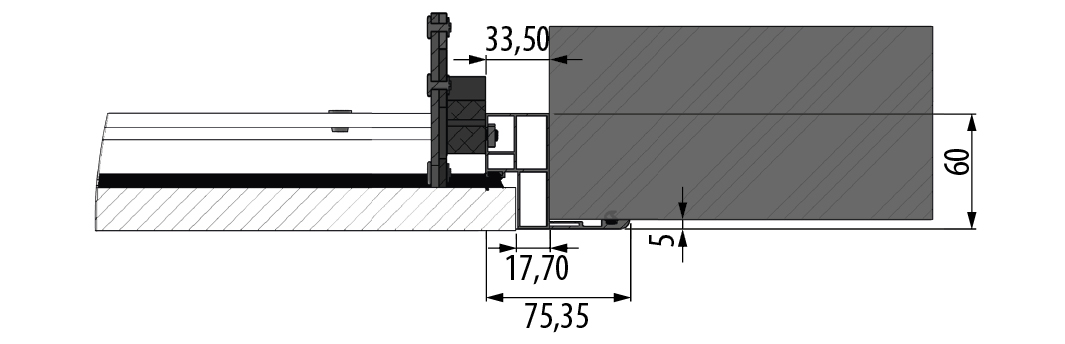

Reservierung ohne abdichtenden Vorrahmen

(H+5mm bis 15mm) x (L+5mm bis 15mm)

Schließen Öffnen Detaillierte Spezifikationen

Textkatalogseiten (CT)

Schließen Öffnen Öffentlicher Tarifpreis

Preiskatalogseiten (CP)

Schließen Öffnen Installationsanleitung

Installationsanleitung (NT)

Schließen Öffnen Feuer- / Rauchabsaugungszertifikate

Brandklassifizierungsbericht (PVFEU)

Schließen Öffnen Verschreibungshilfe

Spezifikationstext (TP)

Schließen Öffnen Handelsdokumente

Handelsbroschüre (FCOM)
