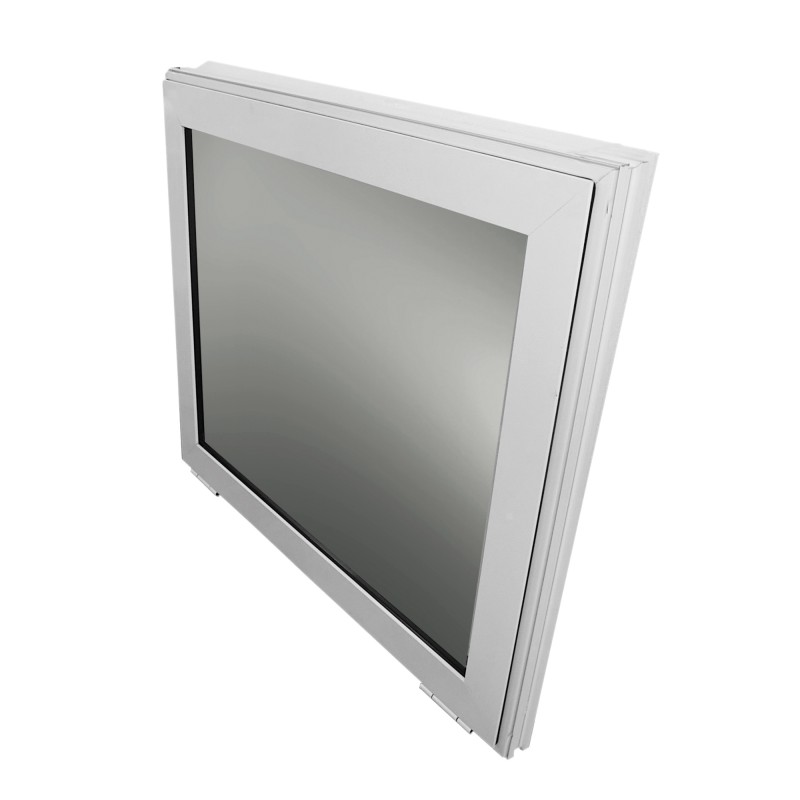

EXUBAIE V2
Fassadenöffnungen
Isolierte Platte oder Verglasung
Größer anzeigen
EXUBAIE V2
Neues Produkt
 |
 |
- Wärmedämmung
- Gepflegte Ästhetik, eloxiertes Aluminium-Finish
- Sehr gute Fassadenintegration
- Unsichtbarer Mechanismus, in die Profile integriert
- Sehr gute Luft- und Wasserdichtheit
- RAL-Farbe möglich
- Doppelverglasung optional
Anwendungen:
Ferngesteuertes aktiviertes Sicherheitsgerät (DAS) zur Montage an der vertikalen Außenfassade des Gebäudes:
- Vorgesehen für die Zufuhr von Frischluft bei schwacher Belüftung (VB) in ERP-, Gemeinschaftsunterkünften (Räumlichkeiten, Treppenhäuser und Verkehrswege) und Hochhäusern.
- Entspricht NFS 61937-8 (300 Zyklen).
- In Wartestellung geschlossen und im Brandfall geöffnet.
Ferngesteuertes Rauch- und Wärmeabzugsgerät (DENFC) zur Montage an der vertikalen Außenfassade des Gebäudes:
- Für die Ableitung von Wärme und Rauch (VH) aus Gebäuden mittels natürlicher Rauchabsaugung bestimmt.
- CE-zertifiziert und verfügt über die NF-DENFC-Kennzeichnung (1.000 Zyklen).
- Verschlusspunkt
- In Wartestellung geschlossen und im Brandfall geöffnet.
Verwendung in der Beatmung (10.000 Zyklen) mit manueller Rückstellung verboten.Optionale Installation einer Vorhangfassade (Glasdach): Kontaktieren Sie uns.
Elektrischer oder pneumatischer Verschluss optional: Kontaktieren Sie uns.
-
Beschreibung
-
Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen

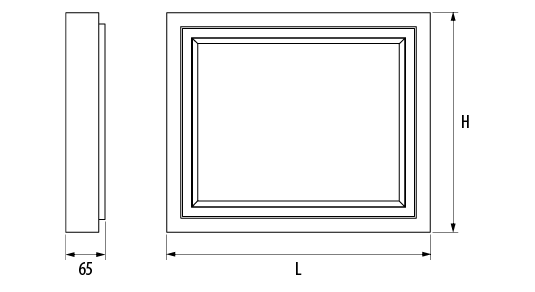

Abmessungen BxH: 420x420 bis 1600x1200.
Freifläche bis 160 dm².

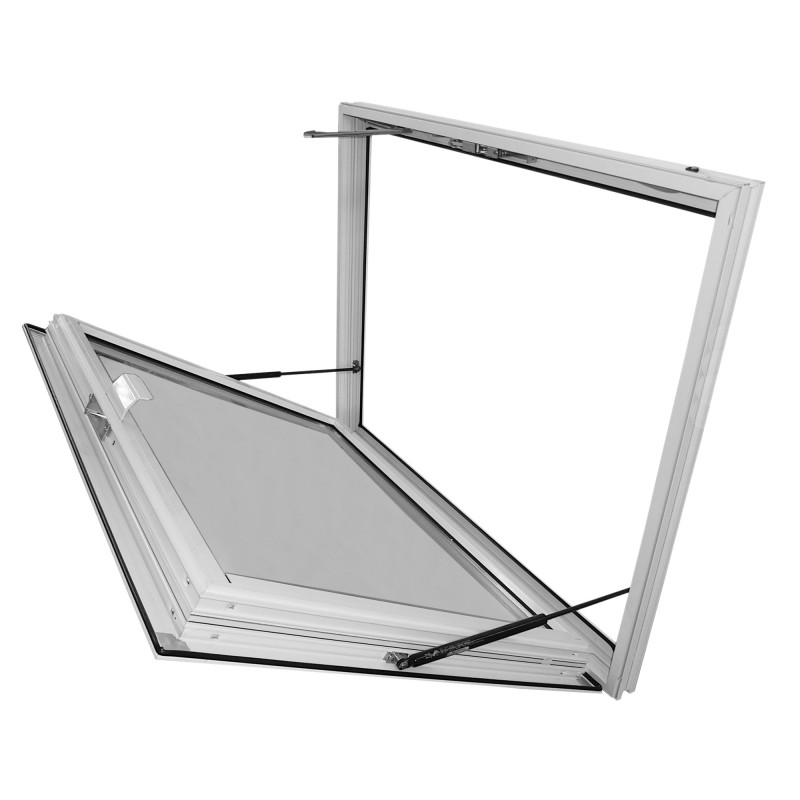

Öffnung vom Typ „Klappe nach außen“ durch Eigenenergie (2 Zylinder) nach einem elektromagnetischen Auslöser.
Elektromagnetische Auslösung durch 24-V-DC- oder 48-V-DC-Nebenschluss- oder Unterbrecherspule und werkseitig eingebaute einpolige Start-/Endkontakte (FDCU). Für Produkte mit einer Länge größer oder gleich 1200 mm sind zwei elektromagnetische Auslöser erforderlich.
Manueller Reset.
Innenverkleidungsgitter (GFAV, GGAV) für einen ästhetischen Innenausbau bei Montage auf Betonwänden.
BeschreibungFreifläche bis 160 dm².
Öffnung vom Typ „Klappe nach außen“ durch Eigenenergie (2 Zylinder) nach einem elektromagnetischen Auslöser.
Elektromagnetische Auslösung durch 24-V-DC- oder 48-V-DC-Nebenschluss- oder Unterbrecherspule und werkseitig eingebaute einpolige Start-/Endkontakte (FDCU). Für Produkte mit einer Länge größer oder gleich 1200 mm sind zwei elektromagnetische Auslöser erforderlich.
Manueller Reset.
Innenverkleidungsgitter (GFAV, GGAV) für einen ästhetischen Innenausbau bei Montage auf Betonwänden.
- Das Chassis besteht aus einem Rahmen und einer massiven Aluminiumplatte mit Isolierung, die sich mithilfe von 2 Zylindern öffnen lässt.
- Der elektromagnetische Auslöser sowie die Start-/Endkontakte sind in die Rahmen- und Paneelprofile integriert und daher unsichtbar, wenn sich der EXUBAIE V2 in der Warteposition befindet.
- Feste oder zu öffnende Rahmen, bestehend aus zwei Profilen, die durch Polyamidstäbe verbunden sind, die zwischen der Außen- und Innenseite der RPT-Rahmen (Thermal Bridge Break) eingepresst sind.
- Ausgelöst durch eine elektromagnetische Spule mit 24 Vdc oder 48 Vdc Emission oder Bruch.
- Einpolige Start-/Endpositionskontakte (FDCU).
- Manuelles Zurücksetzen über einen Griff.
- Rahmen und Paneelöffnung aus Aluminiumprofilen, die eine perfekte Integration sowohl in Betonwände als auch in Zimmerei (Holz, Metall) ermöglichen.
- Standardmäßig besteht die Mittelplatte aus einer isolierten massiven Aluminiumplatte: 2 Platten aus expandiertem Polystyrol (EPS) 15/10 + 30 mm.
- Auf Anfrage ist eine Standard-Doppelverglasung (vorgespannte Isolierung mit laminierter Oberfläche 4/10/33,2) oder eine thermische Doppelverglasung (Isolierung 4/16 Ar/4 climaplus) möglich.
- Spezifische RAL-Lackierung auf Anfrage möglich, kontaktieren Sie uns.
- Für die Montage an einer Mauerwerkswand (Beton) wird dringend empfohlen, eine Zubehörklappe sowie eine Fugenabdeckung vorzusehen, um einen perfekten Abschluss zu gewährleisten.
- Der Bestellung sind beizufügen:
- Eine 24- oder 48-V-Triggerspule mit VD-Emission oder VM-Bruch: Wahl zwischen VD24 oder VM24 oder VD48 oder VM48.
- Unipolarer End- und Hubanfangspositionskontakt: FDCU-Option.
- Hinweis: Ab Längen ≥ 1200 mm sind zwei elektromagnetische Auslöser erforderlich.
EXUBAIE V2
EXUBAIE V2

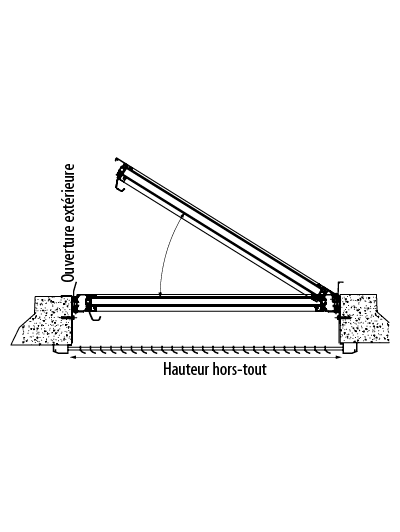

Vertikalschnitt
| Freier Durchgang (in dm2) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H / L | 420 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 |
| 420 | 9.0 | 11.4 | 14.4 | 17.4 | 20.4 | 23.4 | 26.4 | 29.4 | 32.4 | 35.4 | 38.4 | 41.4 | 44,4 |
| 500 | 11.4 | 14.4 | 18.2 | 22.0 | 25.8 | 29.6 | 33.4 | 37.2 | 41.0 | 44.8 | 48.6 | 52.4 | 56.2 |
| 600 | 14.4 | 18.2 | 23.0 | 27.8 | 32.6 | 37.4 | 42.2 | 47.0 | 51.8 | 56.6 | 61.4 | 66.2 | 71,0 |
| 700 | 17.4 | 22.0 | 27.8 | 33.6 | 39.4 | 45.2 | 51.0 | 56.8 | 62.6 | 68.4 | 74.2 | 80.0 | 85,8 |
| 800 | 20.4 | 25.8 | 32.6 | 39.4 | 46.2 | 53.0 | 59.8 | 66.6 | 73.4 | 80.2 | 87,0 | 93.8 | 100.6 |
| 900 | 23.4 | 29.6 | 37.4 | 45.2 | 53.0 | 60.8 | 68.6 | 76.4 | 84.2 | 92.0 | 99,8 | 107,6 | 115.4 |
| 1000 | 26.4 | 33.4 | 42.2 | 51.0 | 59.8 | 68.6 | 77.4 | 86.2 | 95,0 | 103.8 | 112.6 | 121.4 | 130,2 |
| 1100 | 29.4 | 37.2 | 47.0 | 56.8 | 66.6 | 76.4 | 86.2 | 96,0 | 105.8 | 115.6 | 125.4 | 135.2 | 145,0 |
| 1200 | 32.4 | 41.0 | 51.8 | 62.6 | 73.4 | 84.2 | 95,0 | 105.8 | 116.6 | 127.4 | 138.2 | 149,0 | 159.8 |
EXUBAIE V2
Vertikalschnitt
Detaillierte Spezifikationen
Textkatalogseiten (CT)
Öffentlicher Tarifpreis
Preiskatalogseiten (CP)
Installationsanleitung
Installationsanleitung (NT)
Feuer- / Rauchabsaugungszertifikate
Brandklassifizierungsbericht (PVFEU)
CE-Rauchabzugszertifizierung (CCCE)
Leistungs- / Umweltzertifikate
NF-Zertifikat (CNF)
Leistungserklärung (DOP)
Handelsdokumente
Handelsbroschüre (FCOM)
