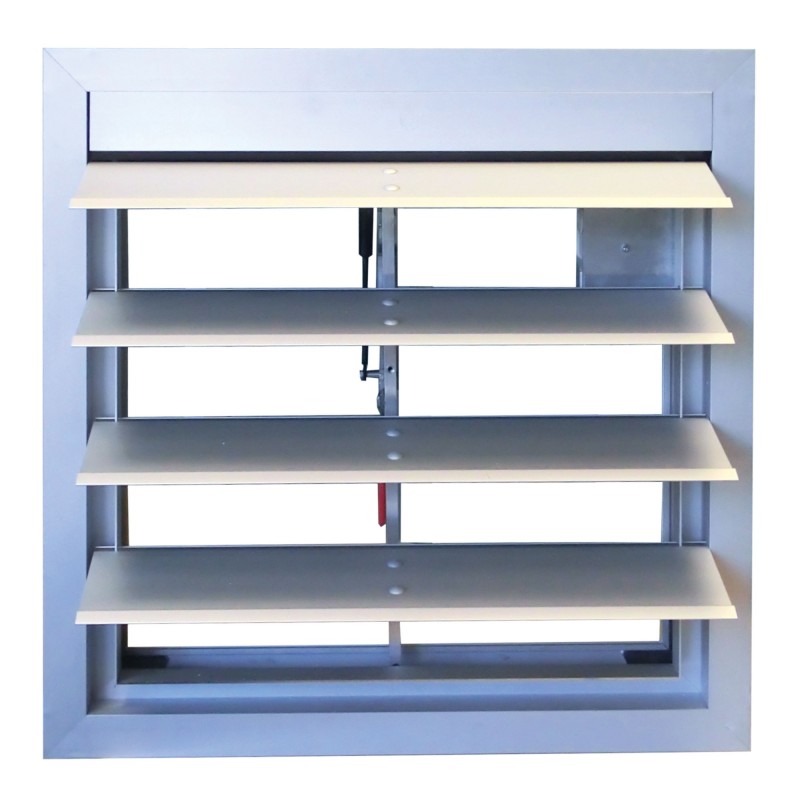

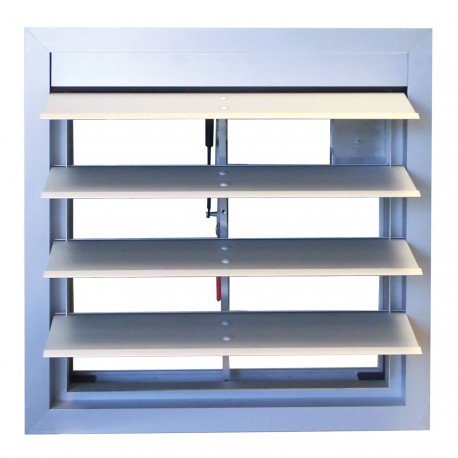

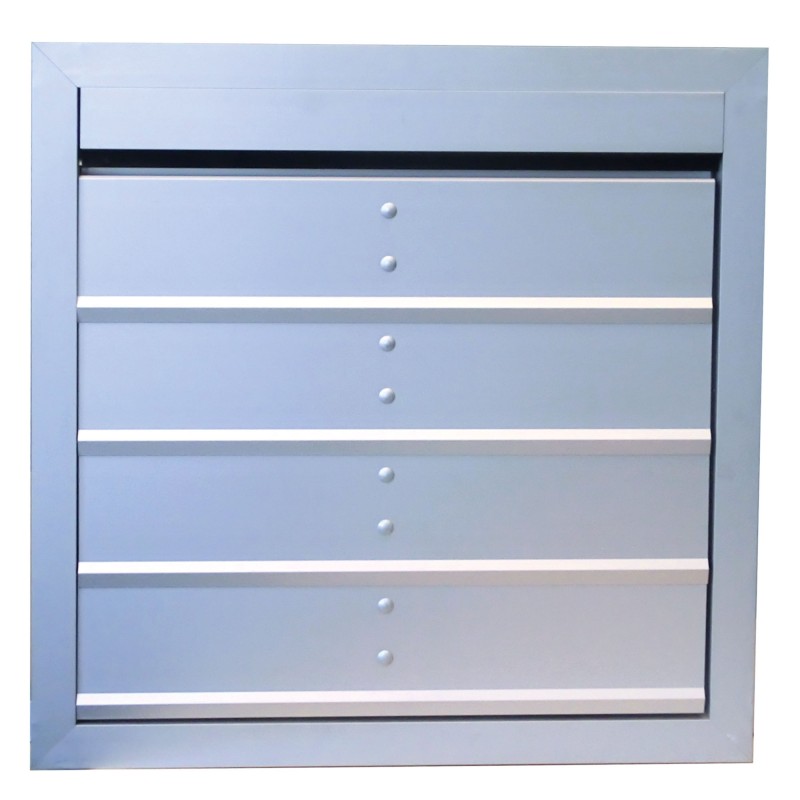

AIRLAM V2

Fassadenöffnungen

Standard- oder isolierte Mehrblattklinge

AIRLAM V2 Größer anzeigen

AIRLAM V2

Fassadenöffnungen


Standard- oder isolierte Mehrblattklinge

  • Sorgfältige Ästhetik, Oberfläche aus eloxiertem Aluminium.
  • Standardversion und verstärkte Isolationsversion
  • Möglichkeit der Installation an der Tür

Anwendung
Ferngesteuerte Sicherheitsvorrichtung (DAS) für die Montage an der vertikalen Außenfassade des Gebäudes:
- Bestimmt für die Frischluftzufuhr bei niedriger Belüftung (VB) in ERP, Mehrfamilienhäusern (Räume, Treppenhäuser und Verkehr) und IGH.
- Entspricht der NFS 61937-8 (300 Zyklen).
- In Warteposition geschlossen und im Brandfall geöffnet.
Integration in eine Tür möglich.
Verwendung in der Belüftung und im Wärme- und Rauchabzug (VH) nicht zulässig.
  • Beschreibung

  • Maße

  • Dokumentation

  • Öffentlicher Preis

  • Software

  • Referenzen

2 Versionen verfügbar:
  • Standard Version,
  • IS-Version: verstärkte Isolierung.
Abmessungen BxH:
  • Breite: 330, 475, 600, 725, 850, 975, 1100, 1225 und 1350 mm,
  • Höhe: 350, 475, 600, 725, 850, 975, 1100, 1225 und 1350 mm.

Freifläche bis 130 dm².
Elektromagnetische Auslösung durch 24-VDC- oder 48-VDC-Emission oder Unterbrechungsspule oder Auslösung durch Pneumatikzylinder.
Manuelles Zurücksetzen über den Griff.
Motorische Rückstellung durch 24-VDC-Elektrozylinder für Öffnungen mit einer Höhe von H≥600 mm als Option (erfordert die Bereitstellung einer Rückstellbox mit 1, 2, 4 oder 8 Motoren).
Die Innenraum-Ziergitter (GFAA, GAAA, GPAA) sorgen für eine einheitliche Ästhetik mit den Rolladen-Ziergittern der AVANTAGE-Reihe.


Konstruktion
  • Rahmen und horizontale Lamellen aus Aluminium mit naturfarbener Eloxierung, Lackierung in RAL-Farben auf Anfrage.
  • Flügelweg von 140 mm zur Gebäudeaußenseite.
  • 2 bis 10 bewegliche Flügel, abhängig von der Größe der Luftzufuhr.
  • Die Fassadenöffnung aus mehreren Lamellen wird in der Warteposition durch eine elektromagnetische Spule geschlossen gehalten.
  • Öffnen durch Auslösen der 24- oder 48-V-DC-Emission oder Unterbrechen der Spule. Die Spule gibt die Klingen frei, die sich dank des Auslösemechanismus (Gestänge, das durch eine Feder an der Rückseite der Klingen angetrieben wird) öffnen.
  • Öffnung durch pneumatischen Mikrozylinder. Die pneumatische Energie gelangt in den Mikrozylinder und gibt den Schlagbolzen frei. Die Klingen öffnen sich dank des Auslösemechanismus (Gestänge, das durch eine Feder an der Rückseite der Klingen angetrieben wird).
  • Manuelle Rückstellung über einen in die Luftversorgung integrierten Rückstellhebel.
  • Für Öffnungen mit einer Höhe H ≥ 600 mm ist optional eine elektrische Rückstellung möglich dank eines am Gestänge befestigten 24-VDC-Linearantriebs. Systematisch eine Reset-Box bereitstellen (1, 2, 4, 8 Motoren) damit der Übergang zur Sicherheitsposition (Öffnen der Flügel) Vorrang vor jedem anderen Befehl (NC) hat und um die elektrische Rückstellung des AIRLAM zu ermöglichen (Rückkehr in die Warteposition). 300 Zyklen gemäß NF 61937-8.
  • EPDM-Gummidichtungen zwischen den Lamellen und vertikale Bürstendichtungen zwischen Rahmen und den Enden der Lamellen.
  • Isolierte Version (AIRLAM IS): verstärkte Isolierlamellen mit 23 mm dicker M1-Auskleidung aus expandiertem Polystyrol, eingeschlossen in einem PVC-Gehäuse.
  • Einpoliger (FDCU) oder zweipoliger (FDCB) Start- und Endpositionskontakt.

Abdeckgitter GFAA, GAAA, GPAA
  • Abmessungen 330x600 bis 1350x1100.
  • Freie Oberfläche größer als 90%.
  • GFAA: Festes Kerngitter – mit dem Rahmen verschweißt.
  • GAAA: Abnehmbares Kerngitter – Federsystem.
  • GPAA: Abnehmbares Kerngitter – Federsystem mit Feuerwehr-Vierkant-Sicherheitsverschluss.
  • Lackierung in RAL-Farbe: Kontaktieren Sie uns.
  • Rahmen und Flosse aus naturfarben eloxiertem Aluminium.
  • Befestigung des Gitterrahmens direkt an der Mauer mit 4 Schrauben (Ø3,5 mm), nicht im Lieferumfang enthalten. Die Befestigungslöcher befinden sich am Innenfalzrücklauf.
  • Lamellen mit abgerundetem, um 45° geneigtem Profil – auf Aluminiumrohre an der Rückseite des Gitters gecrimpt.

Einrichtung
  • Lassen Sie auf der Innenseite mindestens 120 mm für den Durchgang des Hebels frei.
  • Montage im unteren Teil des Raumes (VB).
  • Flügelweg von 140 mm zur Gebäudeaußenseite.
  • Die Verwendung eines Gegenrahmens wird dringend empfohlen.
  • Montage der Lamellen horizontal.
  • Gemäß NF S 61 937-7 müssen sich alle an der Wiederbewaffnung beteiligten Elemente (Griff an Griff und Hakensystem) in einer Höhe von weniger als 2,5 m über dem Boden befinden, damit sie zurückgesetzt werden können. Zugang.

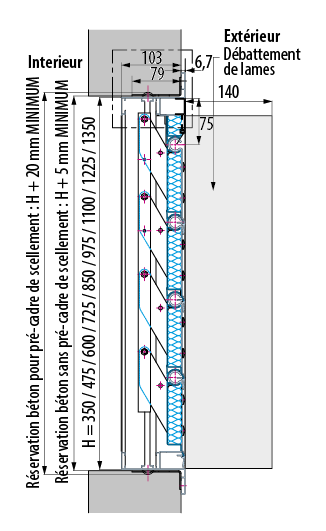

Vertikalschnitt
AIRLAM-cpeV-dim

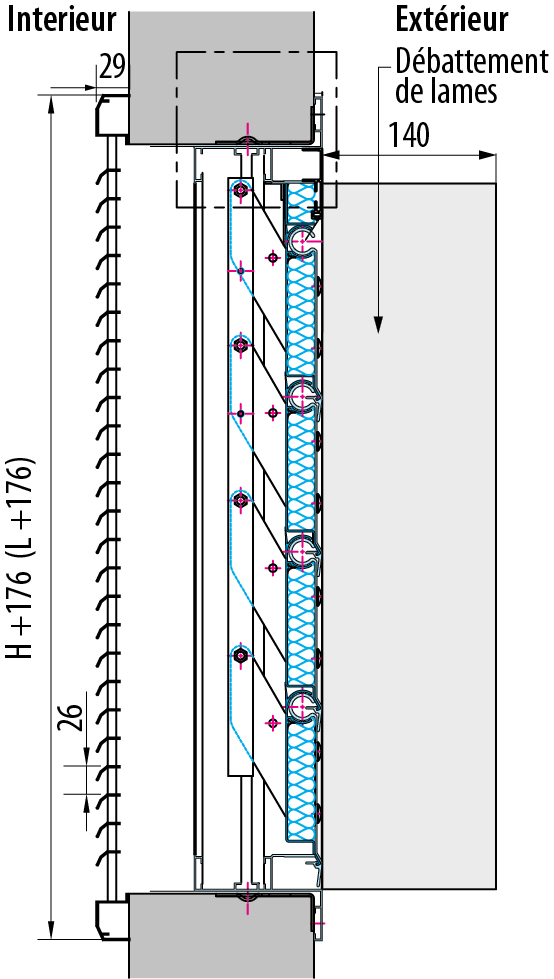

Vertikalschnitt mit Abdeckgitter Typ GFAA, GAAA, GPAA

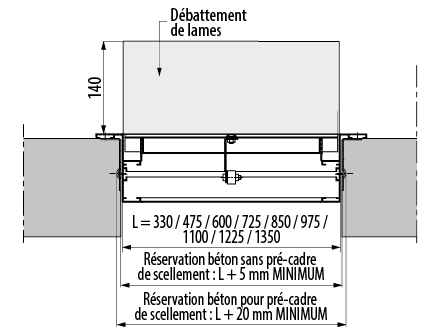

Horizontalschnitt
AIRLAM-cpeH-dim
