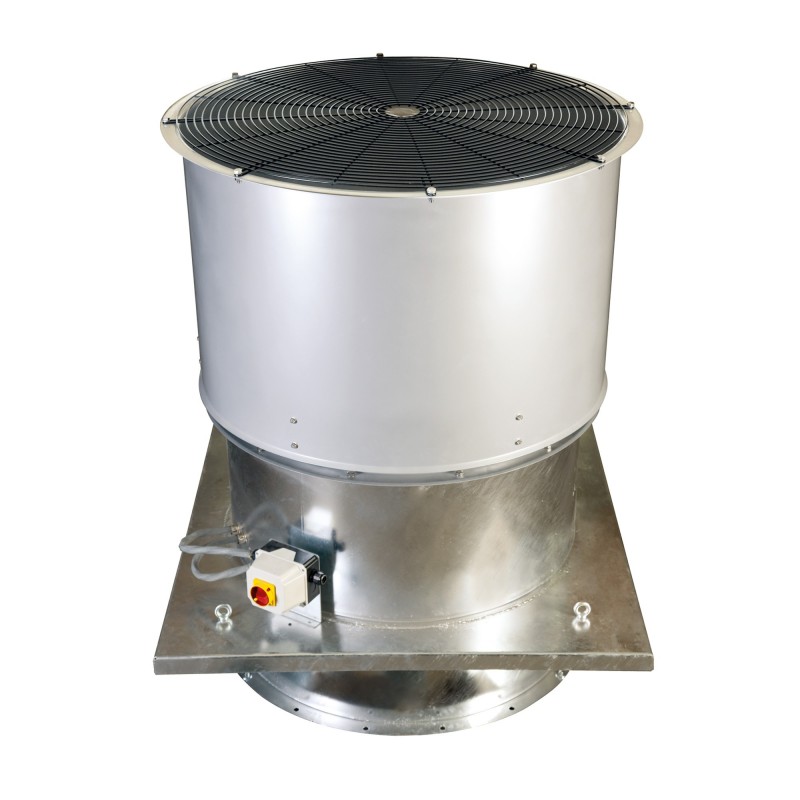

HGHT F400 - HGHT F200
F400 120 Türme
Rohrförmig - Axial < 120.000 m3/h
Größer anzeigen
HGHT F400 - HGHT F200
Neues Produkt
 |
ErP 2015-konform Fan |
|
 |
 |
 |
- F400 120 und F200 120 zugelassen
- Vertikale Ablehnung
- Rückschlagventil und Regendichtung
- Näherungsschalter montiert und verdrahtet
Anwendung
Absaugung von Rauch und heißen Gasen im Brandfall.
Absaugung von sauberer oder leicht staubiger Luft in Gewerbe- und Industrieräumen.
Luftabsaugung und Entrauchung von überdachten Parkplätzen.
-
Beschreibung
-
Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen
Fließt von 4.000 bis 120.000 m3/H.
4 Größen 800, 900, 1000, 1250.
Motoren mit 1 oder 2 Geschwindigkeiten von 1,5 bis 45 kW.
Konstruktion
Motorisierung
4 Größen 800, 900, 1000, 1250.
Motoren mit 1 oder 2 Geschwindigkeiten von 1,5 bis 45 kW.
Konstruktion
- Gewalzter und geschweißter Stahlkörper auf einer sehr dicken Basis, behandelt durch Feuerverzinkung.
- Schornstein aus gewalztem und geschweißtem Stahl, Schutz durch graue Epoxidfarbe.
- Rückstauschutzgitter.
- Sauganschlussflansch (Zubehör).

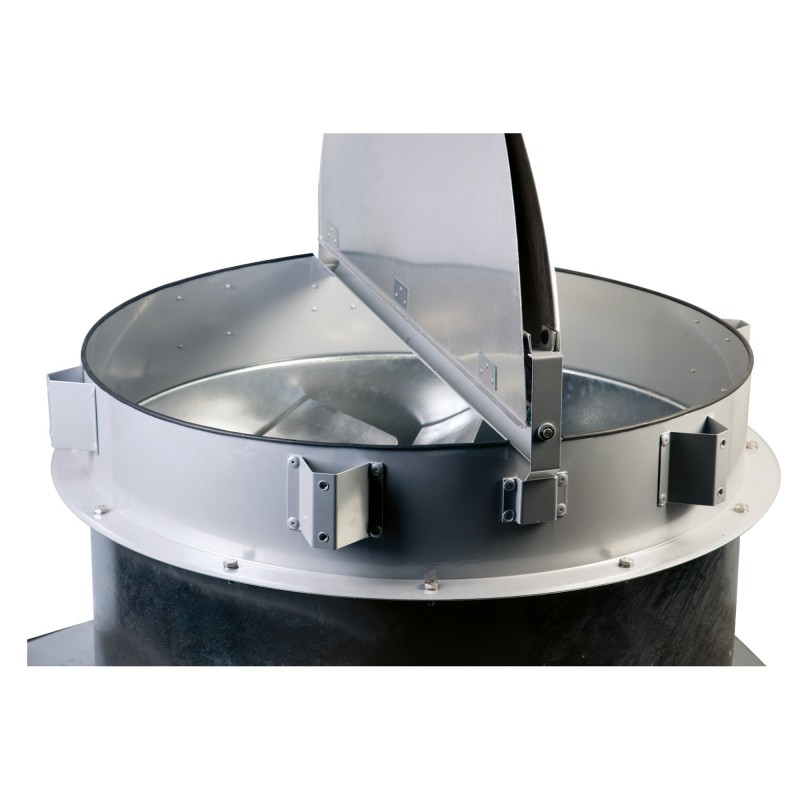

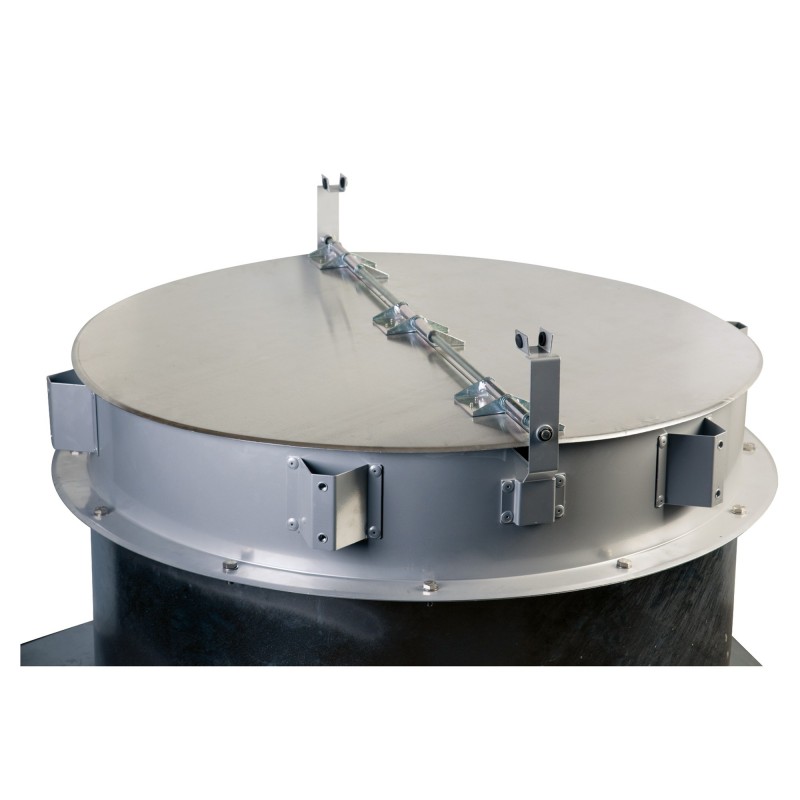

- Rückschlagventil am Auslass verhindert Zugluft und das Eindringen von Regenwasser, wenn der Ventilator ausgeschaltet ist. Umfangsdichtung unter dem Ventil.
- Propeller mit Flügeln aus Aluminiumdruckguss, montiert auf einer Stahlnabe. Direkte Ankopplung des Propellers an den Motor.
- Luftrichtung A: Motor > Propeller.
Motorisierung
- Drehstrommotor mit 1 Geschwindigkeit, 4-polig, IP55, Klasse H, 230/400 V 50 Hz bis 3 kW und 400 V 50 Hz für höhere Leistungen. S1- und S2-Dienste, ohne Wärmeschutz.
- Näherungsschalter montiert, verdrahtet und abschließbar, mit Positionskontakt. Das Kaliber des Schalters beinhaltet den Sicherheitsfaktor von 1,5.
- Drehstrommotoren mit 1 Drehzahl akzeptieren Drehzahländerungen durch Frequenzänderungen.
|

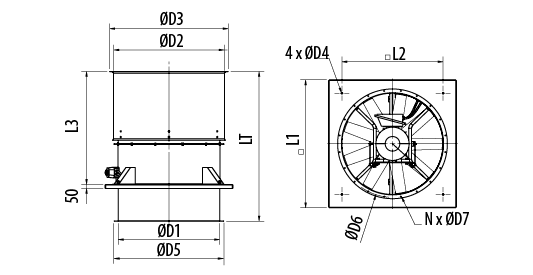

Modell |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
D7 |
N |
L1 |
L2 |
L3 |
LT |
|
HGHT 800 |
800 |
912 |
1012 |
14 |
890 |
860 |
12 |
16 |
1100 |
840 |
1015 |
1198 |
|
HGHT 900 |
900 |
1013 |
1113 |
14 |
1005 |
970 |
15 |
16 |
1250 |
950 |
1135 |
1463 |
|
HGHT 1000 |
1000 |
1113 |
1213 |
14 |
1105 |
1070 |
15 |
16 |
1270 |
950 |
1215 |
1543 |
|
HGHT 1250 |
1250 |
1364 |
1464 |
16 |
1355 |
1320 |
15 |
20 |
1580 |
1250 |
1394 |
1848 |
Detaillierte Spezifikationen
Textkatalogseiten (CT)
Katalogseiten - Andere
Installationsanleitung
Installationsanleitung (NT)
Feuer- / Rauchabsaugungszertifikate
CE-Rauchabzugszertifizierung (CCCE)
Leistungs- / Umweltzertifikate
Leistungserklärung (DOP)
Verschreibungshilfe
Spezifikationstext (TP)
Handelsdokumente
Handelsbroschüre (FCOM)
EASYVENT
Greifen Sie online auf die Software zu
| ALLE ANWENDUNGEN |
|||
 |
Auswahl an Ventilatoren und Klimageräten |
|
