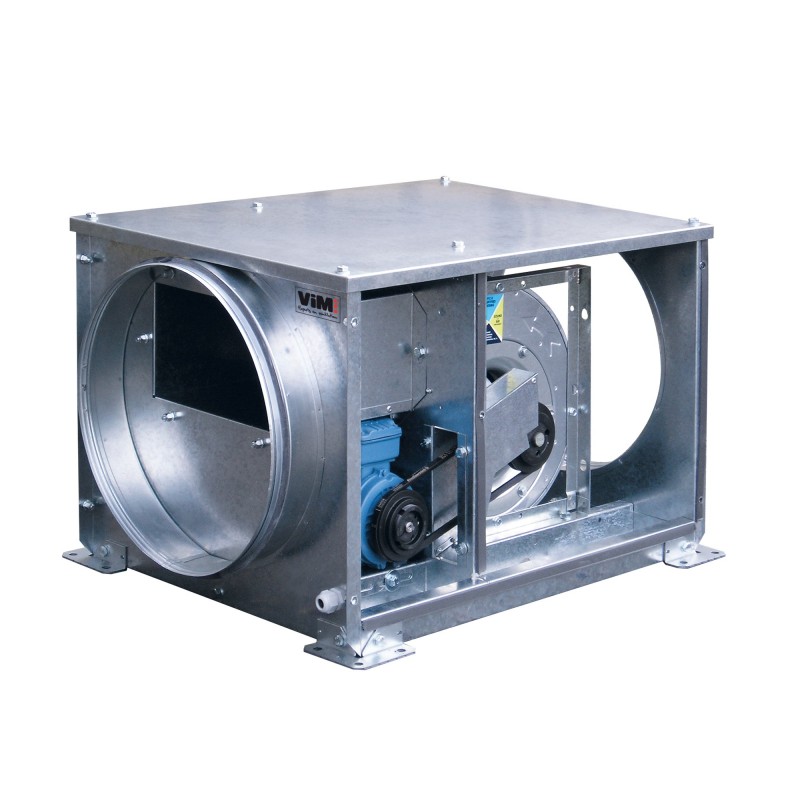

KDTA BP F400 - KDTR BP F400
F400 120 Extraktionsboxen
Übertragung - Aktion oder Reaktion < 2.000 m3/h
Größer anzeigen
KDTA BP F400 - KDTR BP F400
Neues Produkt
 |
Nicht ErP-konform Zur alleinigen Rauchabsaugung oder Prozesslüftung |
|||
 |
 |
 |
 |
 |
- Geeignet zur Rauchabsaugung in Wartezimmern für Behinderte
- F400 120 zugelassen (400 ° C 120 min)
- Fan mit Action und Reaktion
- Variable Riemenscheibe als Standard
- Kompakt für die Installation auf engstem Raum
- Kreisförmiger Inline-Anschluss
- Montiertes elektrisches Zubehör
Anwendung
Absaugung von Dämpfen und heißen Gasen im Brandfall.
Besonders geeignet zur Rauchabsaugung in Wartezimmern für Behinderte gemäß Artikel AS4 des Dekrets vom 25. Juni 1980.
Maximale kontinuierliche Luftstromtemperatur 80 ° C.
Online bestellen
-
Beschreibung
-
Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen
2 Radtypen: Aktion oder Reaktion.
1 Größe 200, 2 Motorstärken pro Größe.
Aktionsturbine KDTA 200 BP: Einsatz in Komfort und Entrauchung, Durchfluss von 100 bis 2000 m3/h, Druck von 100 bis 500 Pa.
Reaktionsturbine KDTR 200 BP: Einsatz im Komfort- und Rauchabzug, Durchfluss von 100 bis 1900 m3/h, Druck von 50 bis 500 Pa.
Horizontale Ausführung in Reihe oder mit vertikalem Abfluss.
Konstruktion
Motorisierung
Auswahl an Entrauchungsventilatoren
1 Größe 200, 2 Motorstärken pro Größe.
Aktionsturbine KDTA 200 BP: Einsatz in Komfort und Entrauchung, Durchfluss von 100 bis 2000 m3/h, Druck von 100 bis 500 Pa.
Reaktionsturbine KDTR 200 BP: Einsatz im Komfort- und Rauchabzug, Durchfluss von 100 bis 1900 m3/h, Druck von 50 bis 500 Pa.
Horizontale Ausführung in Reihe oder mit vertikalem Abfluss.
Konstruktion
- Einteiliger Kasten aus verzinktem Stahlblech.
- Abnehmbare Seitenwände auf beiden Seiten für einfachen Zugang.
- Anschlusshähne mit Véloduct®-Dichtungen.
- KDTA-Doppeleinlass-Action-Turbine, verzinkter Stahl, dynamisch ausgewuchtet.
- KDTR-Doppeleinlassturbine mit Reaktion aus lackiertem, verzinktem Stahl, dynamisch ausgewuchtet.
- Standardmäßige variable Riemenscheibe, die einen breiten Einsatzbereich bietet und eine einfache Anpassung vor Ort ermöglicht.
- Ansaugen und Auslassen in der Leitung (horizontale Version) oder Auslass von oben (vertikale Version).
- Motor ohne Luftstrom.
- Standard Motorzugang links, Luftrichtung, rechts auf Anfrage.
Motorisierung
- Fußmotor B3, IP55, Klasse F:
- 1 Geschwindigkeit einphasig 230 V, 50 Hz, 2 oder 4 Pole IE1.
- 1 Drehstrom 230/400V, 50Hz 2- oder 4-polig IE2 oder IE3.
- 2 Drehstromdrehzahlen 400V, 50Hz, 2/4 Dalhander Pole.
- Thermoschutz durch PTO als Option.
- 60Hz einphasige oder dreiphasige Stromversorgung: CE F400-Kennzeichnung bleibt erhalten, kontaktieren Sie uns.
Auswahl an Entrauchungsventilatoren

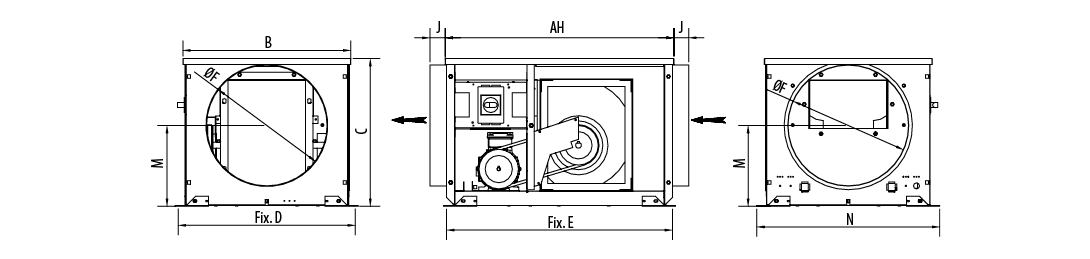

Konfiguration in horizontaler Ablehnung

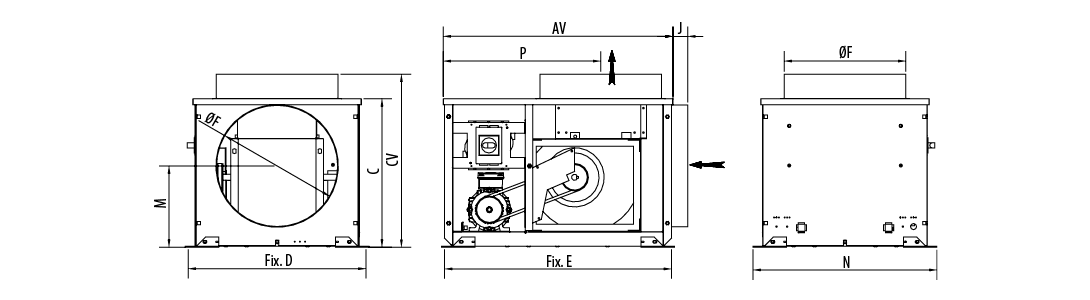

Konfiguration mit vertikaler Entladung
|
KDTA F400 BP - KDTR F400 BP |
||||||||||||
|
AH |
AV |
B |
C |
CV |
D |
E |
F |
J |
M |
N |
P |
Motor max. |
|
756 |
756 |
555 |
488 |
568 |
575 |
737 |
400 |
48 |
267 |
605 |
518 |
71 |
Konfiguration mit vertikaler Entladung
|
KDTA F400 BP - KDTR F400 BP |
||||||||||||
|
AH |
AV |
B |
C |
CV |
D |
E |
F |
J |
M |
N |
P |
Motor max. |
|
756 |
756 |
555 |
488 |
568 |
575 |
737 |
400 |
48 |
267 |
605 |
518 |
71 |
Detaillierte Spezifikationen
Textkatalogseiten (CT)
Katalogseiten - Andere
Öffentlicher Tarifpreis
Preiskatalogseiten (CP)
Installationsanleitung
Installationsanleitung (NT)
Feuer- / Rauchabsaugungszertifikate
Brandklassifizierungsbericht (PVFEU)
CE-Rauchabzugszertifizierung (CCCE)
Leistungs- / Umweltzertifikate
Leistungserklärung (DOP)
Elektro- / ATEX-Zertifikate
Elektrische CE-Erklärungen (DCCE)
Handelsdokumente
Handelsbroschüre (FCOM)
