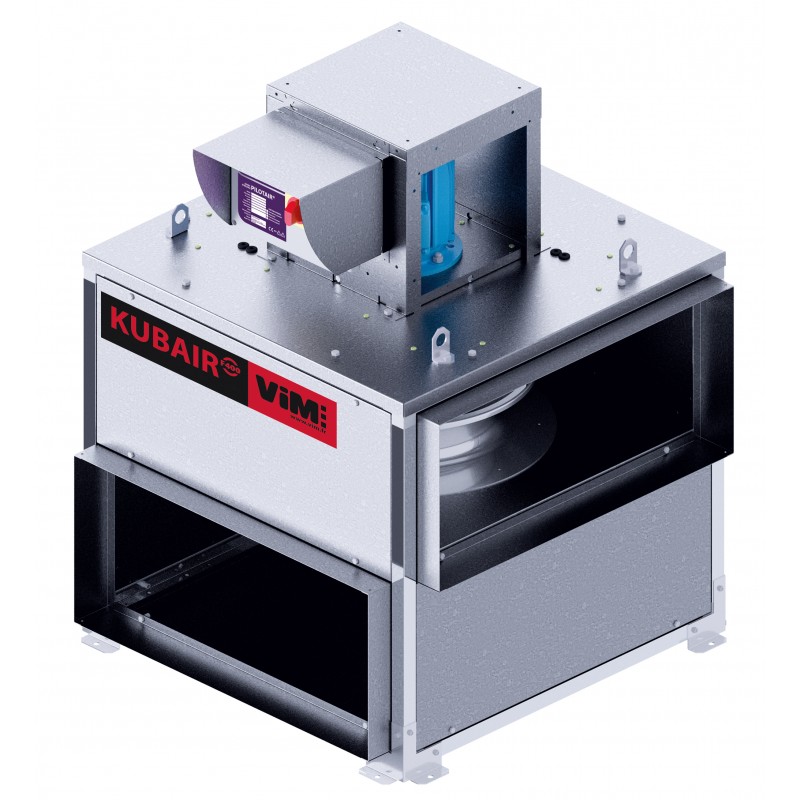

KUBAIR® F400 CC / MV

F400 120 Extraktionsboxen

Direktantrieb - Reaktion < 23000 m3/h

KUBAIR F400 MV Größer anzeigen

KUBAIR® F400 CC / MV

F400 120 Extraktionsboxen


Direktantrieb - Reaktion < 23000 m3/h

Conforme ErP 2018 ErP - UVNR Konform ErP 2018 - UVNR
Agréé 400°C 2h Conformité Européenne Isolation acoustique
Maintenance facilitée Coffret relayage Monté/Câblé OPTAIR® Ventilation, EASYVENT, OPTAIR® VVTP

  • Hochleistungsstrahlturbine
  • F400 120 zugelassen mit Relaisbox
  • Multidirektionale Verbindung
  • Einfache Wartung und Reinigung
  • Wasserdichte Küchenversion
  • Manuelles Mengeneinstellgerät KUBZ 10
Anwendung

Absaugung von Rauch und heißen Gasen im Brandfall.
Absaugung verbrauchter Luft aus Dienstleistungs- und Industriegebäuden.
Absaugung von Schadstoffen in Profiküchen.
Maximale Temperatur der abgesaugten Luft im stationären Zustand: 120°C.
Einbau in allen Lagen und Anschluss an allen Seiten, außer bei vertikaler Motorachse und Motor unten.


Tertiärgebäude

Tertiärgebäude
Industrie- und Logistikgebäude

Industrie- und Logistikgebäude
Gebäude für die Gastronomie

Gebäude für die Gastronomie
Überdachte Parkplätze

Überdachte Parkplätze
CAD / BIM

CAD / BIM


Online bestellen Online bestellen

  • Beschreibung

  • Maße

  • Dokumentation

  • Öffentlicher Preis

  • Software

Fördermengen von 500 bis 23.000 m3/H.
8 Größen: 355 / 400 / 450 / 500 / 560 / 630 / 710 / 800.
KUBAIR® F400 CC: komplette Einheit mit multidirektionalem Saugplenum, horizontalem oder vertikalem Achsenmotor.
KUBAIR® F400 MV: nur Lüftungsgerät, Motor mit horizontaler oder vertikaler Achse.

Optionen – Korrosionsbehandlung


KUBAIR F400 – Hauptersatzteile

Konstruktion
  • Auswechselbare Paneele aus verzinktem Stahlblech.
  • Modularer Aufbau aus Aluminiumprofilen.
  • 4 Befestigungswinkel.
  • Anschluss über 2 KUBZ12-Glattflansche im Lieferumfang enthalten, austauschbar.
  • Reaktionsturbine aus verzinktem Stahl, direkt mit dem Motor verbunden.
  • Zugang zum Innenraum für Reinigung und Wartung ohne Abkoppeln der Box.
Motorisierung
  • Wechselstrommotor, Klasse H, optionaler Zapfwellen-Thermoschutz:
    • 1 Einphasen-Geschwindigkeit 230 V, 50 Hz, IP55, 4 oder 6 Pole.
    • Akzeptiert Geschwindigkeitsänderungen durch Spannungsvariator oder durch Einphasen-/Einphasen-Frequenzvariator (VFIK Mono/Mono).
  • Wechselstrommotor B5, Klasse F, Zapfwellen-Thermoschutz außerhalb des Luftstroms optional:
    • Dreiphasig 230/400 V 50 Hz 1 Geschwindigkeit 4-6-8 Pole IE2 oder IE3 akzeptiert Geschwindigkeitsänderung durch Frequenzvariator.
    • Dreiphasig 400 V 50 Hz, 2 Geschwindigkeiten, 4/6, 4/8, 6/8 oder 6/12 Pole, Dahlander- oder unabhängige Wicklungen.
Werkseitig montierte und zugelassene elektrische Ausrüstung F400 120
  • INTZ : abschließbarer Näherungsschalter mit 2 Hilfskontakten (1 Schließer und 1 Öffner).
  • BDEZ : 20-300 Pa Druckschalter montiert, nicht an Luft angeschlossen, vor Ort einzustellen.
  • Einphasen-/Einphasen-Frequenzumrichter:
    • Steuert linear die Drehzahl eines einphasigen 230-V-Asynchronmotors mit einer Drehzahl von 15 Hz bis 50 Hz.
    • Einphasiges 230-V-50/60-Hz-Dimmer-Netzteil, einphasiger 230-V-50-Hz-Ausgang.
    • Erhältlich in IP20- oder IP66-Version.
    • Kaliber 7A.
  • PILOTAIR® : Relaisbox
    Für bestimmte Kaliber kann die Box kabelgebunden auf der Motorabdeckung montiert und durch ein Visier geschützt geliefert werden
    Für alle Kaliber ist die Lieferung als Zubehör oder einfach verkabelt möglich.
Zugelassenes Installationszubehör F400 120
  • KUBZ 14 – Küchenoption
    • Verstärkte Abdichtung durch fettbeständige Dichtung.
    • Entwässerung wird unmontiert geliefert.
    • Doppelte, nicht isolierte Haut.
  • KUBZ 09 – Doppelwandige isolierte 25 mm Steinwolle M0.
  • KUBZ 10 – Manuelle Durchflussregulierklappe
    • Am Auslass positioniert. Ermöglicht die Reduzierung der Durchflussrate (zwischen 5 und 10 %).% und 30%) und stellen Sie den Arbeitspunkt ein.
  • KUBZ 16 – Druckentlastungsklappe zur Montage am Auslass
    Gewährleistet eine gute Wasser- und Luftdichtheit, wenn die Box angehalten wird.
    Zubehör für Motorkasten mit horizontaler Welle.
  • KUBZ 17 – Druckentlastungsklappe zur Montage am Auslass
    Gewährleistet eine gute Wasser- und Luftdichtheit, wenn die Box angehalten wird.
    Zubehör für Motorkasten mit vertikaler Welle. F400 120 zugelassen.

Auswahl an Entrauchungsventilatoren
MV-Version
Montage mit horizontaler Motorachse

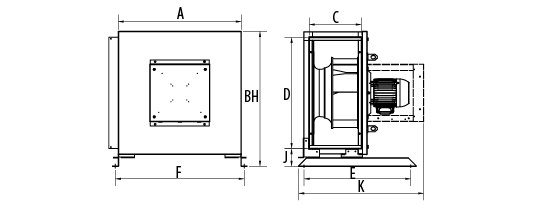

KUBAIR-F400-MV-H-dim

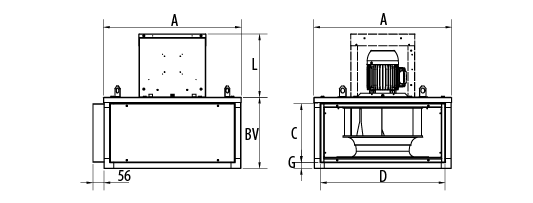

MV-Version
Montage mit vertikaler Motorachse
CC-Version
Montage mit horizontaler Motorachse

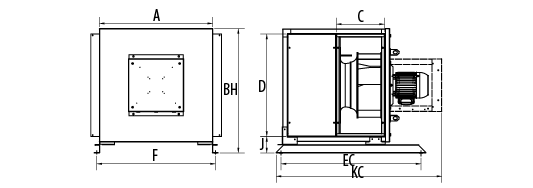

KUBAIR-F400-ECOWATT-CC-H-dim
CC-Version
Montage mit vertikaler Motorwelle
KUBAIR-F400-CC-V-dim

Größe

A

BH

BV

BVC

C

D

E

EC

355

627

695

327

645

263

559

606

790

400

699

767

361

678

297

631

606

864

450

779

847

392

738

326

711

606

990

500

858

925

424

784

338

768

700

1039

560

954

1021

441

817

354

864

700

1139

630

1066

1133

488

912

403

977

700

1183

710

1194

1261

551

1032

462

1104

906

1325

800

1338

1420

574

1084

488

1248

906

1379

Größe

F

G

GC

H

J

K

KC

L

355

660

31

50

315

102

677

954

321

400

732

31

50

349

102

711

1022

321

450

812

31

50

378

102

743

1081

321

500

890

42

62

402

112

805

1145

351

560

986

42

62

419

112

822

1178

351

630

1098

42

62

466

112

869

1273

351

710

1226

42

62

526

112

994

1488

446

800

1370

42

62

552

127

1050

1540

446

Schließen Öffnen Detaillierte Spezifikationen

Textkatalogseiten (CT)

CT-KUBAIR-F400-CC-MV.pdf In den Warenkorb legen CT-Aout23-KUBAIR-F400-CC-MV

Textkatalogseiten (CT) Andere Sprachen

CT-KUBAIR-F400-AN.pdf In den Warenkorb legen CT-Avr21-KUBAIR-F400-CC / MV AN (englische Version)

Katalogseiten - Andere

CT-SELEC-DESENFUMAGE.pdf In den Warenkorb legen Auswahl - Entrauchungsventilatoren

Schließen Öffnen Öffentlicher Tarifpreis

Preiskatalogseiten (CP)

CP-KUBAIR-F400-CC-MV.pdf In den Warenkorb legen CP-Fev24-KUBAIR-F400-CC-MV

Schließen Öffnen Installationsanleitung

Installationsanleitung (NT)

NT-509075-KUBAIR-F400.pdf In den Warenkorb legen NT-509075-KUBAIR-F400-230407

Installationsanleitung (NT) Sonstiges

NT00000780-KUBZ-18-FR.pdf In den Warenkorb legen NT00000780-KUBZ-18-FR-220125
NT00000757-KUBAIR-F400-KIT-SUP-MOTEUR-FR.pdf In den Warenkorb legen NT00000757-KUBAIR-F400-KIT-SUP-MOTEUR-FR-211008

Installationsanleitung (NT) Weitere Sprachen

NT-50907501-KUBAIR-F400-AN.pdf In den Warenkorb legen NT-50907501-KUBAIR-F400-AN-230407 (Englische Version)
NT00000618-KUBAIR-F400-AR.pdf In den Warenkorb legen NT00000618-KUBAIR-F400-AR-200123 (arabische Version)

Schließen Öffnen Feuer- / Rauchabsaugungszertifikate

CE-Rauchabzugszertifizierung (CCCE)

CCCE-1812-CPR-1128-KUBAIR-F400-KUBAIR-F400-ECOWATT-241219.pdf In den Warenkorb legen CCCE-1812-CPR-1128-KUBAIR-F400-KUBAIR-ECOWATT- F400-231103 Medien gesperrt

Schließen Öffnen Leistungs- / Umweltzertifikate

ErP Regulatory Sheet (FERP)

pdf In den Warenkorb legen ErP-Stecker KUBAIRF400-CC-161122
pdf In den Warenkorb legen ErP-Blatt KUBAIRF400-MV-161122

Leistungserklärung (DOP)

docx In den Warenkorb legen DOP-1812-1127-KUBAIR-F400-KUBAIR-F400-ACOWATT-190311- (FR-EN) Medien gesperrt

Produktumweltprofil (PEP)

pdf In den Warenkorb legen PEP-KUBAIR-F400-F290131 Medien gesperrt
xlsx In den Warenkorb legen PEP-KUBAIR-F400-Tableur-Impacts-Environnementaux-240122 Medien gesperrt

Schließen Öffnen Elektro- / ATEX-Zertifikate

Elektrische CE-Erklärungen (DCCE)

pdf In den Warenkorb legen DCCE-KUBAIR-F400-170524 Medien gesperrt

Schließen Öffnen Verschreibungshilfe

Spezifikationstext (TP)

docx In den Warenkorb legen TP-KUBAIR-F400-DC-Komfort-Rauchextraktion-210215 Medien gesperrt
docx In den Warenkorb legen TP-KUBAIR-F400-DP-Rauchextraktion-pur-210215 Medien gesperrt

Schließen Öffnen Handelsdokumente

Handelsbroschüre (FCOM)

pdf In den Warenkorb legen FCOM-Sécurité-Incendie-220902
pdf In den Warenkorb legen FCOM-KUBAIR-ACCESSOIRES-230223
EASYVENT
Greifen Sie online auf die Software zu Medien gesperrt
ALLE ANWENDUNGEN
LOGO_EASYVENT-WEB-bord-blanc.jpg Auswahl an Ventilatoren und Klimageräten
  • Erstellung kompletter technischer Datenblätter mit thermischen Daten (CTA), Ventilatorbetriebspunkten, akustischen Eigenschaften und Maßplänen.
 Weitere Produkte: permanente Updates
BSP F400
CAB ECOWATT
CAD HR SLIM
CAD O INTEGRAL
CBM
CBM RE
CGT
CAT N F400
CHGT F400 - CHGT F300
CHRB/TN - CRVB/TN
CMB - CMT
CRHB-CRVB ECOWATT
BTC
CVAB N - CVAT N
CVAB N - CVAT N ECOWATT
FR F400
HCTB - HCTT - HCTT ATEX
HDB ATEX
HGHT F400 / F200
HGTT-V
HXBR - HXTR
HXBR ECOWATT
KABB - KABT
PURE KLASSE
TCBB - TCBT
TCTB ATEX - TGT ATEX
TCDH ATEX
TD - TD ECOWATT
TD ATEX
TD SILENT - TD SILENT ECOWATT
TGHT F400 - THGT F200
TGT
TGT ATEX
THC - THC ECOWATT
THGT HATCH F400
TRB - TREB
TXBR ECOWATT
ECOWATT-WIND
VENT-NK - VENT-VN
OPTAIR Ventilation
Laden Sie OPTAIR Ventilation herunter Medien gesperrt
VMC RAUCH-AUSPUFF
OPTAIR-Ventilation.png Auswahl an Türmen und Boxen: KDT / KSH / TCD / KUBAIR / TED
  • VSErstellung eines technischen Datenblatts für jeden Ventilator mit Angabe des gewünschten Betriebspunkts auf der Kurve, der technischen und akustischen Eigenschaften sowie der Gesamtabmessungen
  • Druckmöglichkeit
  • Link zu allen technischen Seiten des Katalogs
 KCTR F400
KDTA BP
KDTA F400
KDTR BP
KDTR F400
KSHA
KSHP
KSHR
KUBAIR F400 CC
KUBAIR F400 ECOWATT CC
KUBAIR F400 ECOWATT MV
KUBAIR F400 MV
TCDH F400
TCDV F400
TEDH F400
TEDH F400 ECOWATT
TEDV F400
TEDV F400 ECOWATT
OPTAIR VVTP
OPTAIR VVTP herunterladen Medien gesperrt
Bei eventuellen Betriebsproblemen senden Sie Ihre Anfrage bitte per E-Mail an optair@vim.fr
VMC RAUCH-AUSPUFF

Durchflussberechnung Belüftung eines geschützten technischen Raums
  • Berechnung auf Basis des Entrauchungsvolumenstroms, der installierten Absaugung, des Kanalnetzes und der Raumbeschaffenheit.
  • Erleichtert die Optimierung der Durchflussraten durch Anpassung der verschiedenen Parameter
  • Auswahl an Lufteinlassgittern oder Jalousien.
  • Zusammenfassung der technischen Datenblätter.
 Fans

Gitter
