HUDT F400
F400 120 Extraktionsboxen
Getriebe - Aktion < 14000 m3/h
Größer anzeigen

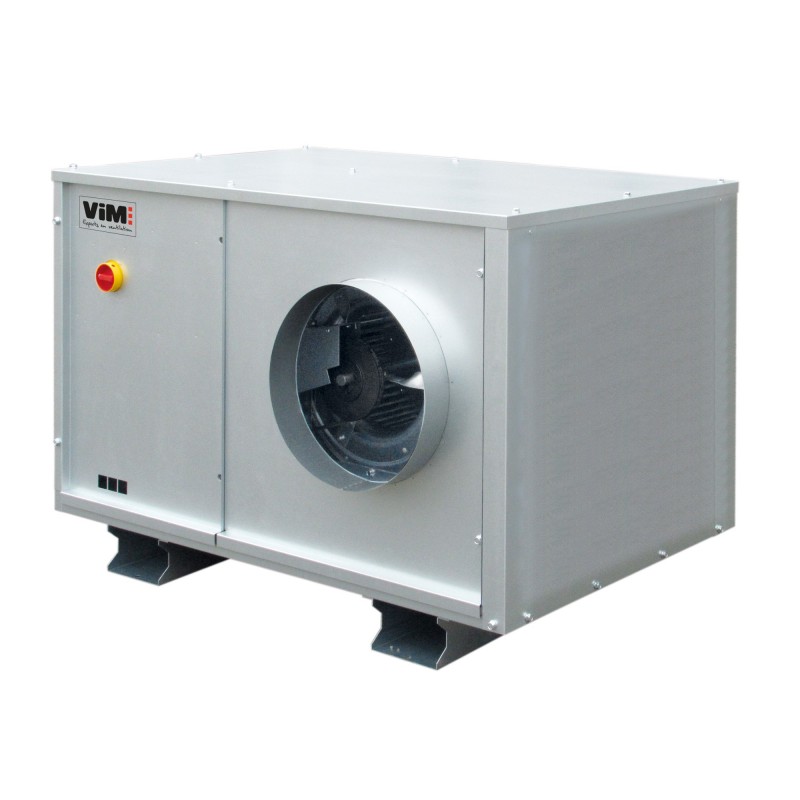

HUDT F400
Neues Produkt
 |
Nicht ErP-konform Nur zur Rauchabsaugung oder Prozesslüftung |
 |
 |
- F400 120 genehmigt
- Lüfter mit einstellbarer Wirkung durch variable Riemenscheibe
- Motor und Getriebe ohne Luftstrom
- 2 Saugeinlasskonfiguration
Anwendungen:
Rauchabsaugung.
Installation auf dem Dachboden oder auf der Terrasse mit Zubehör.
CAD / BIM
-
Beschreibung
-
Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen
4 Größen: 250/315/355/400.
Durchfluss von 100 bis 14.000 m3/ h.
2 Modelle:
Mit INTZ-Schalter + BDEZ-Druckschalter.
Durchfluss von 100 bis 14.000 m3/ h.
2 Modelle:
- AL: einfaches Streben.
- AD: doppelte Absaugung.
Mit INTZ-Schalter + BDEZ-Druckschalter.

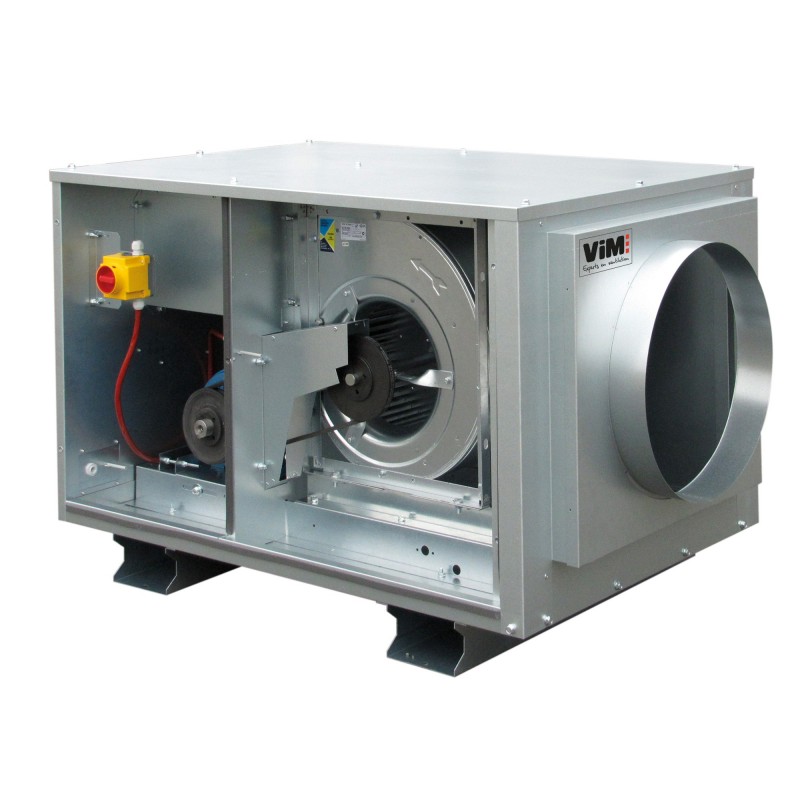

Konstruktion :
- Einteiliger Kasten aus verzinktem Stahl, der vollständig zerlegt werden kann.
- Motor und Getriebe nicht im Luftstrom.
- Einfacher Zugang durch Seitenwände.
- Verstärkte Steifigkeit, Durchgang von Hebebändern möglich.
- Verbindung durch glatte rechteckige (Auslass) und kreisförmige (Saug) Flansche.
- Kreissaugdüsen mit Klasse-D-Dichtung.
- Lüfter aus verzinktem Stahl mit doppeltem Einlass.
- Riemenscheiben- / Riemengetriebe (variable Motorriemenscheibe) mit verzinktem Stahlgehäuse auf der Lüfterseite.
- Motor auf Gleitplatte: einfache Einstellung des Getriebes.
- Zugang nach links in Luftrichtung (Standard).
- INTZ: Vorhängeschloss-Näherungsschalter mit montierter / verdrahteter Positionsrückmeldung.
- BDEZ: Druckschalter montiert, nicht an die Luft angeschlossen, vor Ort einzustellen.
- Kompatibel mit Frequenzumrichtern, Bereich 15 bis 50 Hz (Geschwindigkeitsänderung von 30 bis 100)%).
Motorisierung:
- Fußmotor B3, IP55, Klasse F.
- 1 dreiphasige Drehzahl 230 / 400V, 50Hz, 4 Pole IE1, IE2 oder IE3.
- Dreiphasige 2-Gang-400-V-, 50-Hz-, 4/8-Dalhander-Pole.
- Ohne Wärmeschutz - Zapfwelle optional.
Auswahl der Rauchabzugsventilatoren

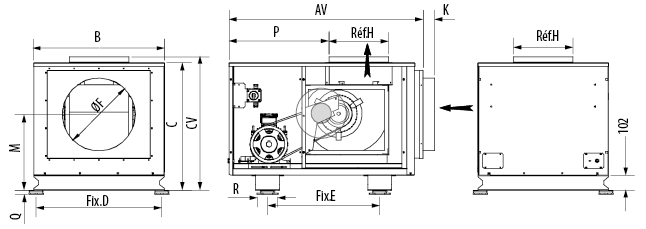

HUDT AL - Einzelansaugung
Vertikale Zurückweisung

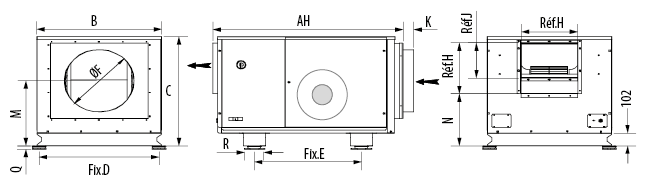

HUDT AL - Einzelansaugung
Horizontale Entladung
|
Einfache Inline-Absaugung |
||||||||||||||||
|
Modell |
Ah |
EIN V |
B. |
VS |
Lebenslauf |
D. |
E. |
F. |
H. |
J. |
K. |
M. |
NICHT |
P. |
Q. |
R. |
|
250 |
1130 |
1118 |
727 |
784 |
824 |
679 |
766 |
400 |
324 |
209 |
80 |
471 |
411 |
569 |
28 |
125 |
|
315 |
1360 |
1329 |
896 |
876 |
916 |
860 |
767 |
500 |
408 |
280,5 |
80 |
521 |
416 |
684 |
28 |
125 |
|
355 |
1490 |
1457 |
1006 |
990 |
1030 |
966 |
897 |
630 |
457 |
321 |
65 |
572 |
476 |
744 |
28 |
125 |
|
400 |
1594 |
1565 |
1120 |
1036 |
1078 |
1071 |
926 |
710 |
509 |
355 |
100 |
586 |
471 |
753 |
28 |
125 |

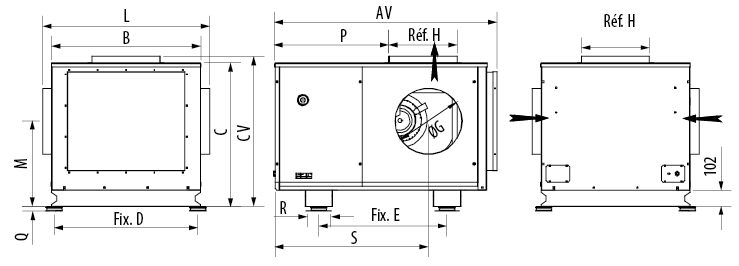

HUDT AD - Doppelte Absaugung
Vertikale Zurückweisung

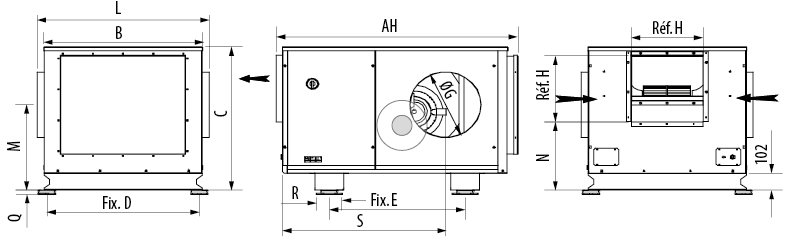

HUDT AD - Doppelte Absaugung
Horizontale Entladung
|
Doppelte seitliche Absaugung |
|||||||||||||||||
|
Modell |
AH |
AV |
B |
C |
CV |
D |
E |
G |
H |
J |
L |
M |
N |
P |
Q |
R |
S |
|
250 |
1130 |
1118 |
727 |
784 |
864 |
679 |
766 |
355 |
324 |
209 |
835 |
471 |
411 |
569 |
28 |
125 |
741 |
|
315 |
1360 |
1329 |
896 |
876 |
916 |
860 |
767 |
400 |
408 |
280,5 |
1005 |
521 |
416 |
684 |
28 |
125 |
921 |
|
355 |
1490 |
1457 |
1006 |
990 |
1055 |
966 |
897 |
500 |
457 |
321 |
1115 |
572 |
476 |
744 |
28 |
125 |
1034 |
|
400 |
1594 |
1565 |
1120 |
1036 |
1155 |
1071 |
926 |
630 |
509 |
355 |
1200 |
586 |
471 |
753 |
28 |
125 |
1060 |
