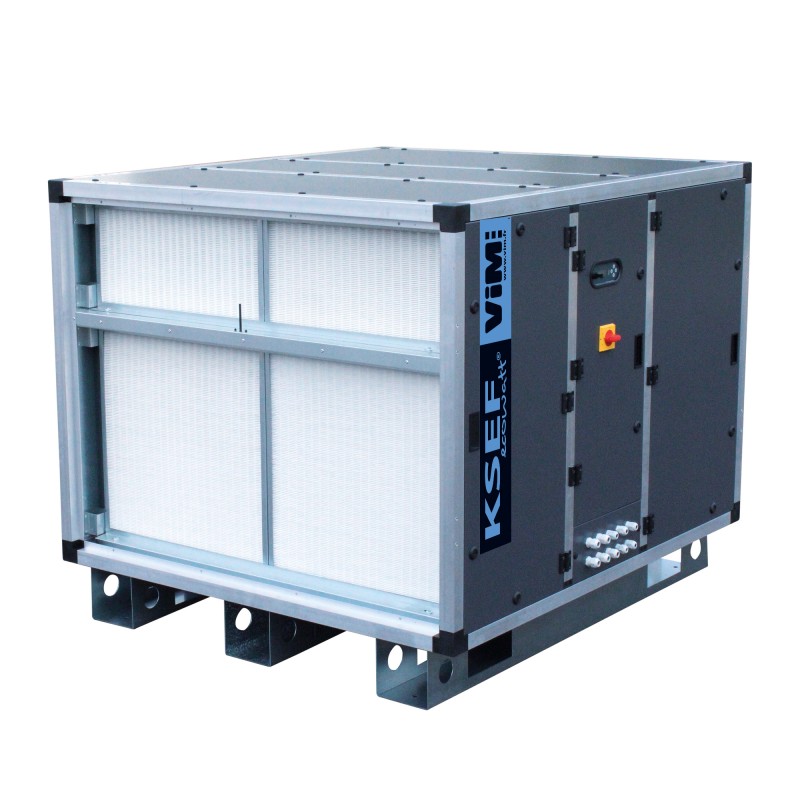

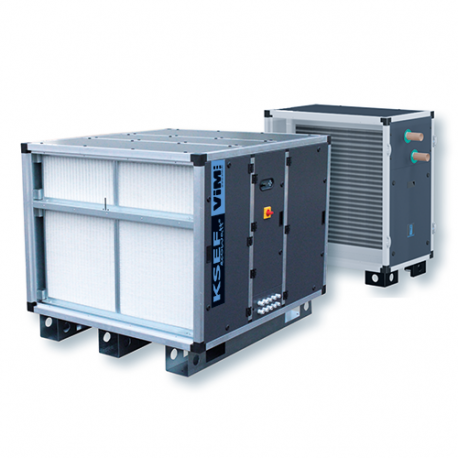

KSEF ECOWATT

Einfacher Fluss CTA

Modular - Reaktion - ECM < 12 000 m3/h

Flag Nouveau
KSEF ECOWATT® Größer anzeigen

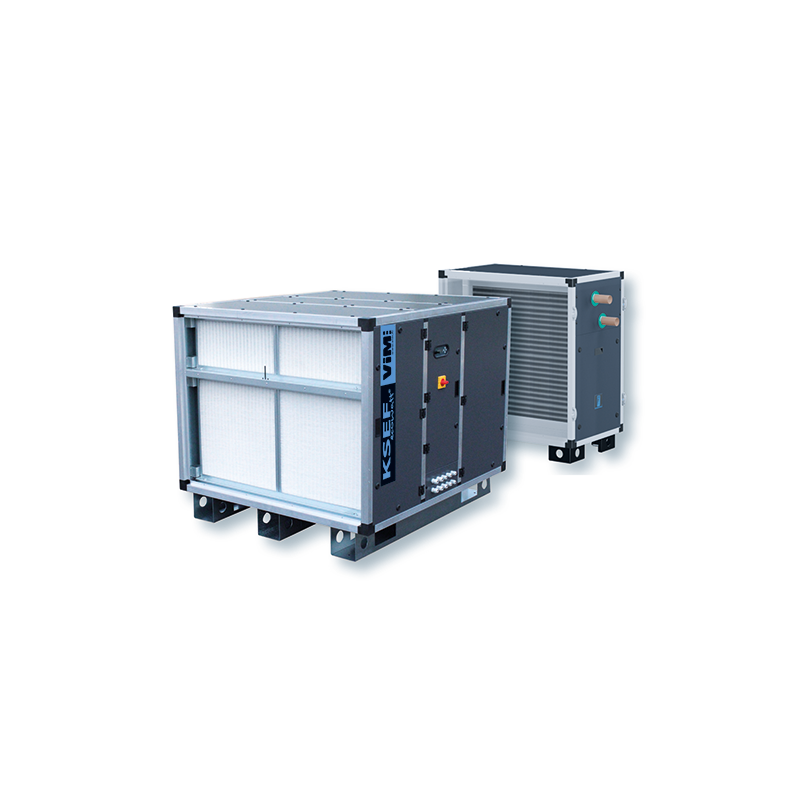

KSEF ECOWATT

Einfacher Fluss CTA


Modular - Reaktion - ECM < 12 000 m3/h

Conformes ErP - UVNR - Moteur EC variable ErP 2018-konform
UVNR - Variabler EC-Motor
Moteur ECM Débit ou pression régulés GTC Modbus OPTAIR® CTA VIM

  • ECM-Motor mit niedrigem Verbrauch
  • 25 mm doppelwandige Isolierung
  • Optionale M5-, F7- oder F9-Filtration
  • Reaktionsfreilauflüfter
  • Modulares Design

Anwendung

Frischluftzufuhr, Filterung, Heizung und Kühlung.
Innen- oder Außenaufstellung.
Temperatur der behandelten Luft -25 bis +40°C.

  • Beschreibung

  • Maße

  • Dokumentation

  • Öffentlicher Preis

  • Software

  • Referenzen

Durchflussraten von 500 m3/h auf 12.000 m3/H.
6 Größen: 18 / 40 / 55 / 75 / 95 / 120.

Vorschriften und Management
  • Regelung durch integrierten CORRIGO-Automaten speziell für VIM .
  • 3 Betriebsmodi: variabler Durchfluss (VAV), konstanter Durchfluss (CAV), konstanter Druck (COP).
  • Kommunikation von Modbus RTU über RS485 oder Modbus TCP/IP, BACnet IP oder MSTP-Port.
  • ETD-Fernbedienung per Touch.
Einstellungen
  • Innenraum ohne Dach: D rechte Dienstbarkeit – G linke Dienstbarkeit.
  • Außenbereiche mit montiertem Dach: EXD rechte Dienstbarkeit – EXG linke Dienstbarkeit.
Zusatzmodule
  • KB-Luftaufbereitungsmodule:
    • KBEI-Elektrobatteriemodul
    • KBEC-Warmwasserregistermodul
    • KBER reversibles Wasserbatteriemodul

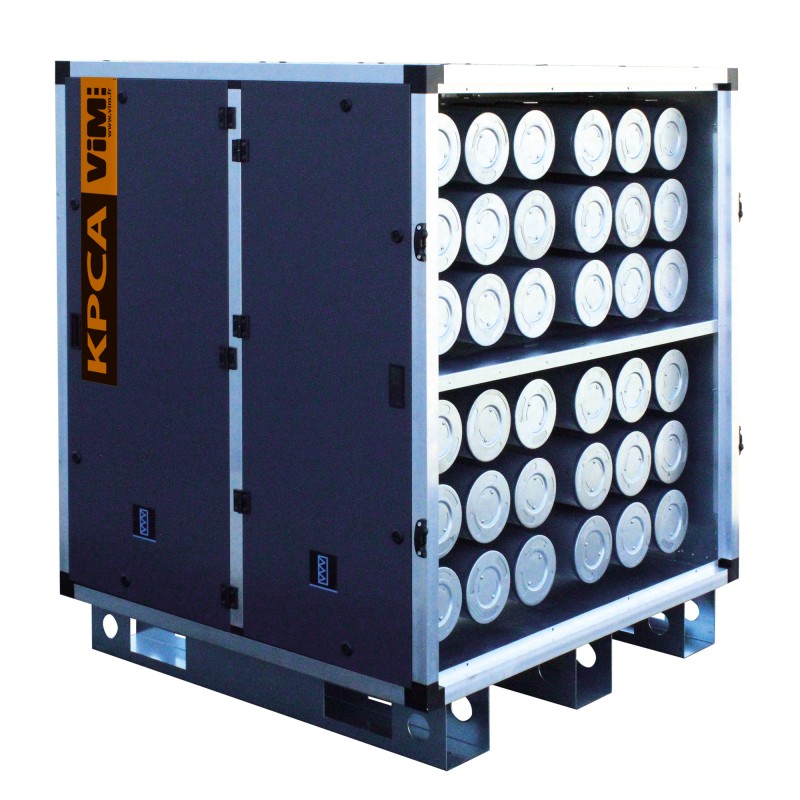

  • KPCA 3-stufiges Filtermodul: Metallisch / M5 + F7 / F9 + Aktivkohlekartuschen.
  • KSIL Silent-Modul.

Konstruktion
  • Modularer Aufbau aus Aluminiumprofil.
  • Inline-Konstruktion, rechteckiger oder kreisförmiger Anschluss.
  • Doppelwandige Paneele mit umlaufender Dichtung:
  • Außenseite aus vorlackiertem verzinktem Stahl, dunkelgraue Farbe RAL7024, Korrosionsbeständigkeit RC5, UV-Beständigkeit RUV3 gemäß EN 10169.
  • Innenraum aus verzinktem Stahl Z275.
  • Isolierung mit dicker Glaswolle. 25 mm, Dichte 24 kg/m3.
  • Wärmeleitfähigkeit 0,035 W/(mk) (20°C).
  • Brandklasse A1 nach Norm EN 13 501.1.
  • Freilauf-Reaktionsventilator aus nicht brennbarem Material. Je nach Größe Mono-230-V- oder Tri-400-V-ECM-Motor.
  • Schalter montiert/festverdrahtet.
  • Modul wird auf Füßen (40 bis 75) oder Rahmen (95 bis 120) geliefert.

2-Stufen-Filtration
  • Metallvorfilter: FIME-Stärke 48 mm.
  • Faltenvorfilter: FIFI M5 ePM10 50% Dicke 48 mm.
  • FIFI F7 ePM1 55 Minifold-Filter% oder FIFI F9 ePM1 80% Dicke 98 mm.

Register (Zubehör)
  • Manuelle oder motorische Steuerung.
  • Frostschutz für Wasserbatterien, saugseitig montiert.
  • Schließung des Netzes in Anwendung von Artikel CH38, montiert auf Blasen.

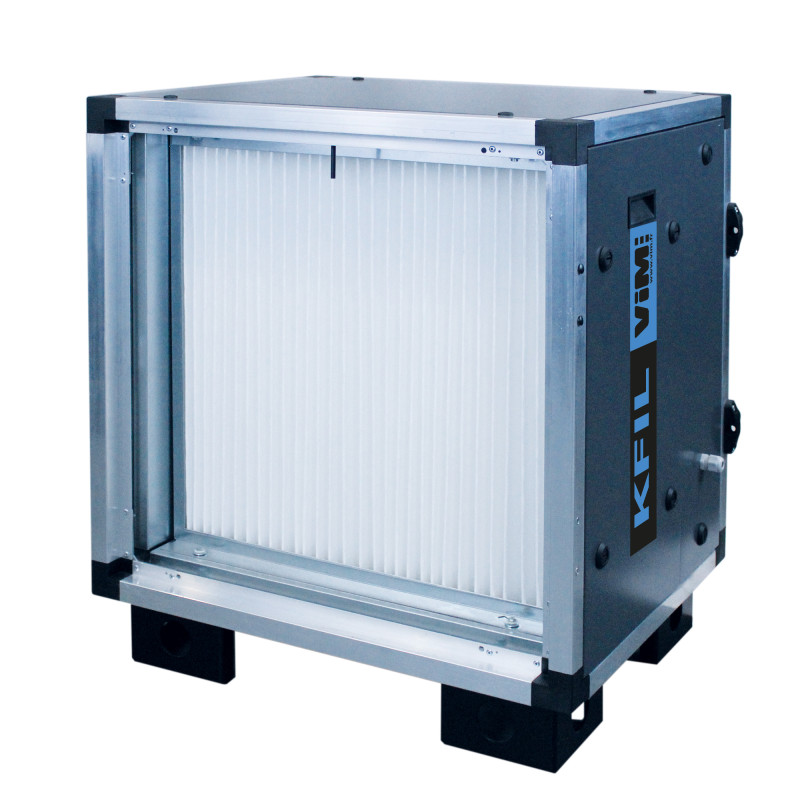

NEU: KFIL-Filtrationsmodul
  • Zwei Filterstufen zur Auswahl: Metallic / M5 / F7 / F9

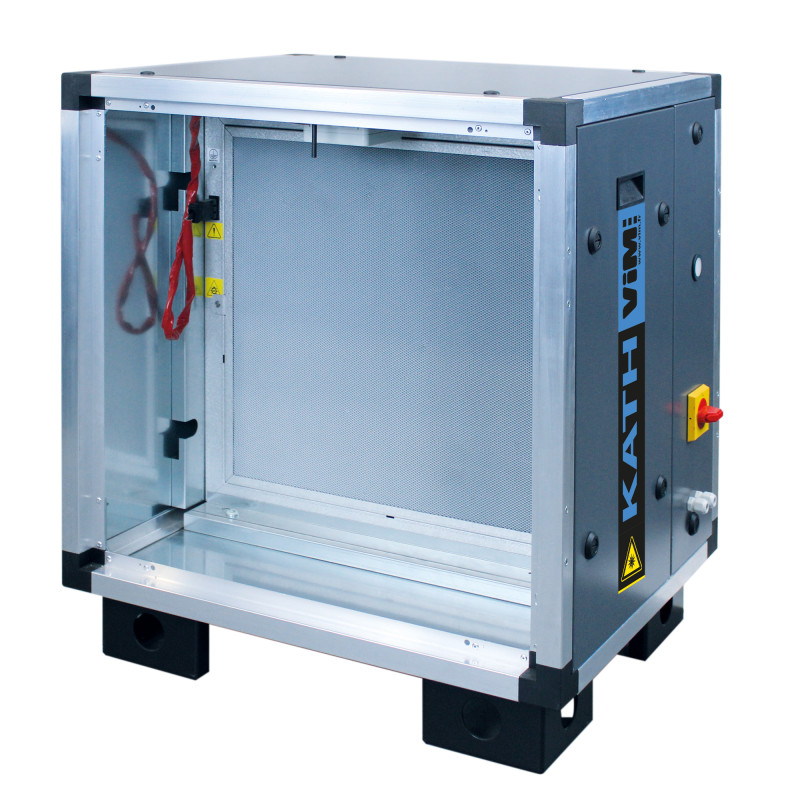

NEU: KATH Athermisches Katalyse-Dekontaminationsmodul
  • Enthält eine von Calistair, einem Spezialisten für Luftreinigung, entwickelte Dekontaminationstechnologie.
  • System bestehend aus Reaktoren mit imprägnierten Zellstrukturen und UV-C-Lampen
  • Ermöglicht die Beseitigung chemischer Schadstoffe, Viren und anderer Mikroorganismen durch Kettenreaktion und ohne die Bildung toxischer Produkte oder Nebenprodukte
  • Konzipiert für Anwendungen, die darauf abzielen, den Schutz der Gesundheit von Mensch und Tier sowie den Schutz von Industrieprodukten und -prozessen zu stärken: EHPAD, Krankenhäuser, medizinische Heime / Geflügelzucht, landwirtschaftliche Betriebe / Elektronik- oder Pharmaindustrie usw.

KB-Batteriemodule

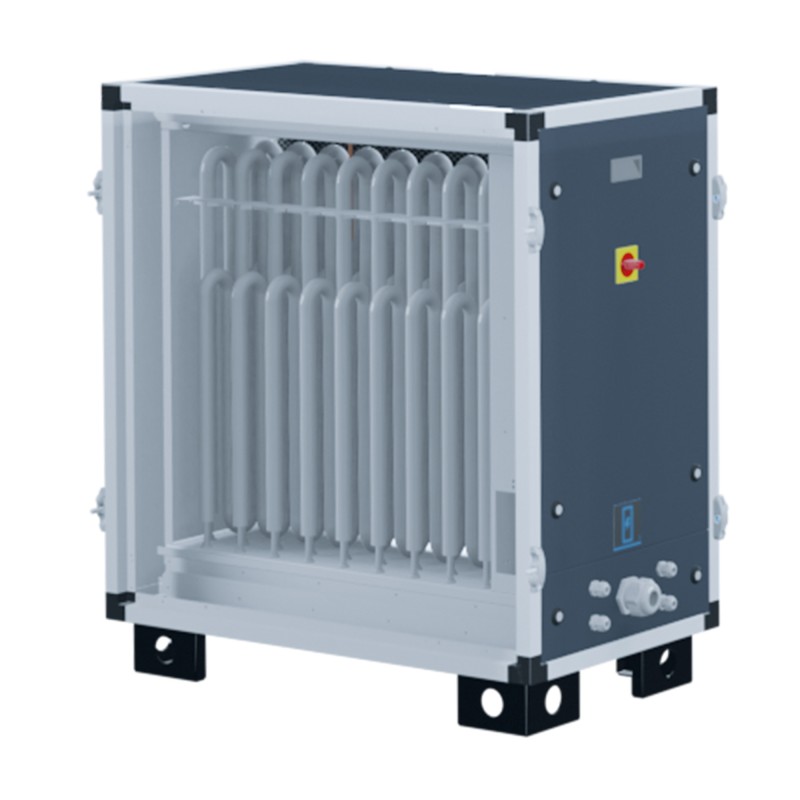

KBEI – Elektrisches Batteriemodul
  • Widerstände aus Edelstahl 304L.
  • Sicherheitsthermostate: ein Thermostat mit automatischer Rückstellung 85 °C, ein Thermostat mit manueller Rückstellung 120 °C.
  • Steuerung durch Impulsfolge.
  • Nachlüftung.
  • Separates Tri 400V-Netzteil mit Sicherheitsschalter.

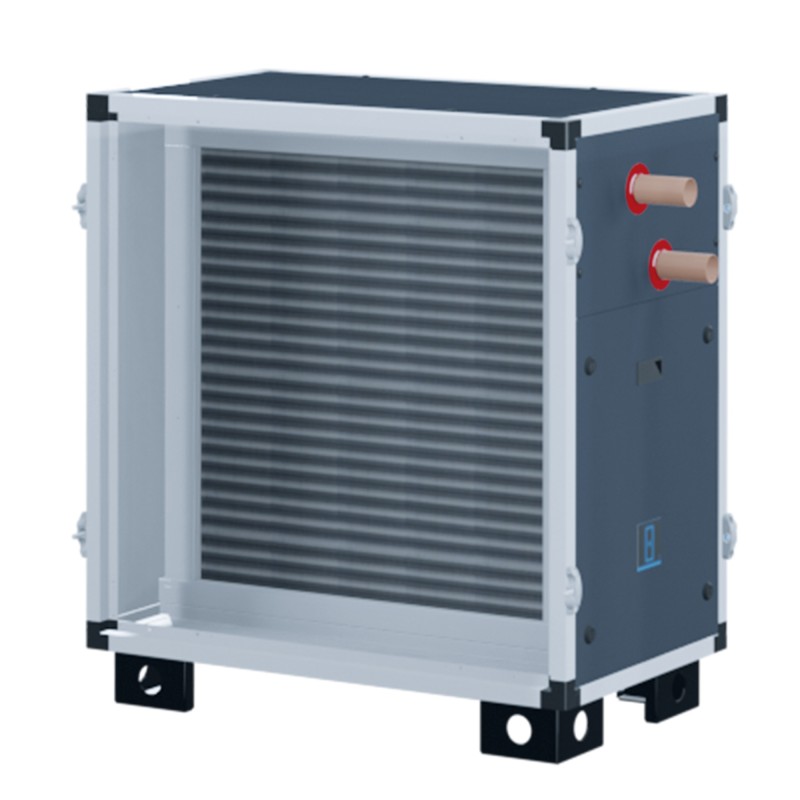

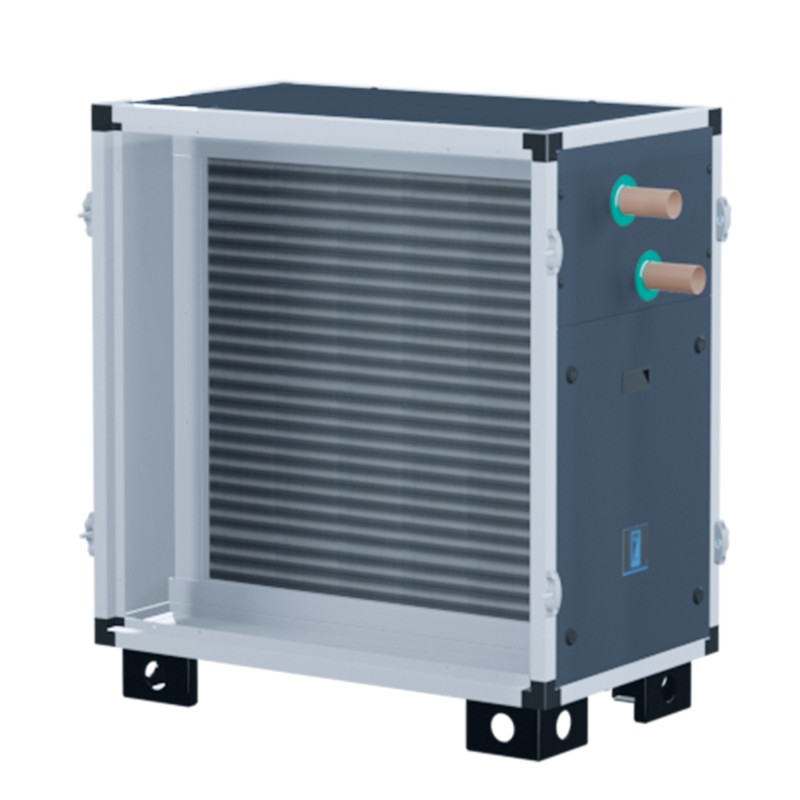

KBEC – Warmwasser-Wärmetauschermodul
  • 2- oder 4-reihige Batterie, mit Kupferrohren, Aluminiumlamellen auf einem verzinkten Stahlrahmen; Verbindungsrohre mit Gewinde.
  • Rechts- oder Linksanschluss in Luftströmungsrichtung.
  • Frostschutz durch Kontaktfühler.
  • Batterie(n) auf Schlitten montiert, über Seitenklappe zugänglich.

KBER – Kalt- oder reversibles Wasserbatteriemodul
  • ER-Batterien für Kalt- oder Warmwasser.
  • 4-reihige Batterie, mit Kupferrohren, Aluminiumlamellen auf einem verzinkten Stahlrahmen; Verbindungsrohre mit Gewinde.
  • Rechts- oder Linksanschluss in Luftströmungsrichtung.
  • Umschaltthermostat.
  • Frostschutz durch Kontaktfühler.
  • Batterie(n) auf Schlitten montiert, über Seitenklappe zugänglich.
  • Kondensatwanne und Tropfenabscheider aus Edelstahl.

Stilles Modul

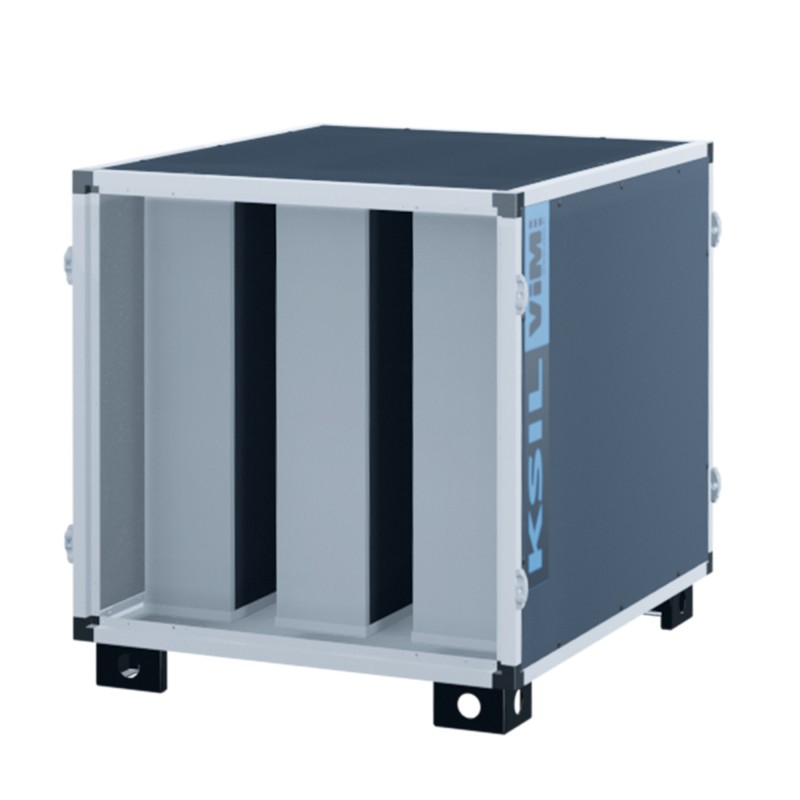

KSIL – Akustisches Schallwandmodul
  • 200 mm dicke Schallwände.
  • Steinwolle 50 kg/m3 geschützt durch einen Anti-Faser-Glasschleier.
  • Brandklasse A1.
  • Küchenoption:
    • M0 (A1) Streckmetallschutz zur Erleichterung der Reinigung und Aufrechterhaltung der akustischen Leistung.

Auswahl der Luftbehandlung
KSEF ECOWATT® 18 / 40 / 55 / 75

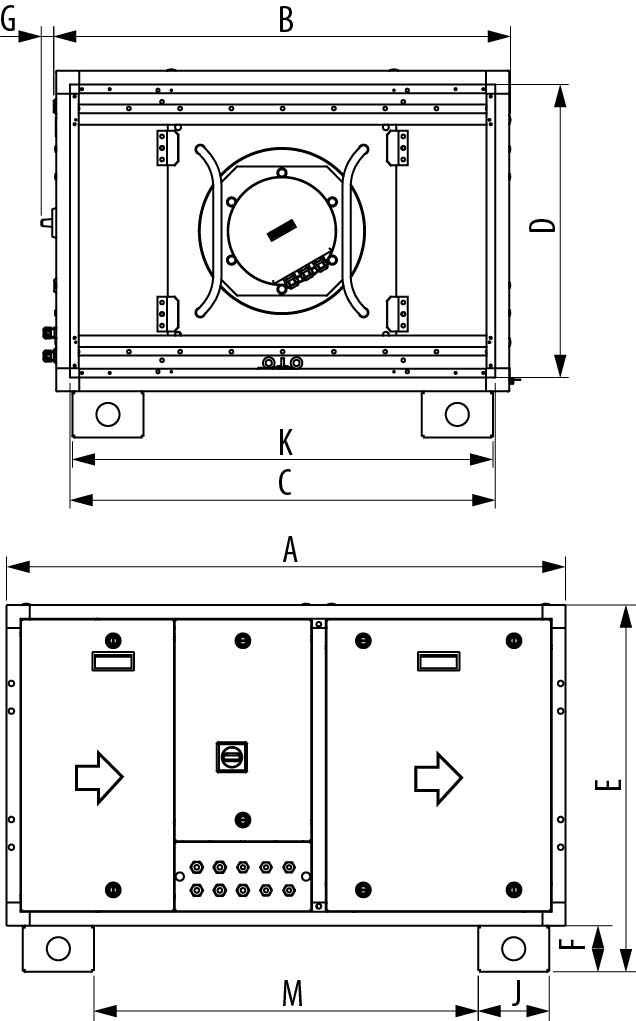

Indoor-Modell ohne Dach

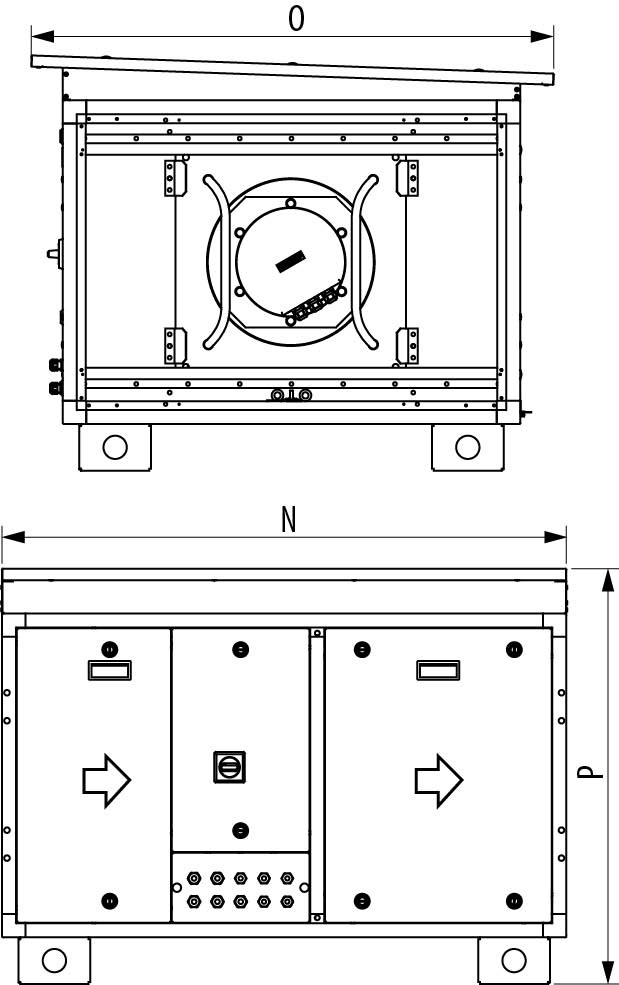

Outdoor-Modell mit Dach




Größe A B C D E F G J M N O P Gewicht (kg)
Ohne Dach Mit Dach
KSEF ECOWATT® 18 985 644 584 538 700 100 33 154 607 985 784 796 63 73
KSEF ECOWATT® 40 1135 695 635 635 795 100 33 154 757 1135 835 891 88 120
KSEF ECOWATT® 55 1210 981 921 635 795 100 33 154 832 1210 1121 891 130 161
KSEF ECOWATT® 75 1270 981 921 921 1081 100 33 154 892 1270 1121 1177 141 156



KSEF ECOWATT® 95 / 120 / 200

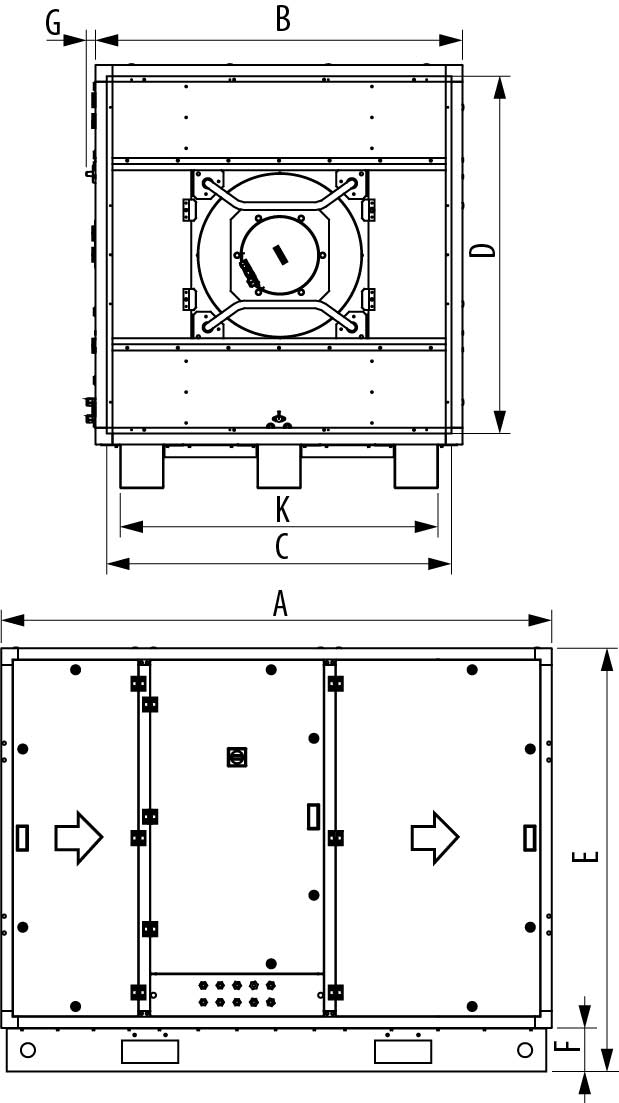

Indoor-Modell ohne Dach

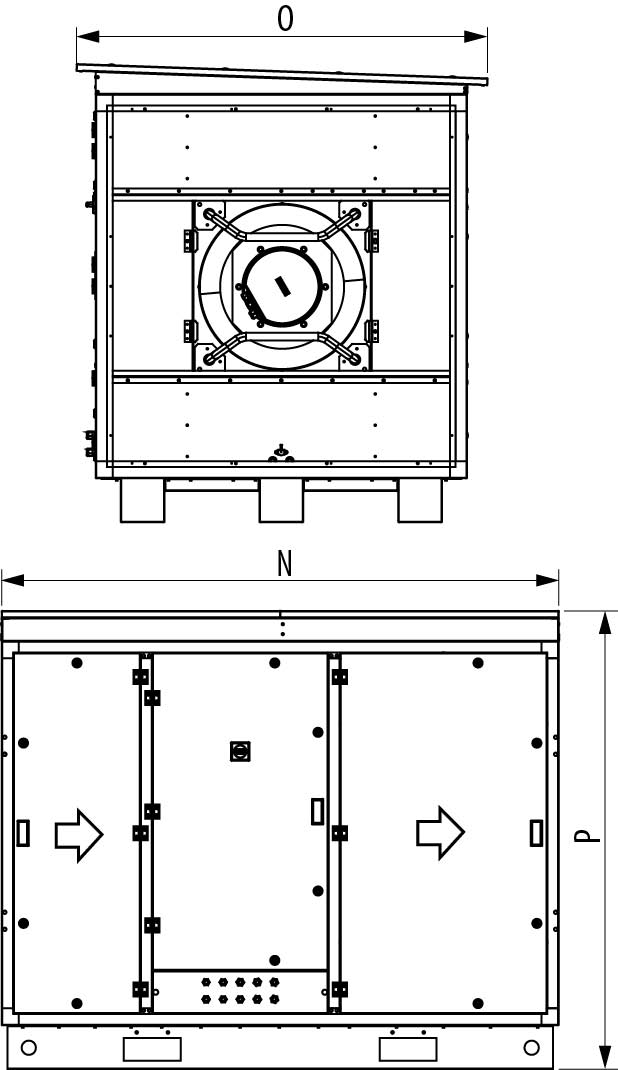

Outdoor-Modell mit Dach




Größe A B C D E F G N O P Gewicht (kg)
Ohne Dach Mit Dach
KSEF ECOWATT® 95 1478 1306 1226 967 1202 155 33 1478 1446 1308 230 255
KSEF ECOWATT® 120 1959 1306 1226 1272 1507 155 33 1959 1446 1613 353 385
