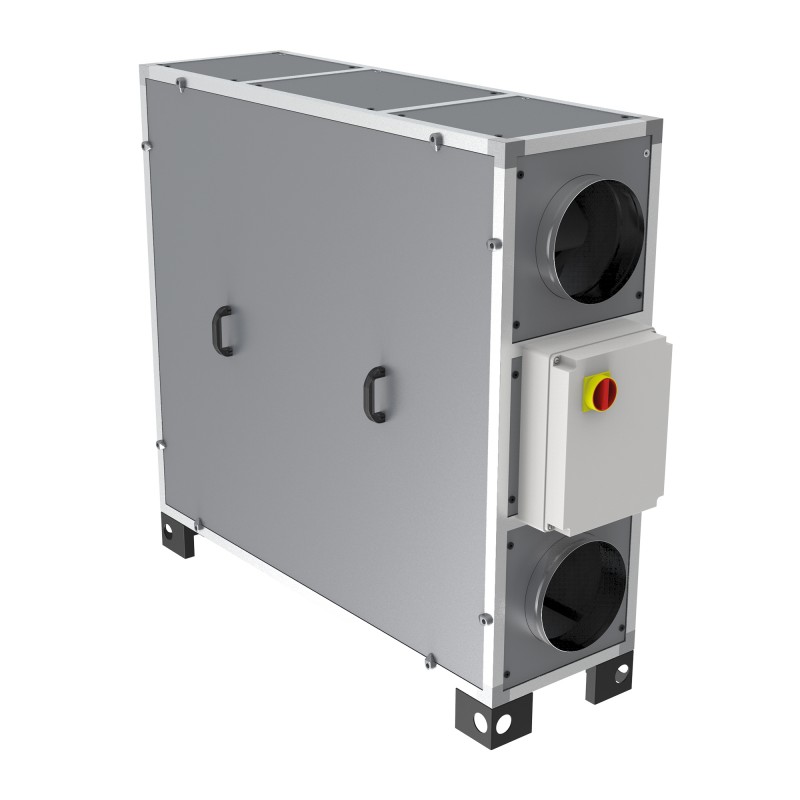

CAD HR DUO V

Doppelstrom-Klimagerät V mit Wärmetauscher

Gegenstrom - Reaktion - ECM < 1.600 M3/h

Größer anzeigen

CAD HR DUO V

Doppelstrom-Klimagerät V mit Wärmetauscher

Gegenstrom - Reaktion - ECM < 1.600 M3/h

	ErP 2018 konform - UVNR Variabler EC-Motor			Filter Standardmäßig geliefert: Blasen Frischluft: FIFI F7 ePM1 70 Minifaltenfilter% bei geringem Druckverlust. Wiederholung Verbrauchte Luft: FIFI M5 ePM10 50 Minifaltenfilter%.

Luft-Luft-Plattenwärmetauscher, hergestellt von der Firma RECUTECH, die am Eurovent-Zertifizierungsprogramm für AAHE teilnimmt.

Doppelwandige Isolierung 25 mm
Freilaufender Lüfter mit Rückwirkung
ECM-Motor mit niedrigem Verbrauch
Neue kommunizierende Modbus / Bacnet-Steuerung
Thermischer Wirkungsgrad bis zu 90%

Anwendungen:

Zu- und Abluft mit Rückgewinnung.
Verwendung im Innen- oder Außenbereich mit Regenschutz.

Tertiärgebäude

Gebäude für die Gastronomie

CAD / BIM

CAD : CAD HR DUO V Medien gesperrt

BIM : CAD HR DUO V Medien gesperrt

Online bestellen

Beschreibung
Maße
Dokumentation
Öffentlicher Preis
Software
Referenzen

3 Größen: 04 (450 m³/h) / 06 (680 m³/h) / 15 (1.520 m³/H)
Vertikale Konstruktion (V) mit Inline-Kanalanschluss.
Rechte (R) oder linke (L) Stellung in Richtung der geblasenen Luft.
Zahlreiche Konfigurationen der Position der Entnahmestellen sind vor Ort realisierbar.
Umgehung 50% modulierend.
Steuerung externer Akkus (Zubehör).
VIM spezifische integrierte EVCO-Regelung. Kommunikation von Modbus RTU über RS485 oder Modbus TCP/IP BACnet IP-Port, Remote-EPJcolor-Touch-Steuerung.

Konstruktion

Selbsttragende Konstruktion aus stranggepresstem Aluminiumprofil, abgerundete Ecken.
25 mm doppelwandiges Paneel aus legiertem Stahl (Zn - Al - Mg) ZM310 für Umgebungen mit C4 mittlerer Korrosionsbeständigkeit oder C5 geringer Korrosionsbeständigkeit, Isolierung durch eingespritzten Polyurethanschaum (42 kg/m³ – 0,0246 W/mk) Brandklasse B-S2, d0 (M1).
Vertikale Konstruktion mit Reihenanschluss durch runde Entnahmestellen mit Dichtmuffen.
Möglichkeit, die Position bestimmter Abgriffe vor Ort anzupassen.
Verzinkte Stahlfüße zur Bodenmontage.
Seitlicher Zugang zu Filtern, Wärmetauscher, Batterie und Lüfter.
Ø1/2˝-Spülung zur Kondensatableitung.

Motorisierung

Reaktionslüfter mit Freilauf, metallisch (nicht brennbar A1).
ECM-Motor, 230 V, 50 Hz, hoher Wirkungsgrad.
Steuerung durch 0…10V Signal.
IP54 Klasse B.
Elektronischer Thermoschutz.

Austausch

Hocheffizienter Gegenstrom-Plattenwärmetauscher aus Aluminium. Thermischer Wirkungsgrad bis zu 90%.
Umgehung 50% motorisiert, im Gerät am Frischluftnetz integriert.
230V einphasiger 3-Punkt-Servomotor, proportional gesteuert durch Einstellung der Laufzeit.

Filtration

Hocheffizienter Gegenstrom-Plattenwärmetauscher aus Aluminium. Thermischer Wirkungsgrad bis zu 90%.
Umgehung 50% motorisiert, im Gerät am Frischluftnetz integriert.
230V einphasiger 3-Punkt-Servomotor, proportional gesteuert durch Einstellung der Laufzeit.

Warmwasserbatterie Typ BAAT

Selbsttragende Konstruktion aus 25 mm starken doppelwandigen Platten aus legiertem Stahl (Zn - Al - Mg) ZM310 für Umgebungen mit C4 hoher Beständigkeit oder C5 mittlerer Beständigkeit Korrosivität, Isolierung durch eingespritzten Polyurethanschaum (42 kg/m³ – 0,0246 W/mk) Brandklasse B-S2, d0 (M1).
2-reihiger Wasserspeicher aus Kupferrohren mit Aluminiumlamellen auf verzinktem Stahlrahmen.
Kupfersammler.
Verbindungsrohr mit Gewinde.
Anschluss des Frostschutzkontaktfühlers (Zubehör) und der Ventilsteuerung (Zubehör) über die EVCO-Regelung.
Einbau im Kanal.

Kaltwasserbatterie / reversibel Typ BAAF

Selbsttragende Konstruktion aus 25 mm starken doppelwandigen Platten aus legiertem Stahl (Zn - Al - Mg) ZM310 für Umgebungen mit Korrosivität C4 hohe Haltbarkeit oder C5 mittlere Haltbarkeit, Isolierung durch eingespritzten Polyurethanschaum (42 kg/m3 – 0,0246 W/mk), Brandklassifizierung B-S2, d0 (M1).
4-reihiger Wasserspeicher in Kupferrohren mit Aluminiumlamellen auf verzinktem Stahlrahmen.
Kupfersammler.
Verbindungsrohr mit Gewinde.
1/2" Kondensatablass zum Anschluss an einen Siphon bei Einsatz unter kalten Bedingungen.
Anschluss des Frostschutzkontaktfühlers (Zubehör) (reversibel einsetzbar) und der Ventilsteuerung (Zubehör) durch die EVCO-Regelung.
Einbau im Kanal.

Externe Elektrobatterie Typ BATE R010

Verwendung als Frostschutzmittel oder Nachheizmittel.
Angetrieben durch die EVCO-Regulierung.
Einbau im Kanal.

Auswahl der Luftbehandlung

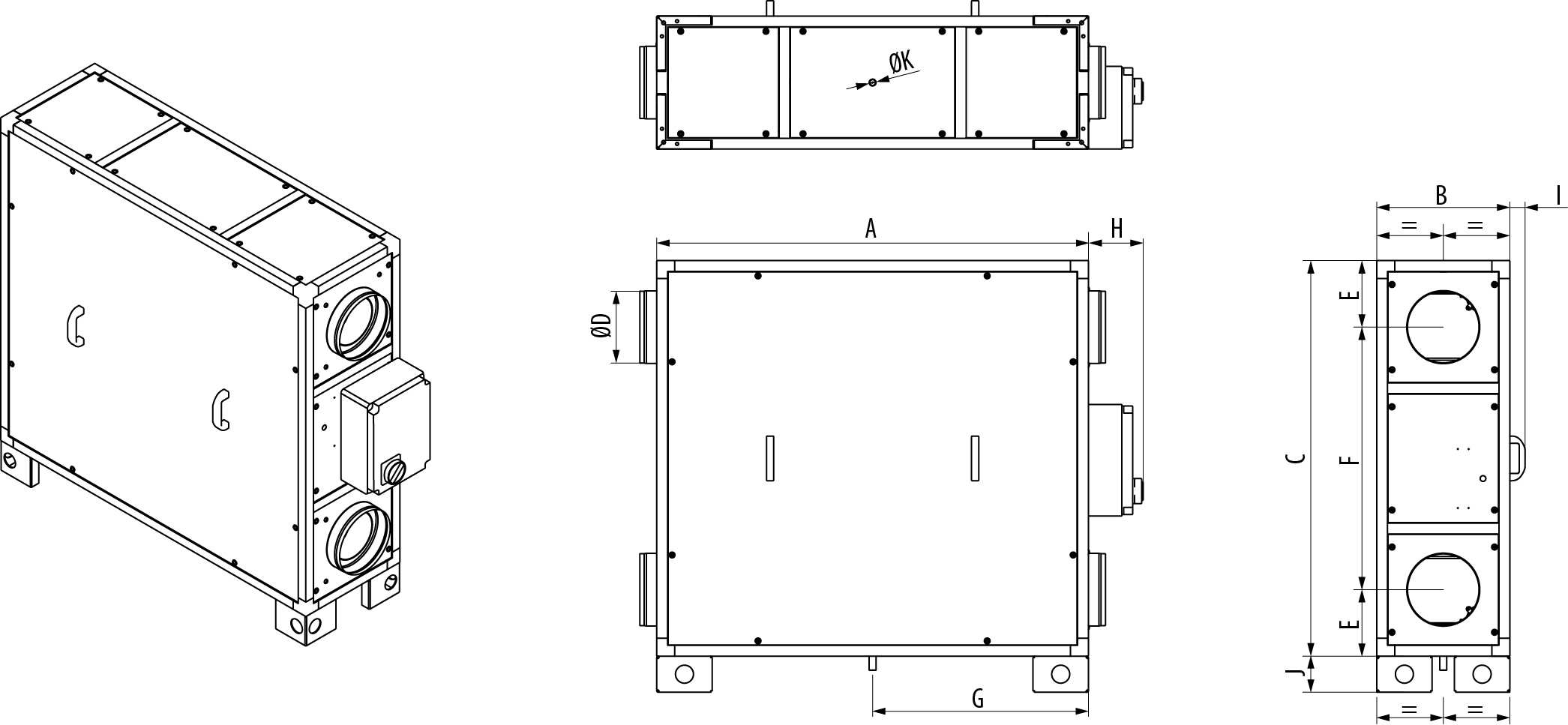

Modell	A	B	C	D	E	F	G	H	I	J	K	Gewicht (kg)
CAD HR DUO V 04	1200	370	1100	200	185	730	600	152	44	100	19	78
CAD HR DUO V 06	1350	430	1200	250	215	770	684	152	44	100	19	98
CAD HR DUO V 15	1620	550	1460	315	272	915	853	152	44	100	19	160
