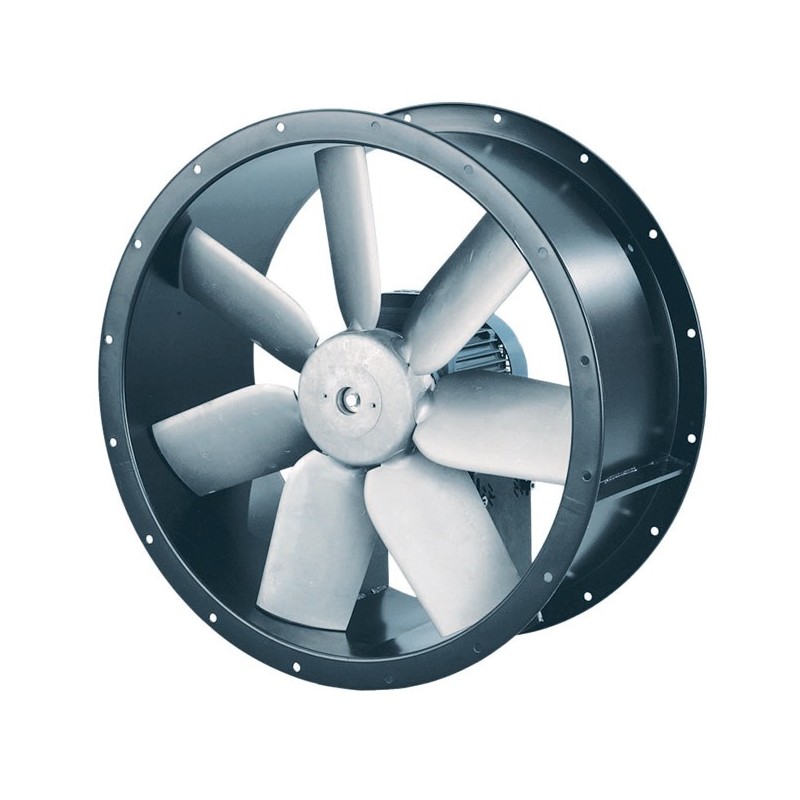

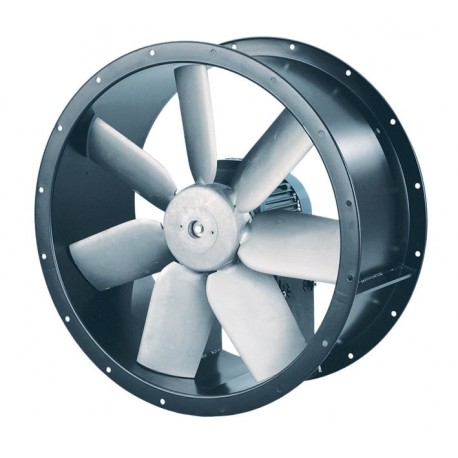

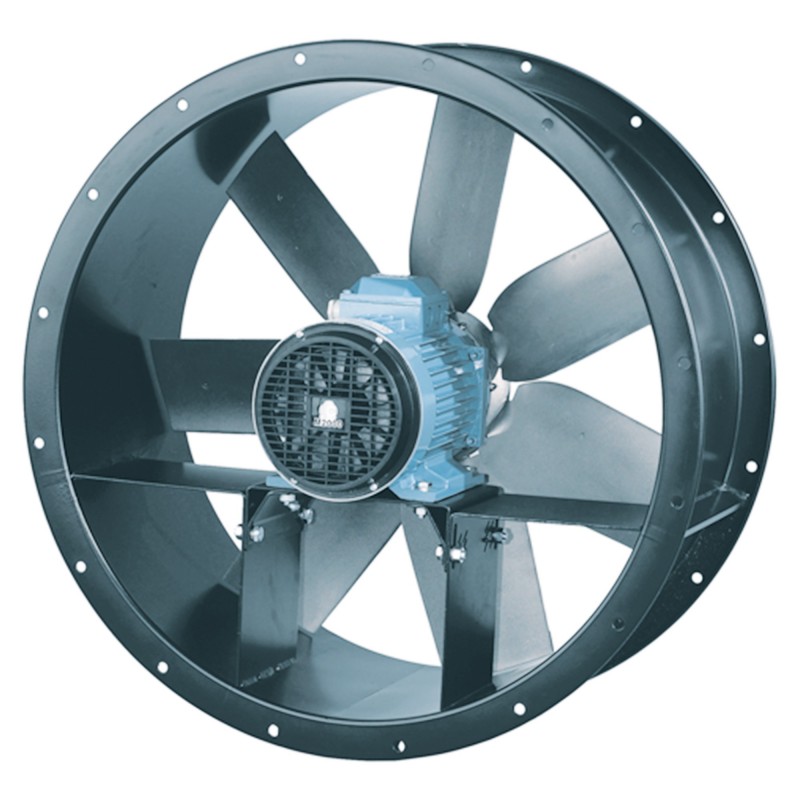

TCBB - TCBT
Axialventilatoren
Rohr < 43.000 m3/h
Größer anzeigen
TCBB - TCBT
Neues Produkt
 |
ErP 2015-konform Fan |
 |
- Standard Version
- Kleiner Fußabdruck
Anwendung
Absaugen oder Einleiten von Luft.
Einbringen von Frischluft in Rauchabzugsanlagen.
Luftvorlauftemperatur je nach Motorisierung von -40°C bis +70°C.
Horizontaler oder vertikaler Einbau.
-
Beschreibung
-
Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen
10 Größen: 250 / 315 / 355 / 400 / 450 / 500 / 560 / 630 / 710 / 800.
Geschwindigkeiten von 250 bis 43.200 m3/H.
2 Netzteile:
Konstruktion
Motorisierung
Auswahl an technischen Ventilatoren
Geschwindigkeiten von 250 bis 43.200 m3/H.
2 Netzteile:
- TCBB: Einphasig.
- TCBT: Dreiphasig.
Konstruktion
- Aluminiumpropeller, Festblattgröße 250 bis 400, Variablen im Stand von 450 bis 800, dynamisch ausgewuchtet im Anschluss ISO 1940.
- Luftrichtung B standardmäßig: Propeller > Motor.
- Gehäuse und Flansche aus verzinktem Stahl, korrosionsgeschützt durch Kataphorese und schwarze Polyesterfarbe RAL 9011, Edelstahlschrauben.
- Klemmenkasten mit PG-11-Kabelverschraubung außen am Gehäuse befestigt bei Baugröße 250 bis 630, am Motor bei Baugröße 710 bis 800, Standardkabel.
Motorisierung
- 2-, 4- oder 6-polige ein- oder dreiphasige AC-Motoren mit 1 Drehzahlklasse F und 4/8-polige 3-phasige 400-V-Motoren mit 2 Drehzahlen für die Größen 450 bis 800.
- Monomotoren mit im Klemmenkasten eingebautem Kondensator.
Auswahl an technischen Ventilatoren

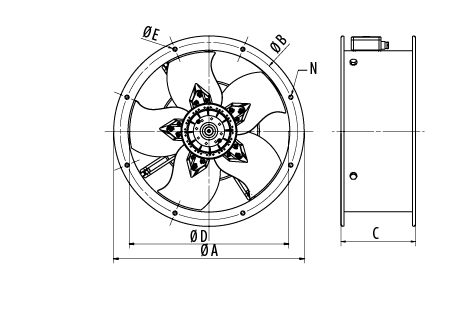

TCBB-TCBT 250 bis 400

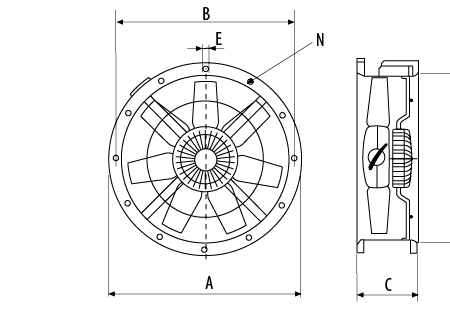

TCBB-TCBT 450 bis 630 und 710 / 6-polig

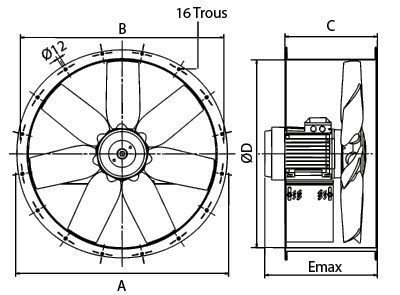

TCBB-TCBT 710 / 4-polig und 800
TCBB-TCBT 450 bis 630 und 710 / 6-polig
|
Größen |
ØA |
B |
C |
ØD |
ØE |
Anzahl der Löcher |
|
250 |
327 |
292 |
170 |
254 |
10 |
4 |
|
315 |
386 |
355 |
170 |
315 |
10 |
8 |
|
355 |
426 |
395 |
170 |
355 |
10 |
8 |
|
400 (4 Pole) |
487 |
450 |
210 |
400 |
12 |
8 |
|
400 (6 Pole) |
487 |
450 |
170 |
400 |
12 |
8 |
|
450 |
537 |
500 |
180 |
450 |
12 |
8 |
|
500 |
595 |
560 |
180 |
500 |
12 |
12 |
|
560 |
655 |
620 |
240 |
560 |
12 |
12 |
|
630 |
725 |
690 |
240 |
630 |
12 |
12 |
|
710 (6 Pole) |
806 |
770 |
240 |
710 |
12 |
16 |
TCBB-TCBT 710 / 4-polig und 800
|
Größen |
ØA |
B |
C |
ØD |
E |
||
|
4 Pole |
6 Polen |
8 Polen |
|||||
|
710/L (4-polig) |
806 |
770 |
380 |
710 |
415 |
||
|
710/H (4-polig) |
806 |
770 |
380 |
710 |
444 |
||
|
800/L |
896 |
860 |
380 |
800 |
437 |
408 |
383 |
|
800/K |
896 |
860 |
380 |
800 |
448 |
437 |
408 |
|
800/G |
896 |
860 |
380 |
800 |
447 (5,5kW) 515 (7,5kW) |
448 |
437 |
|
800/H |
896 |
860 |
380 |
800 |
515 |
477 |
437 |
Detaillierte Spezifikationen
Textkatalogseiten (CT)
Katalogseiten - Andere
Öffentlicher Tarifpreis
Preiskatalogseiten (CP)
Installationsanleitung
Installationsanleitung (NT)
Feuer- / Rauchabsaugungszertifikate
Brandklassifizierungsbericht (PVFEU)
Elektro- / ATEX-Zertifikate
Elektrische CE-Erklärungen (DCCE)
Verschreibungshilfe
Spezifikationstext (TP)
EASYVENT
Greifen Sie online auf die Software zu
