CHGT F400 - CHGT F200
Axialventilatoren F400 oder F200
In isolierten Boxen - AK < 130.000 m3/h
Größer anzeigen

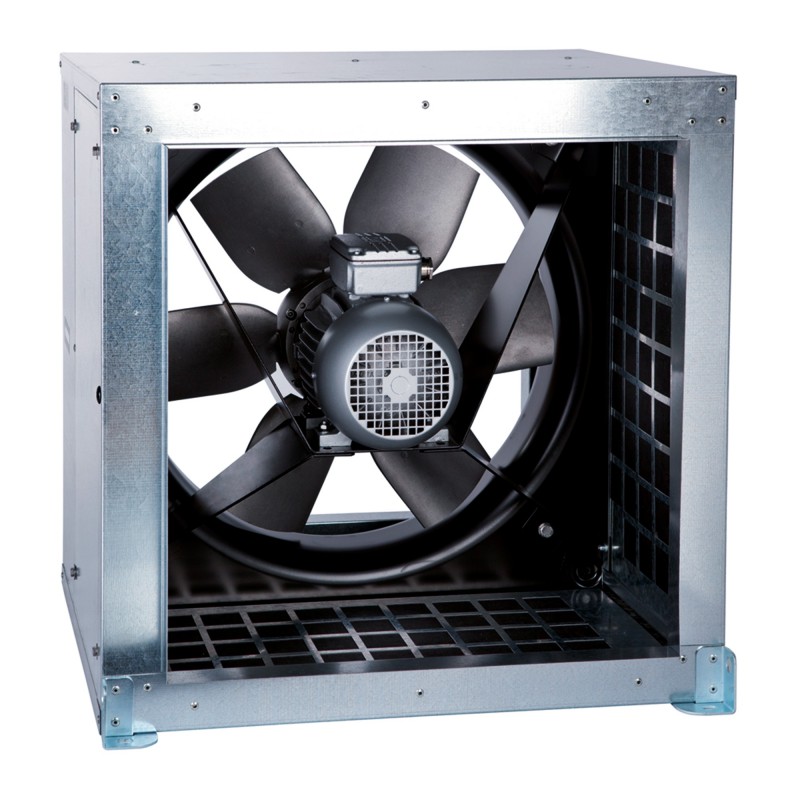

CHGT F400 - CHGT F200
Neues Produkt
 |
ErP 2015 konform Ventilator |
|
 |
 |
 |
- Axialer Kastenlüfter
- Gehäuse mit Schalldämmung
- Breiter Durchfluss- / Druckbereich
Anwendung
Absaugung von Dämpfen und heißen Gasen im Brandfall.
Entnahme abgestandener Luft aus tertiären und industriellen Räumlichkeiten.
Luftabsaugung und Rauchabsaugung von überdachten Parkplätzen.
Innen- oder Außeninstallation für horizontalen Luftstrom.
CAD / BIM
Online bestellen
-
Beschreibung
-
Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen
- Fördermengen von 600 bis 130.000 m3/H.
- 2 Modelle: F400 120 zugelassen oder F200 120 zugelassen.
- 10 Größen: Ø 400 / 450 / 500 / 560 / 630 / 710 / 800 / 900 / 1000 / 1250.
Konstruktion
- Z275 verzinkter Stahlkasten mit 25 mm M0 Glasfaser-Schalldämmung.
- Abnehmbare Seitenteile auf beiden Seiten für einfachen Zugang.
- Zwinge und Motorträger aus dickem, feuerverzinktem Stahlblech.
- Quadratischer Flansch an Saug- und Druckseite.
- Hochleistungspropeller aus Aluminiumdruckguss, dynamisch ausgewuchtet gemäß ISO 14694: G6.3. 3, 5, 6, 7 oder 9 Flügel mit variablen Neigungswinkeln im Stillstand, um präzise auf alle Durchfluss-/Druckanforderungen zu reagieren.
- Luftrichtung A: Motor > Propeller.
Motorisierung
- Dreiphasiger Wechselstrom-Asynchronmotor, direkt mit dem Propeller gekoppelt.
- B3 Fußmotor, IP55, Klasse H, Klemmenkasten oben auf dem Motor. Linien S1 und S2. Mögliche Steuerung durch Frequenzvariation.
- Motor ohne Thermoschutz:
- 1 Geschwindigkeit, dreiphasig, 230/400 V, 50 Hz, 4 oder 6 Pole, bis zu 3 kW.
- 1 Geschwindigkeit, dreiphasig, 400 V, 50 Hz, 4 oder 6 Pole, über 3 kW.
- 2 Geschwindigkeiten, dreiphasig, 400 V, 50 Hz, 2/4, 4/8, 4/6 oder 6/12 Pole, Dahlander-Wicklungen.
Auswahl des Rauchabzugsventilators

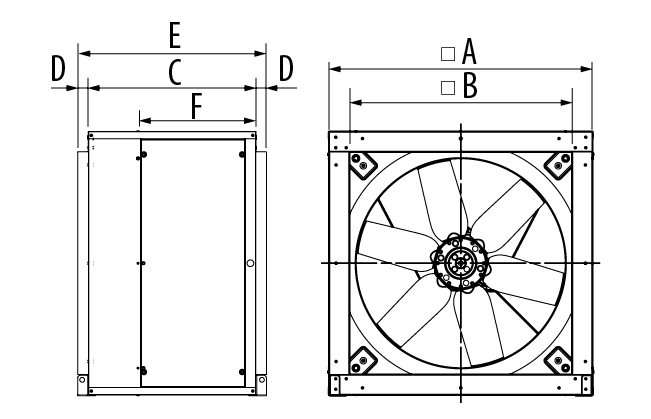

CHGT 400 bis 800
CHGT 900 bis 1250
|
Modell |
HAT |
B |
C |
D |
E |
F |
|
400 |
509,0 |
423 |
440 |
40 |
520 |
304 |
|
450 |
567,6 |
473 |
783 |
40 |
563 |
317 |
|
500 |
638,0 |
523 |
525 |
40 |
605 |
331 |
|
560 |
718,6 |
583 |
570 |
40 |
650 |
370 |
|
630 |
808.0 |
653 |
570 |
40 |
650 |
370 |
|
710 |
907,6 |
750 |
640 |
40 |
720 |
438 |
|
800 |
1.007,6 |
850 |
640 |
40 |
720 |
438 |

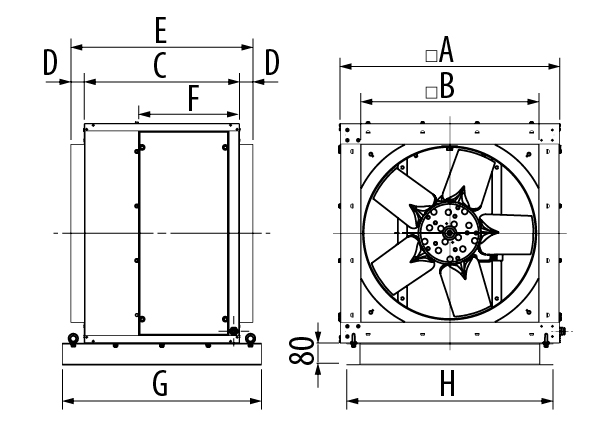

CHGT 900 bis 1250
|
Modell |
HAT |
B |
C |
D |
E |
F |
G |
H |
|
900 |
1.126,5 |
950 |
700 |
50 |
800 |
503 |
860 |
1.076,5 |
|
1.000 |
1.256,5 |
1.055 |
700 |
50 |
800 |
503 |
860 |
1.206,5 |
|
1.250 |
1.476,5 |
1.275 |
900 |
50 |
1.000 |
310 |
1.060 |
1.426,5 |
