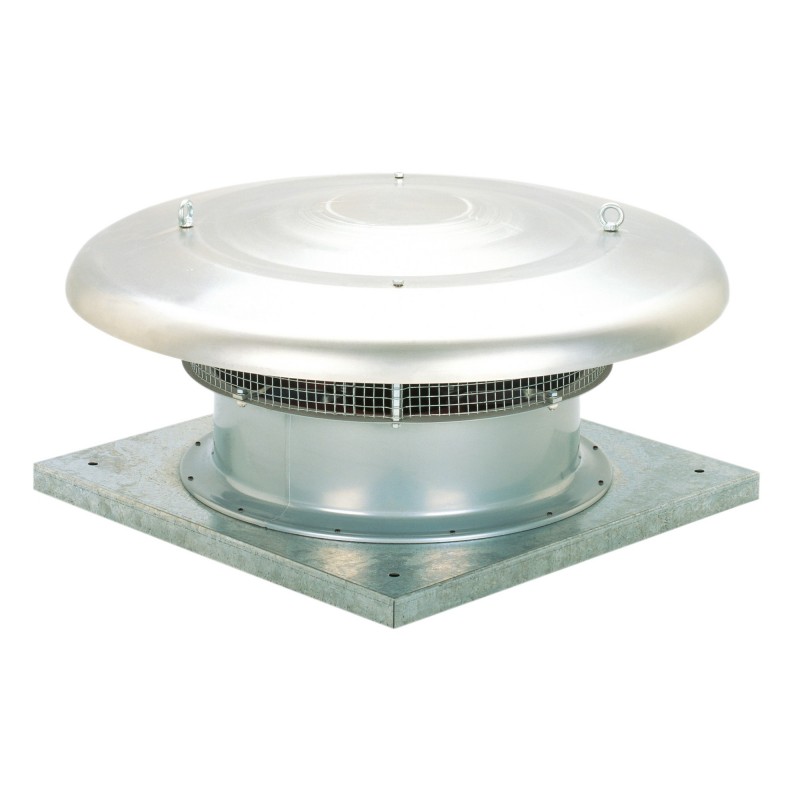

HCTT ATEX
ATEX-Türme
Axial - Absaugung oder Blasen < 45000 m3/h
Größer anzeigen
HCTT ATEX
Neues Produkt
 |
ErP nicht anwendbar | |
 |
 |
|
- Konformität ATEX Zone 1 und 2 Standardgas, 22 Staub
- Explosionsgeschütztes HCTT Exd
- HCTT Exe erhöht die Sicherheit
- HCTT Extc mit Gehäuseschutz
- Luftabsaugung und Blasen
Anwendung
Luftabsaugung oder Belüftung von Räumlichkeiten, deren Atmosphäre eine oder mehrere explosive Verbindungen enthält.
Luftstromtemperatur von -20 ° bis + 40 ° C.
Einbau nur in senkrechter Position.
CAD / BIM
-
Beschreibung
-
Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen
2 Versionen
ATEX Gaszone:
HCTT Exd: II 2G Exd IIB T4 Gb
ATEX Staubzone:
HCTT Extc: II3D Extc IIIB T125 ° C Gleichstrom, nicht leitender Staub
Konstruktion
Motorisierung
Auswahl der technischen Fans
- Insufflation: Richtung A.
- Extraktion: Richtung B.
ATEX Gaszone:
HCTT Exd: II 2G Exd IIB T4 Gb
- 3 Größen von Durchmessern: 800/900/1000 mm.
- Durchflussraten von 6.000 bis 38.000 m3 / h bei der Extraktion, von 4.000 bis 45.000 m3 / h bei der Insufflation.
- 11 Größen von Durchmessern: 315/355/400/450/500/560/630/710/800/900/1000 mm.
- Durchflussraten von 800 bis 38.000 m3 / h bei der Extraktion, von 2.400 bis 45.000 m3 / h bei der Insufflation.
ATEX Staubzone:
HCTT Extc: II3D Extc IIIB T125 ° C Gleichstrom, nicht leitender Staub
- 3 Größen von Durchmessern: 800/900/1000 mm.
- Durchflussraten von 6.000 bis 38.000 m3 / h bei der Extraktion, von 4.000 bis 45.000 m3 / h bei der Insufflation.
Konstruktion
- Ferrule mit Aluminiumringen, Sockel und nichtflüchtigem verzinktem Stahlgewebe.
- Horizontale Düsenkappe aus geprägtem Aluminiumblech.
- Glasfaserverstärkter thermoplastischer Propeller für die Modelle 315 bis 400 und mit Aluminiumnabe und Kunststoffblättern für andere Größen.
- Die gesamte Baugruppe: Ferrule / Propeller / Motorhalterung bildet ein Funkenschutzsystem.
Motorisierung
- 1 dreiphasige Drehzahl 400 V, 50 Hz, IP 65, IE1 oder IE2, Klasse F: Modelle 315 bis 710 Exe II T3 Gb.
- 1 dreiphasige Drehzahl 400 V, 50 Hz, IP 55, IE1 oder IE2, Klasse B: Modelle 800 bis 1000 Exe II T3 Gb und Extc IIIB T125 ° C IP 65 Dc.
- 1 dreiphasige Drehzahl 400 V, 50 Hz, IP 55, IE1, Klasse F: Exd IIB T4 Gb-Modelle.
Auswahl der technischen Fans
|
Modell |
Ø A |
B |
C |
Ø D |
Ø E |
F |
G |
H |
|
315 |
640 |
560 |
450 |
315 |
12 |
40 |
70 |
341 |
|
355 |
760 |
630 |
535 |
355 |
12 |
40 |
80 |
361 |
|
400 |
760 |
630 |
535 |
400 |
12 |
40 |
80 |
361 |
|
450 |
895 |
710 |
590 |
450 |
14 |
40 |
110 |
410 |
|
500 |
895 |
710 |
590 |
500 |
14 |
40 |
110 |
410 |
|
560 |
1150 |
905 |
750 |
560 |
14 |
50 |
165 |
488 |
|
630 |
1150 |
905 |
750 |
630 |
14 |
50 |
165 |
488 |
|
710 |
1350 |
1100 |
840 |
710 |
14 |
50 |
200 |
551 |
|
800 |
1350 |
1100 |
840 |
800 |
14 |
50 |
200 |
732 |
|
900 |
1580 |
1250 |
950 |
900 |
14 |
50 |
200 |
756 |
|
1000 |
1580 |
1250 |
950 |
1000 |
14 |
50 |
200 |
756 |
