KSDR ECOWATT® 08 bis 120

Alte Bereiche

Alte Reichweite

FLAG Obsolete

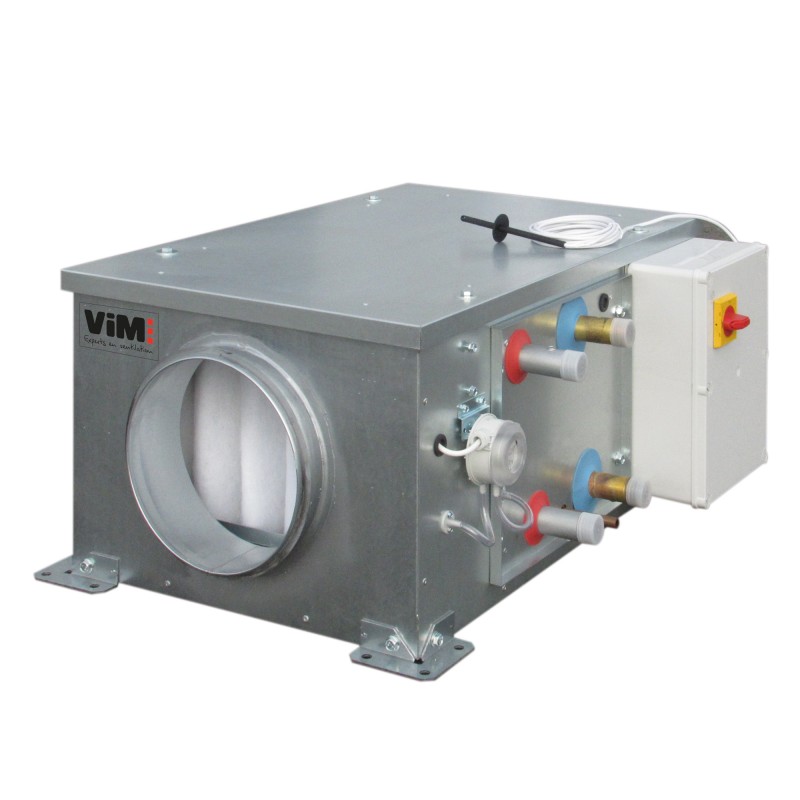

KSDR ECOWATT® 08 Wasserspule Größer anzeigen

KSDR ECOWATT® 08 bis 120

Alte Bereiche


Alte Reichweite

ERP.jpg ErP - UVNR-konform
ecm.jpg regulation.jpg modbus.jpg plug-and-play.jpg logiciel.jpg

  • Kommunikationsregelung für Modbus und BACnet
  • Im Lüftungsgerät integrierte Batterien
  • Freilaufreaktionslüfter
  • Doppelhaut Steinwolle Isolierung 50 mm
  • ECM-Motor mit geringem Verbrauch

Anwendung

Einführung von Frischluft, Heizen und / oder Kühlen.
Installation drinnen oder draußen.
Temperatur der behandelten Luft -25 bis + 40 ° C.

  • Beschreibung

  • Maße

  • Dokumentation

  • Öffentlicher Preis

  • Software

  • Referenzen

  • Durchflussraten von 200 bis 12.000 m3 / h.
  • 7 Monoblockgrößen 08/18/28/38/48/88/120.
  • 8 Modelle je nach Art der integrierten Batterien
  • 3 Betriebsarten: variabler Durchfluss (VAV), konstanter Durchfluss (CAV), konstanter Druck (COP).
Konfigurationen:

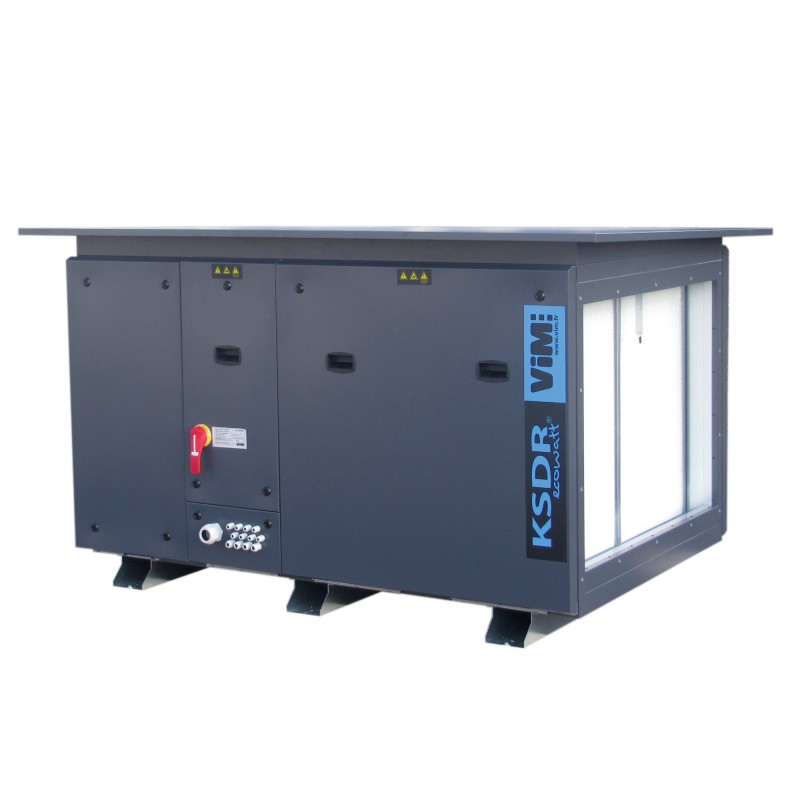

  • Außenansicht mit Dachmontage:
    • EXD : rechte Knechtschaft,
    • EXG : Erleichterung auf der linken Seite.

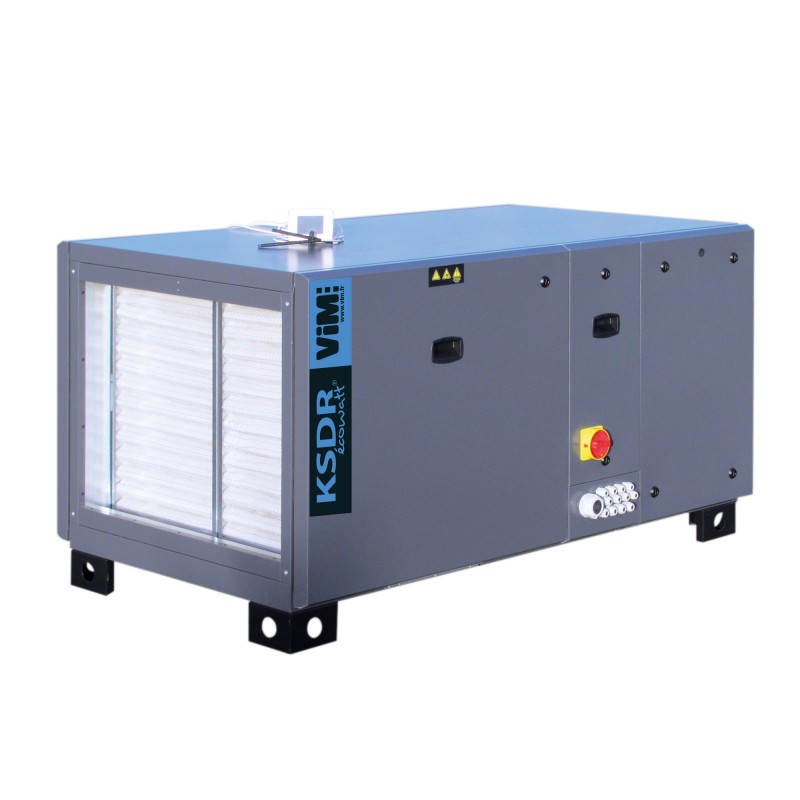

  • Innenraum ohne Dach:
    • D. : rechte Knechtschaft,
    • G : Erleichterung auf der linken Seite.
  • Verordnung durch integrierte CORRIGO PLC spezifisch für VIM .
  • Kommunikation von Modbus RTU über RS485- oder Modbus-TCP / IP-Port, BACnet IP oder MSTP, integrierte Webserver-Anwendung über TCP / IP-Port.
  • ETD-Fernbedienung.


Konstruktion

::

  • Selbsttragende Struktur in 50 mm Doppelhautplatten.
  • Isolierung durch mineralische Steinwolle th. 50 mm, Dichte 40 kg / m3,
    • Wärmeleitfähigkeit 0,037 W / (mk) (20/80 ° C).
    • Brandklassifizierung A1 gemäß Norm EN 13 501.1.
  • Reaktionsfreilaufventilator aus verzinktem Stahlblech mit integriertem ECM-Motor.
  • Schalter montiert / verkabelt.
  • Dienstbarkeiten nach rechts oder links in Richtung Luft.
  • Bi-Block-Struktur in den Größen 160 und 200 mit einem zweiten Kasten für die Luftbehandlungsspulen (Wasser oder Elektrik). Die Netzteile für jede Box sind separat.
  • Gerät wird an Füßen, Querträgern oder Rahmen geliefert.
  • Leitungsaufbau, Verbindung durch rechteckige Gewindebohrungen.
  • Außenbeschichtungen aus vorlackiertem verzinktem Stahl in dunkelgrauer Farbe RAL7024: Korrosionsbeständigkeit RC3, Beständigkeit gegen ultraviolettes RUV3 gemäß EN 10169.
  • Innenausstattung aus verzinktem Stahl Z275.
  • Dächer in EXD- oder EXG-Version montiert.
  • KSDR 120: Integrierter Dämpfer mit Alles-oder-Nichts-Servomotor in der Box zwischen Filtration und Spulen für Frostschutz- und / oder Brandschutzfunktion CH 38 ERP. Optionaler Dämpfer für EI-Modelle der Größe 120.

Filtration:
  • Standardfilter: M5-Minifalzfilter (ePM10 ≥75%).
  • Optionale Zusatzfilter:
  • Größen 48, 88 und 120:
    • F7 HPE (High Energy Performance) Miniplis (ePM1 ≥55%).
    • F9 HPE Miniplis (ePM1 ≥ 80%).


Verordnung:

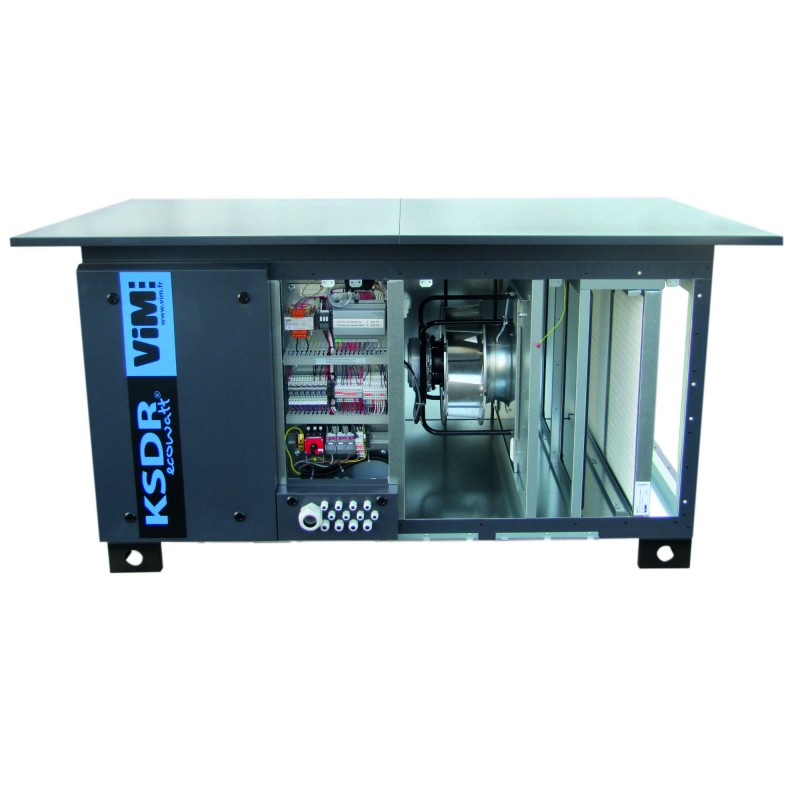

  • CORRIGO montierte / verkabelte Steuerung, die in einem speziellen Fach in das Gerät integriert ist, mit Fernbedienung für Berührung, die 3 Betriebsmodi ermöglicht:


Motorisierung:
  • Freilaufstrahlventilator kombiniert mit einem elektronisch kommutierten ECM-Motor.
  • Einphasen- oder Dreiphasenmotor mit elektronisch verwaltetem Wärmeschutz, Steuerung über 0-10 V oder ModBus:
    • KSDR 48: Tri 400 V, 50/60 Hz, IP54, Klasse B.
    • KSDR 88/120: Tri 400 V, 50/60 Hz, IP54, Klasse F.

EI elektrische Batterien:
  • 304L Edelstahlwiderstände.
  • Sicherheitsthermostate: automatische Rückstellung bei 55 ° C, manuelle Rückstellung bei 85 ° C.
  • Pulszugsteuerung.
  • Lastabwurfsteuerung gemäß den Eigenschaften der Batterie möglich.

Heißwasserspulen / reversible EC / ECF / ER / ERC:
  • Spule 2, 3, 4, 6 oder 8 Reihen je nach Modell mit Kupferrohren, Aluminiumlamellen auf einem verzinkten Stahlrahmen; Verbindungsrohre mit Gewinde. Verlassen Sie die Kollektoren oben, um vollen Zugriff zu erhalten (Größen 120 bis 200).
  • Anschluss nach rechts oder links in Luftzirkulationsrichtung.
  • Frostschutz durch Kontaktsonde,
  • Batterie (n) auf Schieber montiert, zugänglich durch Seitenluke.
  • Kondensatwanne aus Edelstahl und Tröpfchenabscheider, falls reversibel.
  • Motorisiertes 3-Wege-Ventil (24 V) proportional zum Signal (0-10 V), optional, nicht montiert.

EF / ECF-Kaltwasserspulen:
  • Je nach Modell 3- oder 4-reihige Spule mit Kupferrohren, Aluminiumlamellen auf einem verzinkten Stahlrahmen; Verbindungsrohre mit Gewinde. Verlassen Sie die Kollektoren oben, um vollen Zugriff zu erhalten (Größen 120 und 200).
  • Anschluss nach rechts oder links in Luftzirkulationsrichtung.
  • Batterie (n) auf Schieber montiert, zugänglich durch Seitenluke.
  • Kondensatwanne und Tröpfchenabscheider aus Edelstahl.
  • Motorisiertes 3-Wege-Ventil (24 V) proportional zum Signal (0-10 V), optional, nicht montiert.


Direktexpansionsspule (EX) - (Größen 48 bis 120) und elektrische EIX-Spule und direkte Expansion (Größen 48 und 88):
  • Umschaltbare Spulen 1 oder 2 Stromkreise in 2 oder 3 Reihen für den Betrieb im Kondensator oder Verdampfer.
  • Kupferrohre und -kollektoren, Aluminiumlamellen, verzinkter Stahlrahmen.
  • Kondensatauffangwanne aus Edelstahl und Tröpfchenabscheider.
  • Die Direktexpansionseinheit wird durch das proportionale 0-10V-Heiß- oder Kalt-Signal vom Corrigo gesteuert. Der Corrigo verfügt über einen Eingang zur Signalisierung des Abtauens der Direktexpansionseinheit, um die Belüftung zu verlangsamen. DX-Kit für die Schnittstelle zwischen der DX-Gruppe und dem Lüftungsgerät erforderlich - Kit nicht im Lieferumfang enthalten.
  • EIX-Version: Vorheizen der Spule mit direkter Ausdehnung mit unabhängiger elektrischer Spule und unabhängig vom Corrigo - 36 kW in Größe 48 und 60 kW in Größe 88. Einstellbarer Sollwert.
  • Regelung im COP-Modus mit direkter Expansionsspule nicht möglich.
KSDR ECOWATT®
Modell mit EI-Elektroheizung - Gerader Service

KSCR-ECOWATT-dim
Abmessungen (mm)BEIMB.VSD.E.F.G
KSDR 08 870 740 396 261 385 840 540
KSDR 18 - 28 - 38 1170 895 546 495 615 1140 690
Gewicht (kg)EIEC, EF oder ERECF
KSDR 08 55 58 67
KSDR 18 99 104 127
KSDR 28 103 115 131
KSDR 38 112 121 140


KSDR ECOWATT® 48

Innenmodell

Richtige Erleichterung

KSDR ECOWATT® 48
Outdoor-Modell
Richtige Erleichterung

KSDR ECOWATT® 88 bis 120

Innenmodell

Richtige Erleichterung

KSDR ECOWATT® 88 bis 120
Outdoor-Modell
Richtige Erleichterung



Größen

BEIM

B.

VS

D.

E.

F.

G

(außer EI)

G (EI)

H.

ich

J.

K.

L.

M.

NICHT

Ö

P.

Q.

48

1715

1000

800

620

925

100

100

65

840

650

150

869

- -

1415

1975

1175

1020

- -

88

1950

1315

1100

810

1165

100

100

65

1140

850

135

1284

161

611

2210

1485

1270

- -

120

2400

1315

1100

1100

1465

100

100

65

1140

1188

135

1284

197

802

2400

1485

1580

- -

(*): 6 Crimpmuttern in den Größen 88 und 120, 16 Muttern in den Größen 160 und 18 in 200
