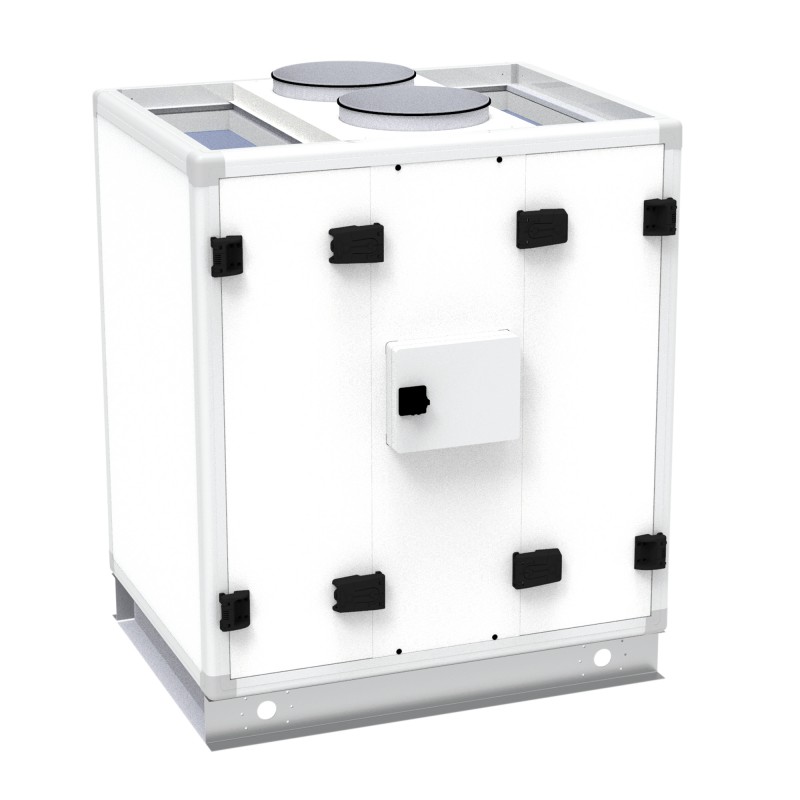

CAD HR GLOBAL PX TOP

Alte Bereiche

Gegenstrom - Aktion - ECM

Größer anzeigen

CAD HR GLOBAL PX TOP

Alte Bereiche

Gegenstrom - Aktion - ECM

	ErP - UVNR-konform Variable EC-Motoren			Filter Standardmäßig geliefert: Blasen Frischluft F7 (ePM1 60%). Reprise abgestandene Luft M5 (ePM10 50%) Optional : Blasen frische Luft und Wiedergutmachung abgestandene Luft, möglicher Ersatzsatz F7 (ePM1 60%).

Luft-Luft-Plattenwärmetauscher der Firma KLINGENBURG, die am Eurovent-Programm teilnimmt. Zertifizierung für AAHE.

Doppelhaut Steinwolle Isolierung 50 mm
Mit oder ohne integrierten Akku
Doppelte Einlassventilatoren
ECM-Motoren mit geringem Verbrauch
TAC5-Regelung anschlussbereit
Bypass 100% Proportionalpilot
Wärmewirkungsgrad bis 92%

Anwendung

Lufteintritt und -absaugung mit Energierückgewinnung.
Installation auf dem Boden in einem Raum.

Tertiärgebäude

Gebäude für die Gastronomie

Beschreibung
Maße
Dokumentation
Öffentlicher Preis
Software
Referenzen

3 Größen: 800/1200/2000
2 Modelle:
R: rechts neben dem Schaltkasten blasen,
L: links vom Steuerkasten blasen,
Anschluss der Kanäle von oben: OBEN.
Vertikale Konstruktion.
Version mit oder ohne integrierte Vorheizbatterien.
Übermittlung der TAC5-Regelung:

Modbus RTU-RS485,
Modbus TCP / IP,
KNX TP,
Wifi: Smartphone-Anwendung, Tablet,
Ethernet: PC-Anwendung,
BACnet-Gateway.

Konstruktion

Kastenstruktur aus extrudiertem und eloxiertem Aluminiumprofil.
Doppelhautpaneele 50 mm.
Außen vorlackierter wärmevernetzbarer Silikonpolyester aus Stahl (5 μm Primär + 20 μm Polyester).
Innen aus verzinktem Stahl.
Wärmedämmung durch Steinwolle (Euroklasse A1) Wärmeleitfähigkeit 0,035 W / (mk), zwischen die Bleche eingelegt. Sockel aus verzinktem Stahl.
Zugangstüren zu Ventilatoren und Filtern mit Scharnieren und Griffen.
Luftdichtheit:
- Intern: Klasse 1 gemäß Norm EN 13141-7.
- Extern: Klasse 2 gemäß Norm EN 13141-7.
Klassifizierung EN 1886 D1 / L2 / F9 / T3 / TB3.
Kondensatauffangwanne mit Ø 20 mm Ablauf.
Bypass 100% gesteuert durch einen proportionalen Servomotor, der zur freien Kühlung und zur Frostschutzstrategie des Wärmetauschers verwendet wird.
Lieferung mit 3 montierten / verdrahteten Sonden und einer Zuluftkanalsonde zur automatischen Verwaltung des Bypass- und Frostschutzes.

Tauscher

Hocheffizienter Luft / Luft-Gegenstromwärmetauscher aus „seewasserbeständigem“ Aluminium für eine Betriebstemperatur von bis zu 80 ° C. Wärmewirkungsgrad bis 92%.

Filter

Bei Lieferung M5-Filter (ePM10 50%) bei Extraktion F7 (ePM1 60%) zum Frischlufteinlass. Möglicher Ersatzfiltersatz F7 (ePM1 60%) Extraktion und Blasen.
Leicht zugänglich von der Hauptseite.

Motorisierung

Radialventilator aus verzinktem Stahl.
Geringer Verbrauch, Gleichstrom, einphasiger 230-V-ECM-Motor. Elektronischer Wärmeschutz - manueller Reset.
Stromversorgung: 230VAC (210V
Frequenz: 50/60 Hz.
Obligatorische Erdung.
IP44.
Nenntemperaturen: -10 ° C / + 55 ° C.
Die Lüfterauslässe sind mit Rundanschlüssen versehen.

TAC5-Regelung anschlussbereit

Vollständige Regelung mit 3 Betriebsarten:

EINSTELLEN DER DURCHFLUSSRATEN	EMPFOHLENE ANWENDUNGEN
LS-MODUS - VARIABLE DURCHFLUSSRATE
Änderung der Lüfterdrehzahl um 0-10 V Signal
- Durchflusssollwert basierend auf einem 0-10 V-Signal von einem externen Sensor (CO2, Temperatur, Luftfeuchtigkeit usw.).	- Einzonenanlagen, bei denen die Belüftung je nach Belegung angepasst werden muss
AC-MODUS - KONSTANTER DURCHFLUSS
Lüfterdrehzahlen definiert nach einer genauen Durchflussmenge
- 3 maximale konstante Durchflusssollwerte, Eingabe von Werten mit Anzeige auf dem Display. - Umschalten zwischen den verschiedenen Sollwerten manuell von der Fernbedienung oder automatisch durch Uhr- oder Anwesenheitserkennung durchgeführt.	- Installationen, bei denen eine oder mehrere genaue Durchflussraten gesteuert werden müssen.
CPs-MODUS - STÄNDIGER DRUCK
Automatische Änderung der Lüftergeschwindigkeit konstanten Druck zu halten
- Durchfluss automatisch moduliert, um einen konstanten Druckwert aufrechtzuerhalten, der von einer externen Sonde (Drucksonde als Zubehör) gemessen wird.	- Mehrzonen-Lüftungssysteme, die mit der Modulation der Endluftströme verbunden sind.

Regelungszubehör:

HMI TACtouch 4.3 "Touchscreen, IP20 zur Parametereinstellung, Steuerung, Visualisierung.
SAT3: Schaltung mit 2 Relais für:
- Druckalarmsignalisierung und Signal "Lüfter ein" und / oder Zirkulatorsteuerung und Bypass-Status.
SAT MODBUS, ermöglicht die folgenden Optionen:
- Verbindung zu einem GRC (Fernbedienung mit Touchscreen),
- Kommunikation in Modbus RTU - Steuerung und Visualisierung über ein BMS.
SAT ETHERNET:
- Kommunikation mit dem Modbus TCP / IP-Protokoll im Ethernet-Netzwerk über 10 BASE T Twisted Pair. Ermöglicht die Kommunikation mit einem BMS oder die Anbindung an die EOLE4HR-Anwendung für Smartphones, Tablets und PCs (Android, IOS oder Windows 7/8/10).
SAT WIFI:
- Kommunikation mit dem Modbus TCP / IP-Protokoll über WIFI. Ermöglicht die Kommunikation mit einem BMS oder die Anbindung an die EOLE4HR-Anwendung für Smartphones, Tablets und PCs (Android, IOS oder Windows 7/8/10).
Das SAT TAC5 BA / KW-Kit ermöglicht die Steuerung der externen Batterien gemäß der TAC5-Regelung.

KWIN - Integrierte elektrische Vorheizspule

Lieferung komplett vorverdrahtet mit Vorschrift.
Akzeptiert eine Temperatur von -20 ° C am Einlass bei einer Innentemperatur von 20 ° C, ohne dass die Gefahr besteht, dass der Wärmetauscher einfriert. Mit dieser Batterie wird das Standard-Frostschutzsystem durch Ungleichgewicht der Durchflussraten automatisch inaktiviert.
Lieferumfang: Halbleiterrelais zur Modulation der Heizleistung, Temperaturfühler, Wärmeschutz mit automatischem Reset (80 ° C) und manuellem Reset (115 ° C).

KWOUT - Integrierte elektrische Nachheizspule

Lieferung komplett vorverdrahtet, mit Vorschrift.
Steuert die Temperatur der geblasenen Luft und damit den Komfort. Die Leistung der elektrischen Spule wird so geregelt, dass sie die Blasensolltemperatur entsprechend der Lufttemperatur am Austauscherausgang erreicht (kann bis zu + 10 ° C addieren).
Lieferumfang: Halbleiterrelais zur Modulation der Heizleistung, Temperaturfühler, Wärmeschutz mit automatischem Reset (80 ° C) und manuellem Reset (115 ° C).

NV - Integrierte Warmwasserspule nach dem Erhitzen

Lieferung fertig zum Anschluss an das Heizungsnetz, mit vollständiger Regelung und motorisiertem 3-Wege-Ventil.
Die Regelung moduliert die Leistung der Spule, um die Blasensolltemperatur gemäß der Lufttemperatur am Austauscherausgang zu erreichen (ermöglicht eine Addition von + 19 ° C bei einem Wasserregime von 90 ° / 70 ° VS).
Es besteht aus: einem nicht zusammengebauten motorisierten 3-Wege-Ventil
(Die Stromversorgung des Ventilmotors sowie dessen Anschluss an die Regelung sind werkseitig vorverdrahtet), ein am Blaskanal zu montierender Temperatursensor.

Auswahl der Luftbehandlung

	Frischluftansaugung
	Abluftrückführung
	Frischluftzufuhr
	Austritt der Abluft

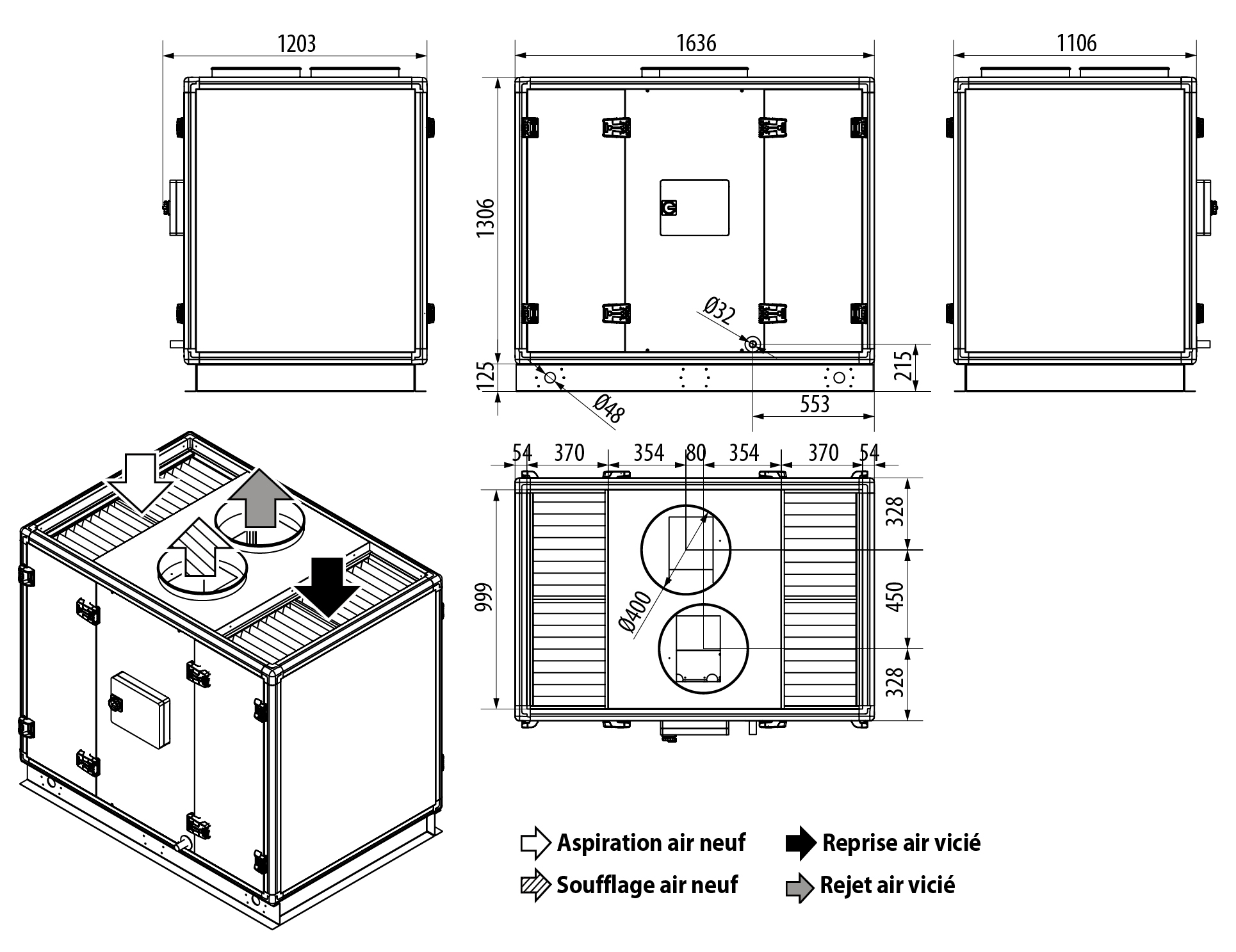

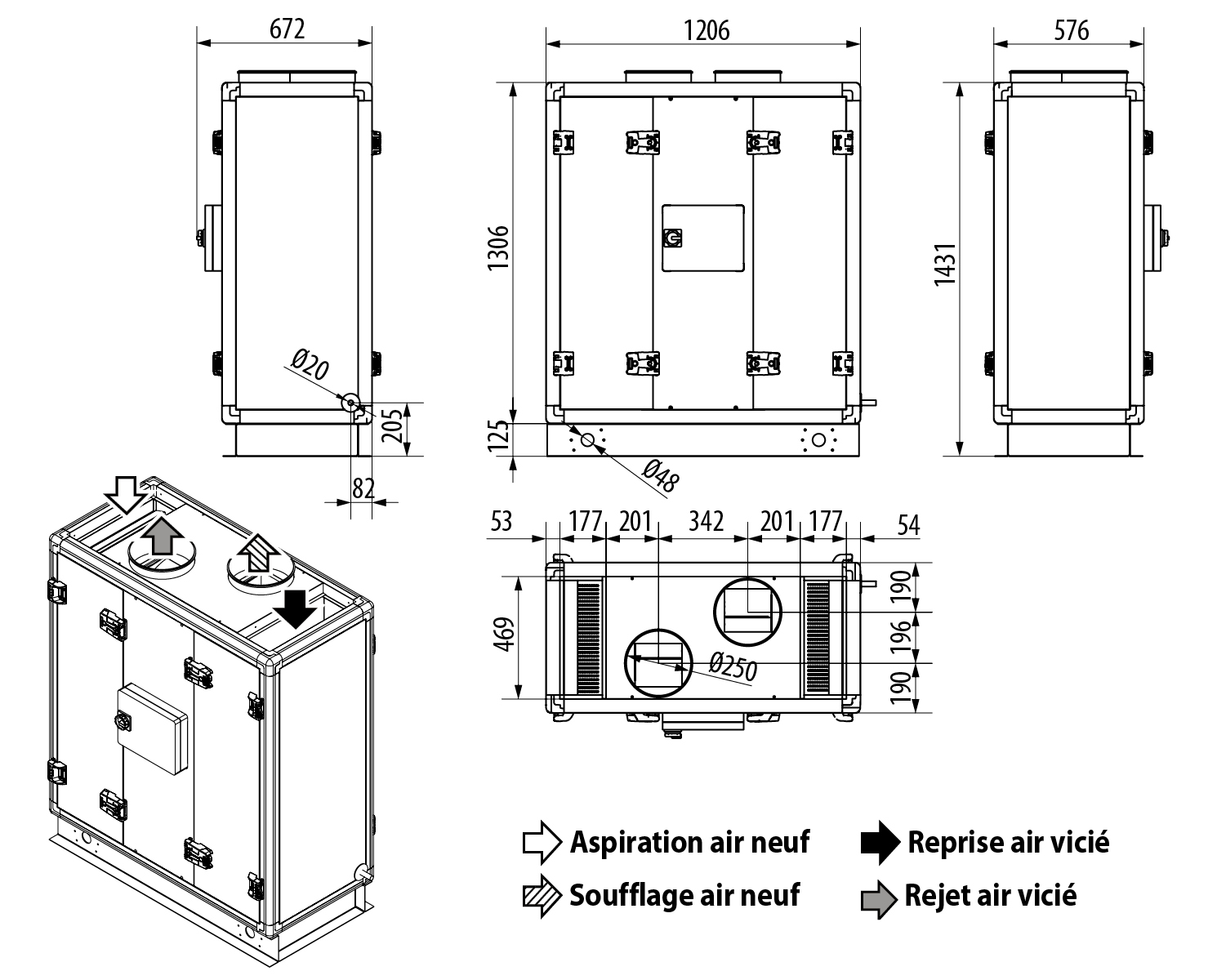

CAD HR GLOBAL PX TOP 800 R.

Gewicht 173 kg

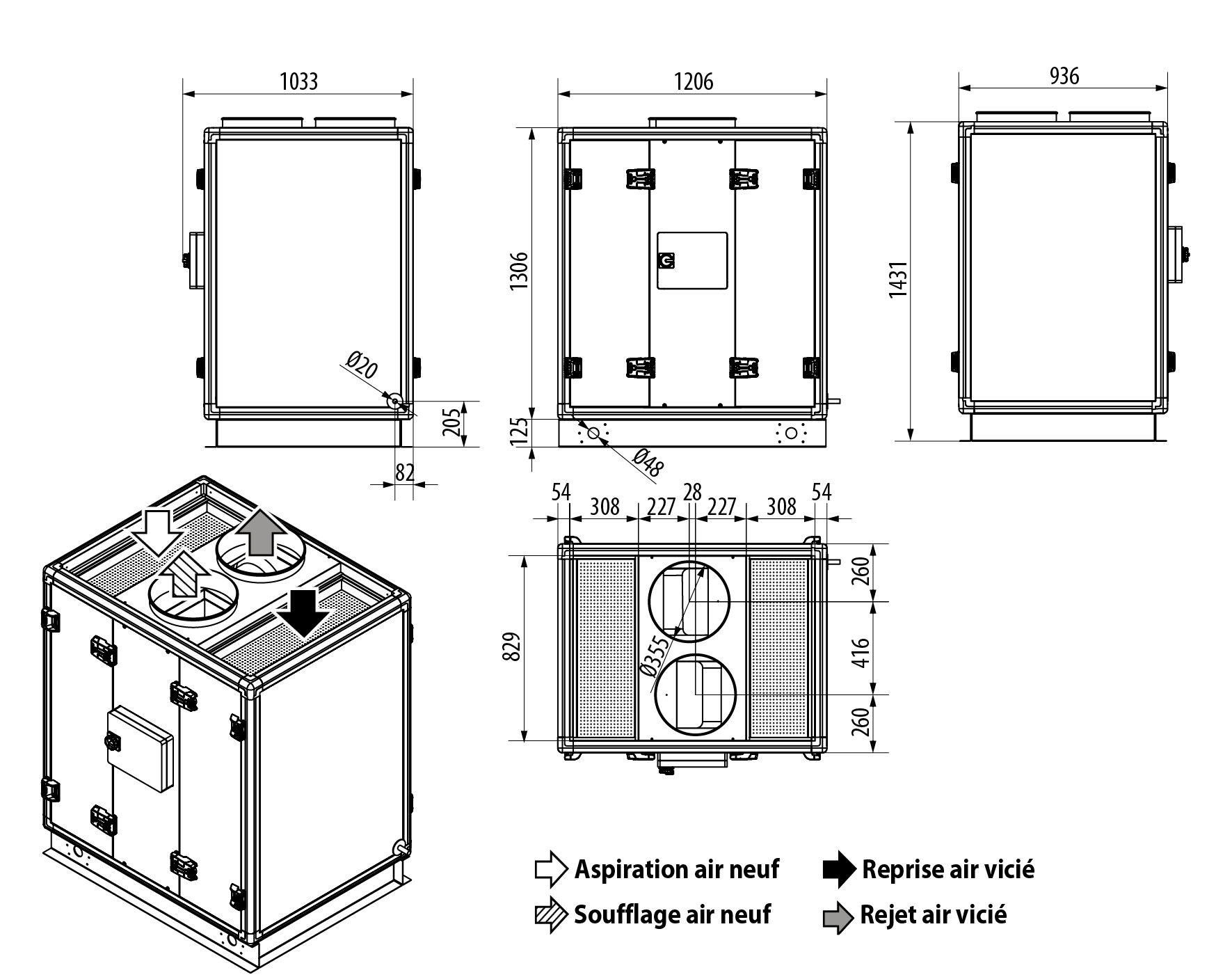

CAD HR GLOBAL PX TOP 1200 R.
Gewicht 247kg

CAD HR GLOBAL PX TOP 2000 R.
Gewicht 314 kg

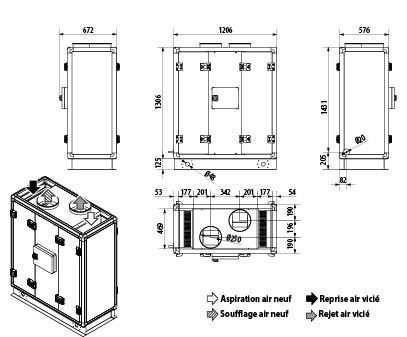

CAD HR GLOBAL PX TOP 800 L.
Gewicht 173 kg

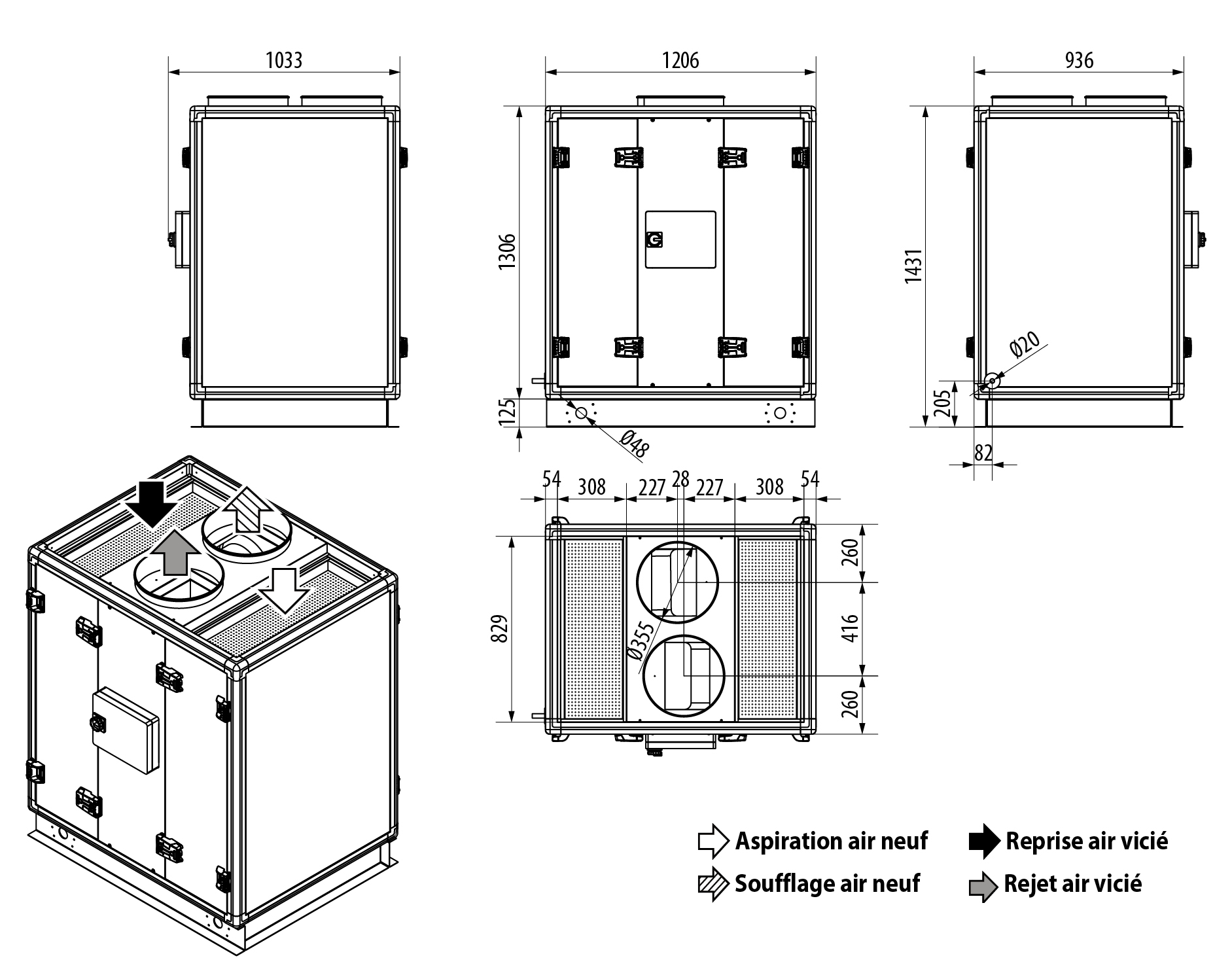

CAD HR GLOBAL PX TOP 1200 L.
Gewicht 247 kg

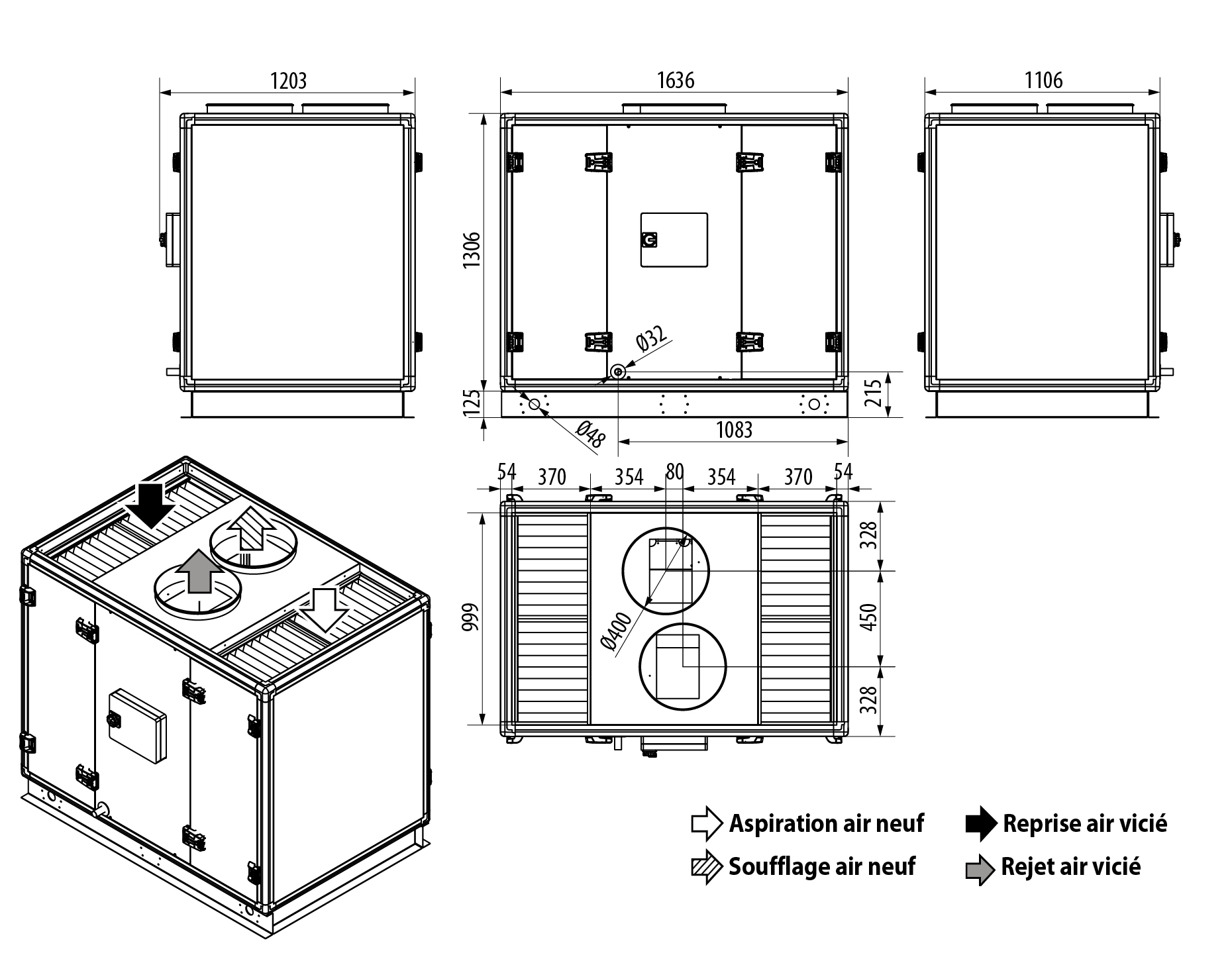

CAD HR GLOBAL PX TOP 2000 L.
Gewicht 314 kg
