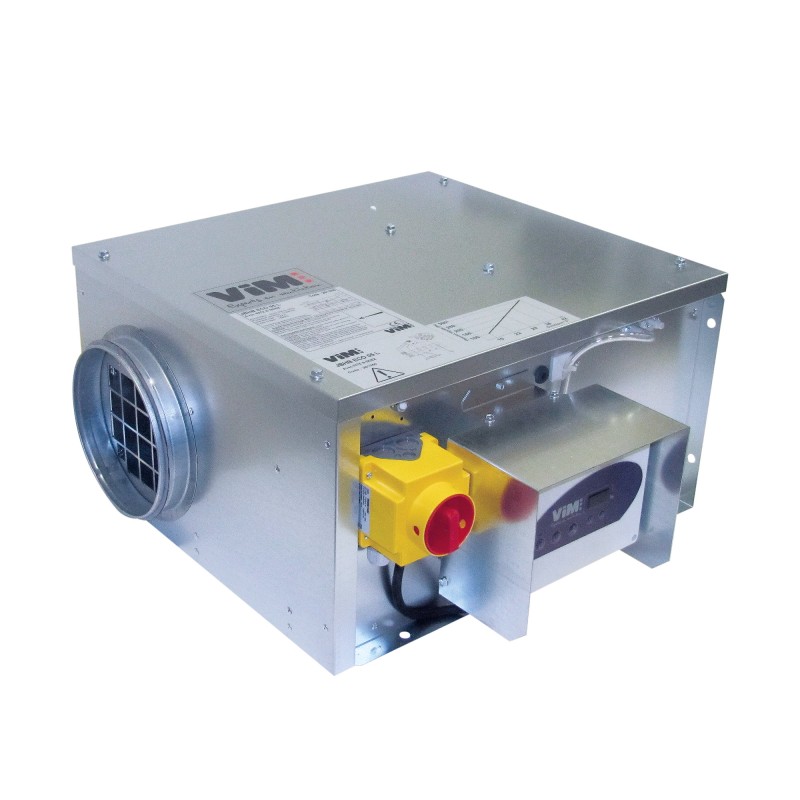

JBHB ECO PR

Alte Bereiche

Direktantrieb - Aktion < 800 m3/h

FLAG Obsolete
JBHB ECO PR 05 L. Größer anzeigen

JBHB ECO PR

Alte Bereiche


Direktantrieb - Aktion < 800 m3/h

PIC-ERP-conforme-01.jpg Größen 05/08 - ErP-konform - UVR - Frequenzumrichter
PIC-C4-confort-01.jpg PIC-regulation-COP-01.jpg PIC-ATEC-HYGRO-CSTB-01.jpg PIC-Isolation-acoustique-01.jpg PIC-LOGICIEL-01.jpg

  • Energieeffizient
  • Niedriger Geräuschpegel
  • Konstanter Druck

Anwendung

Luftabsaugung.
Innen- oder Außeninstallation.
400 ° C 1 / 2h Kategorie C4 zugelassen - Zapfwelle nicht angeschlossen.

  • Beschreibung

  • Maße

  • Dokumentation

  • Öffentlicher Preis

  • Software

  • Referenzen

Durchflussraten von 50 bis 800 m3 / h, Druck von 50 bis 180 Pa.
Betrieb mit konstantem Druck.
Isolierte Version: M0 25 mm Glaswolle.
Mit INTZ oder mit INTZ + BDEZ.


Konstruktion

  • Gehäuse aus verzinktem Stahlblech.
  • Anschlusshähne mit Dichtungen der Klasse D.
  • Direkte Kopplung.
  • IP55-Regelungskasten.
  • INTZ : Vorhängeschloss-Näherungsschalter mit montierter / verdrahteter Positionsrückmeldung.
  • BDEZ : Druckschalter montiert, luftgekoppelt, werkseitig auf 80 Pa eingestellt (Version mit INTZ + BDEZ).
  • Single Inlet Action Fan.
    • Monoelektronischer Spannungsregler. 230 V, mit dem Motor verdrahtet.
    • Asynchronmotor außerhalb des IP10-Klasse-F-Monoluftstroms. 230V 50Hz.

Lüfterauswahl C4 - 400 ° C 1 / 2H

JBHB ECO PR 05/08

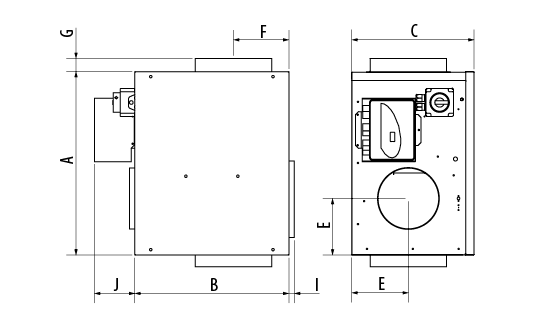

Box in vertikaler Entladung positioniert

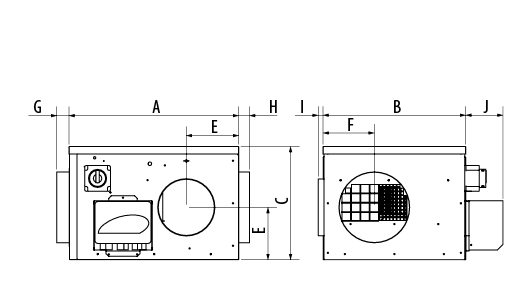

Modell

Konfig.

Maße

A

B

C

D1

D2

E

JBHB ECO PR 05

L, C, D.

550

504

300

200

160

130

JBHB ECO PR 08

L, C, D.

600

504

400

250

200

185

Modell

Konfig.

Maße

F

G

H

I

J

JBHB ECO PR 05

L, C, D.

148

58

53

32

132

JBHB ECO PR 08

L, C, D.

181

58

53

32

132

Schließen Öffnen Detaillierte Spezifikationen

Textkatalogseiten (CT)

Schließen Öffnen Installationsanleitung

Installationsanleitung (NT)
