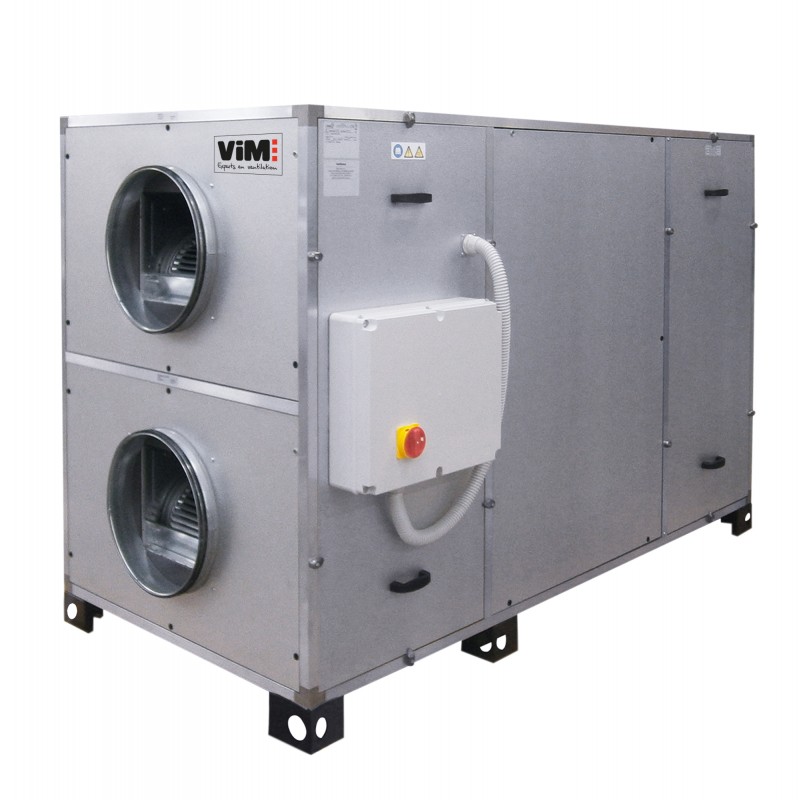

CAD HR FIRST V

Alte Bereiche

Gegenstrom - Aktion < 3500 m3/h

FLAG Obsolete

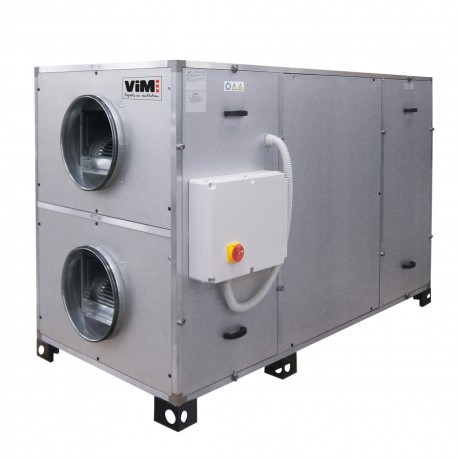

CAD HR FIRST V. Größer anzeigen

CAD HR FIRST V

Alte Bereiche


Gegenstrom - Aktion < 3500 m3/h

erp.jpg ErP 2018-konform - UVNR
3- oder 4-Gang-Wechselstrommotoren
Filter
Standardmäßig geliefert: Blasen Frischluft F7 (ePM1 70%). Reprise abgestandene Luft M5 (ePM10 50%).
by-pass.jpg echangeur.jpg modbus.jpg
chaud-froid.jpg plug-and-play.jpg Loogiciel.jpg
Luft-Luft-Plattenwärmetauscher der Firma RECUTECH, die am Eurovent-Programm teilnimmt. Zertifizierung für AAHE.





  • Wirtschaftliche Reichweite
  • Doppelte Hautisolierung 25 mm
  • Mit oder ohne integrierten Akku
  • Modbus kommuniziert EVOD-Regelung
  • Wärmewirkungsgrad bis 85%

Anwendung

Lufteintritt und -absaugung mit Wärmerückgewinnung.
Installation an den Füßen.
Innen- oder Außenbereich mit Regenschutz.
Erwärmung der geblasenen Luft durch elektrische Spule oder heißes Wasser je nach Modell.

  • Beschreibung

  • Maße

  • Dokumentation

  • Öffentlicher Preis

  • Software

  • Referenzen

5 Größen: 04 (400 m3/ h) / 07 (700 m3/ h) / 18 (1.800 m3/ h) / 26 (2.600 m3/ h) / 33 (3.300 m3/ h).
6 Modelle je nach Art der integrierten Batterien:

Nachheizung elektrisch Nacherwärmung von Warmwasser Elektrischer Frostschutz
D
DD
DI
DDI
DC
DDC

Schaltschrank mit vertikaler Konstruktion (V) links in Richtung Frischluft (G).
Anschluss der Kanäle entsprechend der Position bestimmter vor Ort konfigurierbarer Anschlüsse.
EVO-Regelung mit Fernbedienung.
EVOD-Regelung mit Fernbedienung, Kommunikation von Modbus: Verbindung auf der Regelkarte in RS485 oder TCP / IP zum BMS.
Webserver-Anwendung am TCP / IP-Port.
Mehrgeschwindigkeitsbetrieb per Fernbedienung oder externem 0-10V-Signal.
Bypass 100%.

Konstruktion
  • Selbsttragende Struktur aus stranggepresstem Aluminiumprofil.
  • Aluminium-Zinkplatte, 25 mm Doppelhaut, Isolierung durch eingespritzten Polyurethanschaum (42 kg / m3-0,0246 W / m, k) Brandklassifizierung B-S3, d0 (M1).
  • Schwarz lackierte Stützfüße aus verzinktem Stahl.
  • Vertikale Konstruktion mit Inline-Verbindung durch kreisförmige Gewindebohrer mit Dichtung. Möglichkeit der Anpassung bestimmter Gewindebohrer vor Ort.
  • Zugang zu Filtern, Wärmetauscher, Spule und Lüfter von der Seite.
  • Ø1 / 2 '' Abfluss zur Kondensatableitung.

Tauscher
  • Aluminiumplattenwärmetauscher, Gegenstrom, hoher Wirkungsgrad, geringer Druckabfall.

Motorisierter Bypass
  • Lieferung montiert, installiert im Frischluftnetz.
  • Bypass 100% mit Verschluss zum Schließen des Luftkanals am Wärmetauscher bei geöffnetem Bypass, um die freie Kühlung voll auszunutzen.
  • 230V einphasiger Alles-oder-Nichts-Servomotor.

Motorisierung
  • Doppelte Einlassventilatoren, Aktionsturbine, eingebauter Motor, montierter IP 55-Schaltkasten.
  • Wechselstrommotor mit integriertem Wärmeschutz:
    • CAD HR FIRST 04/07: 4 Geschwindigkeiten, einphasig 230 V, 50 Hz, IP 20 Klasse F.
    • CAD HR FIRST : 3 Geschwindigkeiten, einphasig 230 V, 50 Hz, IP 20 Klasse F.
    • CAD HR FIRST 33: 3 Geschwindigkeiten, einphasig 230 V, 50 Hz, IP 20 Klasse B.

Filter
  • M5 (ePM10 50%) während der Extraktion.
  • F7 (ePM1 70%) über die Einführung von Frischluft.

Elektrische Nachheizspule DI
  • In Verbindung mit der Regelung kann die Temperatur der geblasenen Luft geregelt werden.
  • Ausgestattet mit Sicherheitsthermostat mit automatischem Reset (Sollwert 50 ° C) und manuellem Reset (Sollwert 65 ° C).

Gleichstrom-Heißwasserspule
  • 2-reihige Spule, bestehend aus Kupferrohren mit Aluminiumrippen auf einem verzinkten Stahlrahmen, Kupferverteiler, Gewindeanschlussrohr.

DD Frostschutz-Elektroheizung
  • Wird vor dem Wärmetauscher an die Frischluft gestellt, wird die Gefahr des Einfrierens des Wärmetauschers vermieden.
  • Erhöht, verdrahtet und kontrolliert durch die Verordnung.
  • Separate Stromversorgung, Anschluss an eine bestimmte externe Box mit Näherungsschalter.
  • Sicherheitsthermostat mit automatischem Reset (Sollwert 50 ° C) und manuellem Reset (Sollwert 65 ° C).

Auswahl der Luftbehandlung


Frischluftansaugung
Abluftrückführung
Frischluftzufuhr
Austritt der Abluft

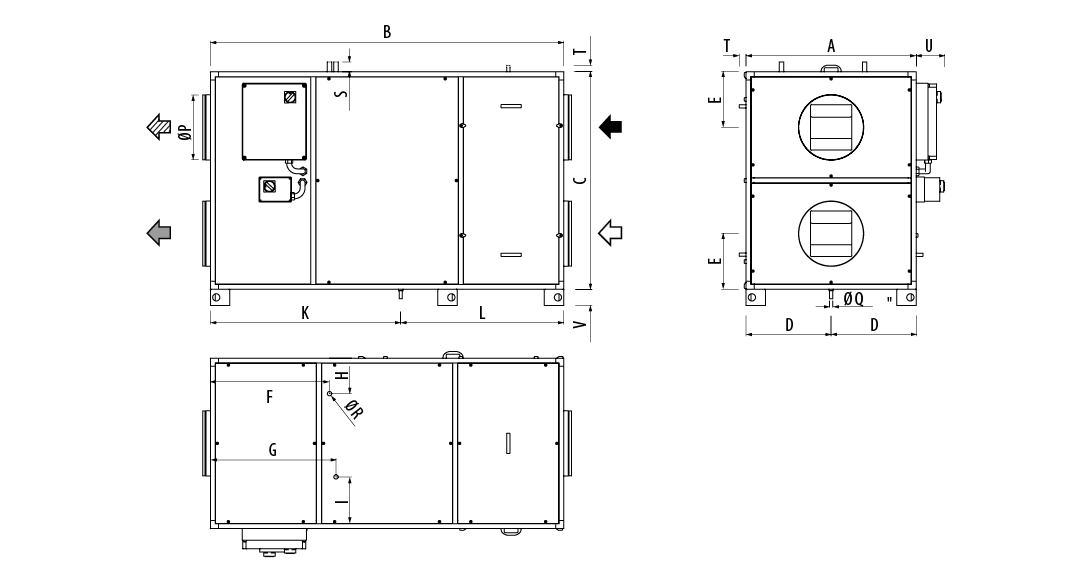

Schnitt

A

B

C

D

E

F

G

H

I

K

L

ØP

ØQ

ØR

S

T

U

V

Gewicht

(kg) *

04

450

1420

900

225

232

520

550

150

150

808.5

611

200

1/2 ''

1/2 ''

60

41

174

100

98.5

07

550

1420

900

275

232

520

550

170

170

808.5

611

250

1/2 ''

1/2 ''

60

41

174

100

115

18

840

1800

1110

420

285

625

655

255

255

1010

790

315

1/2 ''

1/2 ''

60

41

174

100

276

26/33

1050

2180

1340

525

342

735

775

219

319

1175

1005

400

1/2 ''

3/4 ''

60

41

174

100

363/379

* Stückgewicht ohne rechte und / oder linke Batterie

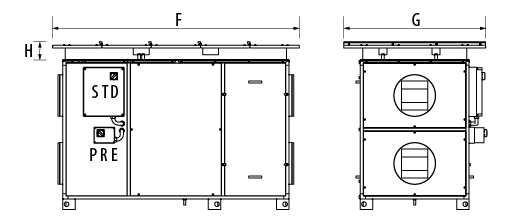

Vertikale Dächer


Schnitt

F

G

H

Gewicht

(kg)

04

1620

770

165

19

07

1620

870

165

21

18

2000

1160

165

33

26/33

2380

1370

175

45
