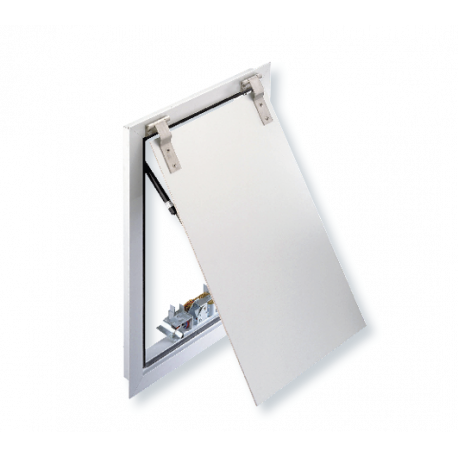

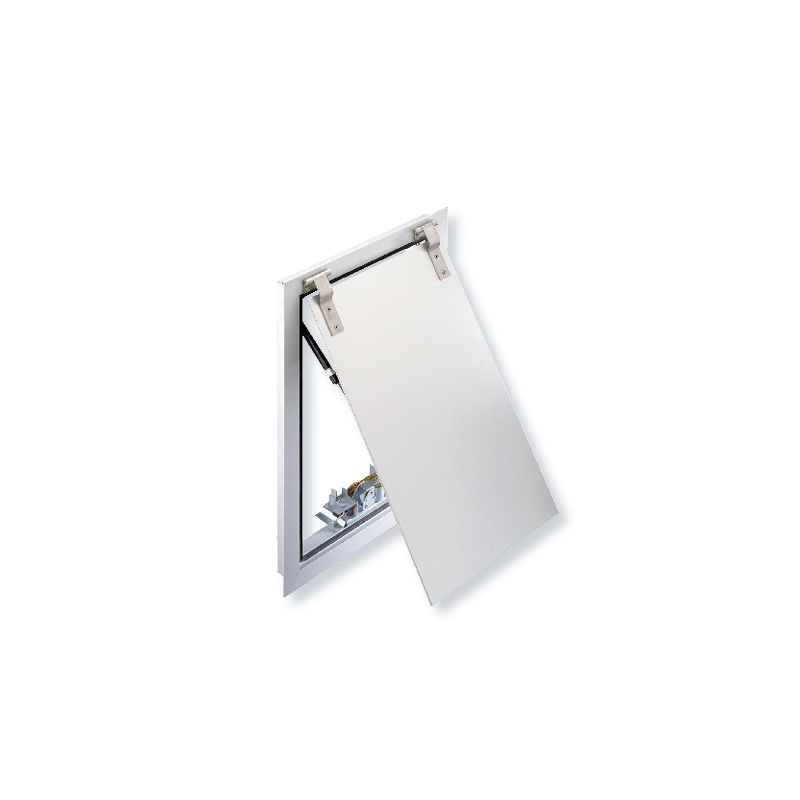

AUTODEF WASSERDICHT

Alte Bereiche

Frontblende

Größer anzeigen

AUTODEF WASSERDICHT

Alte Bereiche

Frontblende

Entspricht den Standards NF S 61-937-1 und NF S 61-937-8
Ordentliche Ästhetik, eloxiertes Aluminium-Finish
Sehr gute Luft- und Wasserdichtigkeit
Reduzierte Tiefe

Anwendung

Frontöffnung als Frischluftversorgung zur Rauchabsaugung in öffentlichen Gebäuden, Kollektivwohnungen und Hochhäusern.
Ferngesteuertes sicherheitsgesteuertes Gerät (DAS) zum Einleiten von Frischluft in die Außenfassade des Gebäudes (nur vertikale Fassade).
Der Flügel ist in der Standby-Position geschlossen und öffnet sich im Brandfall, um Frischluft einzuleiten.

Kollektive Wohngebäude

Tertiärgebäude

Beschreibung
Maße
Dokumentation
Öffentlicher Preis
Software
Referenzen

Abmessungen LxH: 320 x 400 bis 1070 x 1070.
Freifläche bis 99,2 dm².
Elektromagnetische Auslösung durch 24-VDC- oder 48-VDC-Shunt- oder Break-Spule und werkseitig montierte unipolare Start- / Endschalter (FDCU).
Nur manuelles Zurücksetzen.
Die Innenverkleidungsgitter (GFAV, GAAV) ermöglichen eine homogene Ästhetik mit den Verkleidungsgittern der AVANTAGE Range-Rollläden.

Konstruktion

Rahmen aus natürlich eloxiertem Aluminiumprofil.
Blatt aus einer nicht brennbaren M0-Isolierung, die an jeder Außenseite mit einer geklebten eloxierten Aluminiumplatte ausgekleidet ist.
Blattartikulation durch zwei Edelstahlscharniere.
Auslösung durch eine elektromagnetische Spule mit Emission oder Bruch 24 VDC oder 48 VDC.
Unipolare Start- und Endschalter-Positionskontakte (FDCU).
Oleopneumatische Federn sorgen für die Öffnung des Blattes nach außen.
Manuelles Zurücksetzen mit dem Metallgriff.

Installation

Die Verwendung eines Dichtungsvorrahmens wird dringend empfohlen, um Betriebs- und Dichtungsprobleme zu vermeiden.
Der untere Teil des WASSERDICHTEN AUTODEF darf nicht mehr als 3 Meter über dem Boden installiert werden.
Um eine Isolierung bei der Installation der Plattenöffnung an der Außenseite zu gewährleisten, sollte am gesamten Umfang des Rahmens eine Dichtungswulstperle angebracht werden.

Die im TARIF kodifizierten Öffnungen sind ohne Option.

Die Bestellung muss begleitet sein von:
Eine 24- oder 48-V-Auslösespule mit VD-Shunt oder VM-Unterbrechung: optional VD24 oder VM24 oder VD48 oder VM48.
Einpoliger End- und Startpositionskontakt: FDCU-Option.

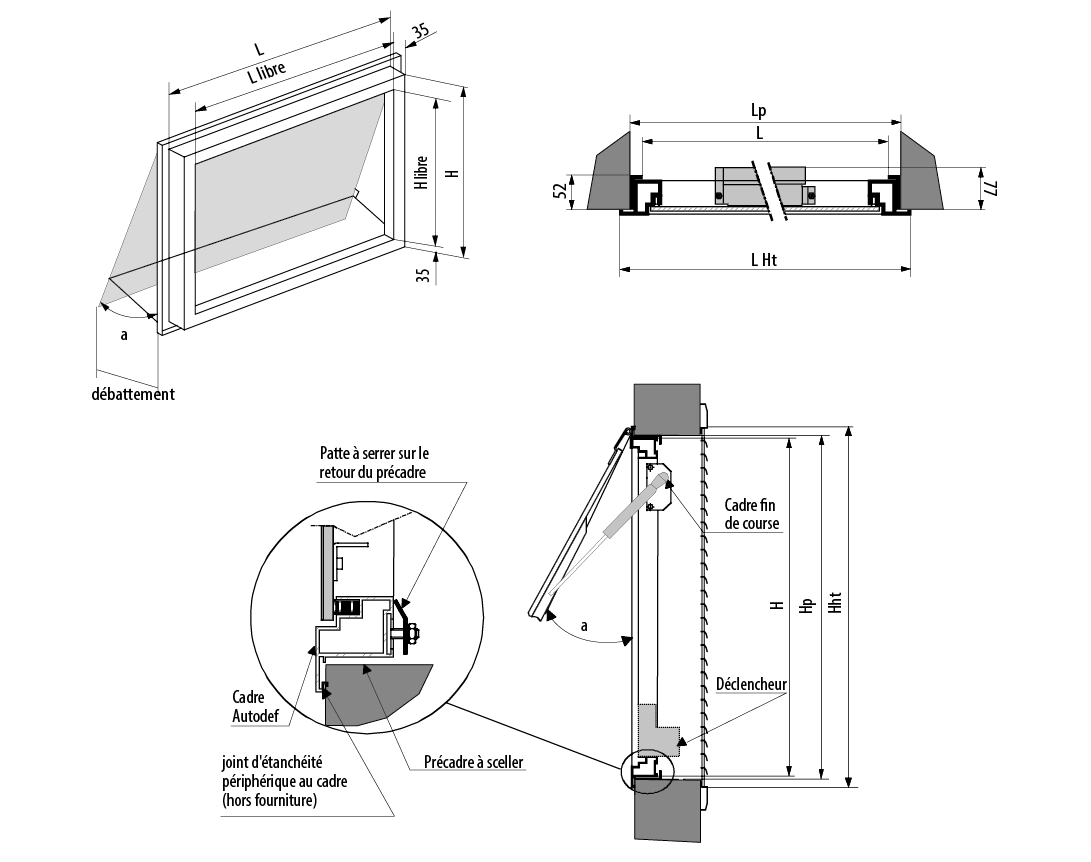

Produkt	Einbaumaße	Durchgangsmaß frei	Buchung		Gesamtabmessungen
Produkt	Einbaumaße	Durchgangsmaß frei	Mit Vorrahmen	Ohne Rahmen	Gesamtabmessungen
WASSERDICHTES AUTODEF	B x H.	Llibre = L - 70 Frei = H - 70	Lp = L + 20 Hp = H + 20	Lp = L + 10 Hp = H + 10	Lht = L + 40 Hht = H + 40
