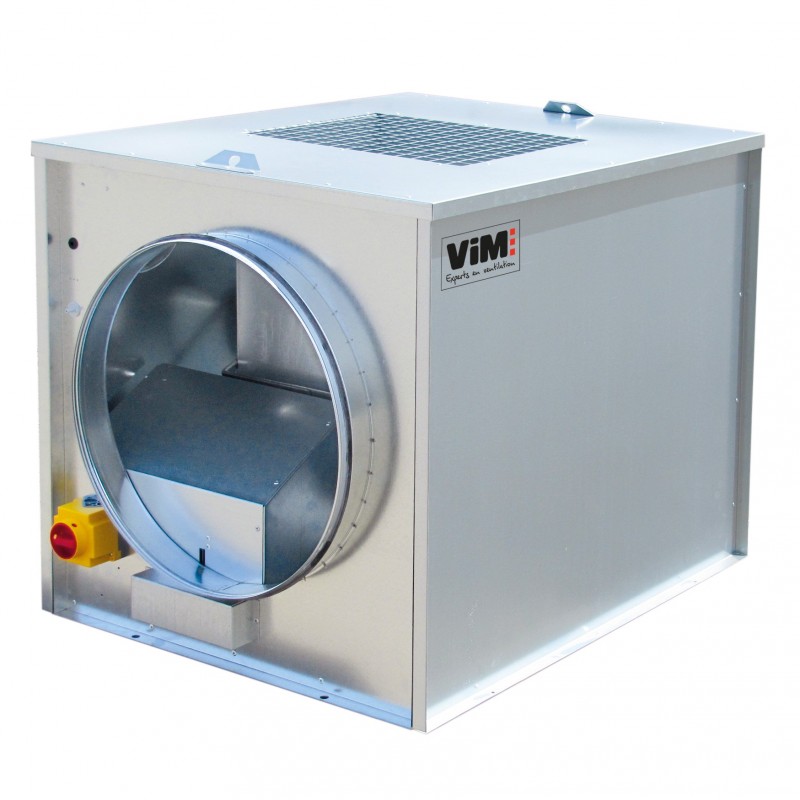

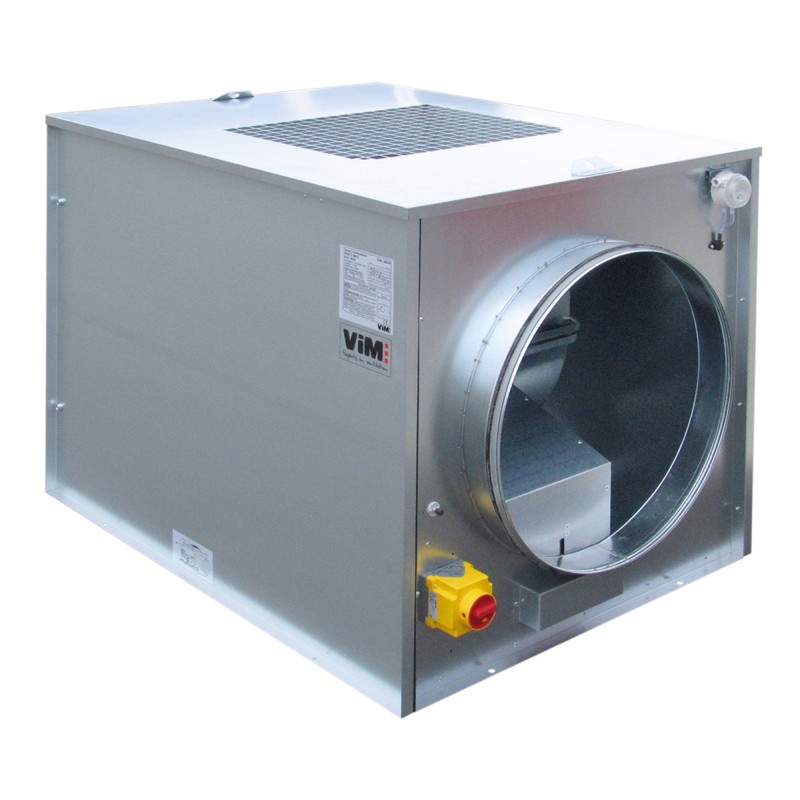

HUCF C - HUCF T.

Alte Bereiche

Getriebe <11.500 m3 / h - Reichweitenabschaltung 01.01.2016

FLAG Obsolete
HUCF-Getriebeextraktionsbox Größer anzeigen

HUCF C - HUCF T.

Alte Bereiche


Getriebe <11.500 m3 / h - Reichweitenabschaltung 01.01.2016

PIC-ERP-No.jpg PIC-Coffret-monte-cable.jpg PIC-VMC-hygro.jpg PIC-Isolation-acoustique.jpg
  • Durchflussmengeneinstellung über variable Antriebsscheibe
  • Doppelte vertikale Saugleistung
  • Horizontale Inline-Saugleistung
  • Montiertes elektrisches Zubehör
  • Einfache Wartung, abnehmbarer Lüftermotor auf Folien

Anwendungen:

Luftabsaugung.
Innen- oder Außeninstallation.
400 ° C 1/2 Stunde Kategorie C4 zugelassen - Zapfwelle nicht angeschlossen.
Nicht zugelassen - Zapfwelle angeschlossen.
VMC im Kollektivhaus - Zulassung 400 ° C 1/2 Stunde.
VMC in tertiären Räumlichkeiten - 400 ° C 1/2 Stunde Zulassung: gemäß Artikel CH41, CH42 und CH43 der Brandschutzbestimmungen in öffentlichen Gebäuden.
Lufteinlass in tertiären Räumlichkeiten - ohne Genehmigung: gemäß Artikel CH29 bis CH40 der Brandschutzbestimmungen in öffentlichen Gebäuden.


  • Beschreibung

  • Maße

  • Dokumentation

  • Öffentlicher Preis

  • Software

  • Referenzen

HUCF C:

  • VMC-Anwendung im kollektiven ΔP
  • 5 Größen: 020/035/050/070/090.
  • Durchflussraten von 350 bis 8.500 m3 / h.

HUCF T:

  • Tertiäre Anwendung ΔP
  • 5 Größen: 025/045/055/080/110.
  • Durchflussraten von 250 bis 11.500 m3 / h.

2 Konfigurationen:

  • L: Absaugung und Lieferung in Linie.
  • D: doppelte Absaugung und vertikale Abgabe.

Mit INTZ + BDEZ oder DIJZ + BDEZ.


Konstruktion
  • Kästen aus verzinktem Stahlblech.
  • Anschlusshähne mit VELODUCT®-Dichtungen.

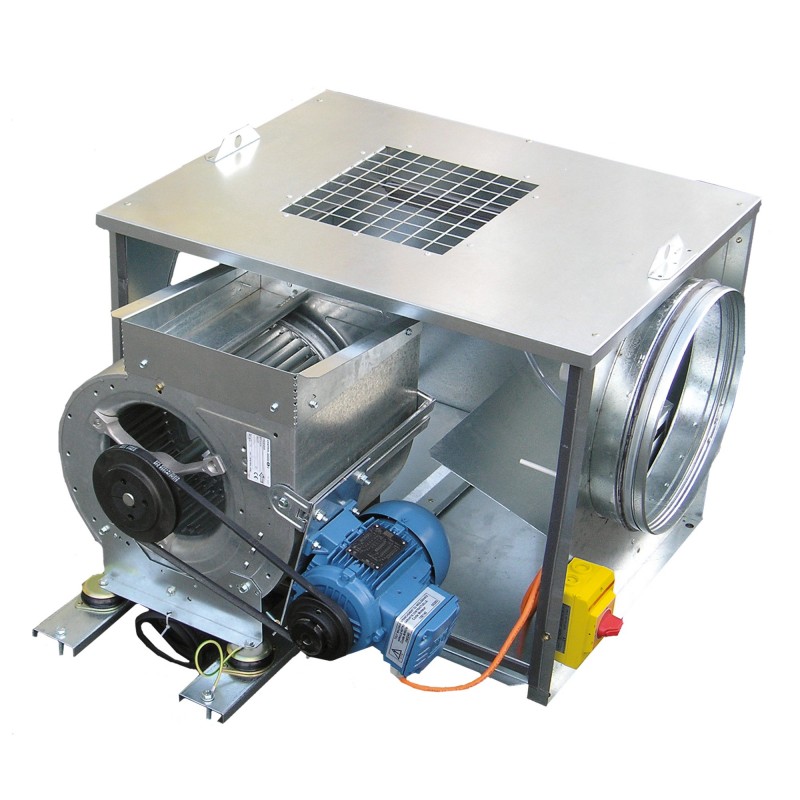

  • Die auf Schlitten montierte Motor-Lüfter-Baugruppe ermöglicht eine schnelle seitliche Entnahme, um die Wartung zu erleichtern.
  • Lüfter aus verzinktem Stahl mit doppeltem Einlass.
  • Riemenscheiben- / Riemengetriebe mit variabler Antriebsscheibe (Ersatzriemen im Kasten).
  • Motor-Turbinen-Baugruppe durch Schwingungsdämpfer vom Gehäuse getrennt.
  • INTZ: Vorhängeschloss-Näherungsschalter mit montierter / verdrahteter Positionsrückmeldung.
  • DIJZ: Montierter / verdrahteter thermomagnetischer Leistungsschalter (nur Komfort).
  • BDEZ: Depressostat eingebaut, luftgekoppelt, werkseitig auf 80 Pa eingestellt, nicht veränderbar.
  • TDGZ, Zeitverzögerung für Depressostat, gemäß den COPREG-Empfehlungen in VMC.
  • Fußmotor B3, IP55, Klasse F, 1 Geschwindigkeit 4-polig, dreiphasig 230 / 400V, 50Hz.
  • Zapfwellen-Wärmeschutz zur Verwendung bei der Luftrückführung in tertiären Räumlichkeiten (nicht 400 ° C 1 / 2h).

HUCF D. Konfiguration 2 Bestrebungen



HUCF L. Online-Konfiguration
